鎳基合金具有高強度和優良的抗高溫氧化性能，廣泛應用于航空、海洋、環保、石油化工及核電等領域。金屬材料的力學性能和物理性能與其晶粒大小密切相關，為保證鎳基合金具有足夠的室溫和高溫力學性能，獲得晶粒尺寸合適的奧氏體并能準確測定其晶粒度至關重要。采用傳統浸蝕劑CuCl2、王水等進行浸蝕時，獲得的奧氏體組織中通常含有孿晶。孿晶的存在導致評審人員有時無法準確分辨孿晶界與晶界，出現多人多次評級結果不統一的情況，存在較大的誤差，從而影響晶粒度級別評定的準確性。為此經過反復試驗，筆者總結出一種只顯示GH4169鎳基合金奧氏體晶界，而不顯示孿晶界的化學浸蝕方法，可用于準確評定奧氏體晶粒度級別。
試樣制備
試驗材料為鎳基高溫合金，牌號為GH4169，其化學成分(質量分?jǐn)?shù)/％)為：0.04C，20Cr，51Ni，3.0Mo，5.0Nb，1.0Ti，0.5Al，硼、錳、硅適量，其余為鐵。截取的兩個試樣尺寸均為20mm×20mm×10mm，編號為1號和2號。所取試樣便于進行磨拋，無需進行鑲嵌。在制備金相試樣前，用砂輪對其進行倒角處理，然后將兩個試樣的待檢面依次在180，400，800，1000和1200目的水砂紙上進行機械研磨，隨后在拋光機上機械拋光，直至拋光面呈光亮鏡面且無劃痕。拋光采用了2.5μm金剛石拋光劑和帶背膠的絲綢拋光布。在拋光時應注意，不宜在拋光布上加太多的水，用洗瓶滴6~8滴即可，待拋光布干燥后再重復加水。試樣拋光時間可適當延長，因?yàn)樵诤芏鄷r(shí)候，鎳基合金拋光后肉眼觀察為鏡面，但在腐蝕后卻出現劃痕，影響測定效果，故需要延長拋光時間，以便有效去除劃痕。
試驗方法與結果
1、傳統浸蝕方法
對于鎳基合金及不銹鋼等特種合金，常用的化學浸蝕劑有CuCl2、王水溶液等。筆者采用了CuCl2溶液對磨拋好的GH4169鎳基合金1號和2號試樣在室溫下進行浸蝕，用清水和酒精沖洗干凈并吹干后，通過金相顯微鏡進行觀察分析。兩個試樣的奧氏體微觀形貌如圖1所示，可見奧氏體晶粒及孿晶大部分都能顯示出，小部分未顯示或顯示不清晰；兩個試樣的孿晶數目相差較多，孿晶方向不一，相互交錯，部分孿晶界和奧氏體晶界十分相似，不易分辨。

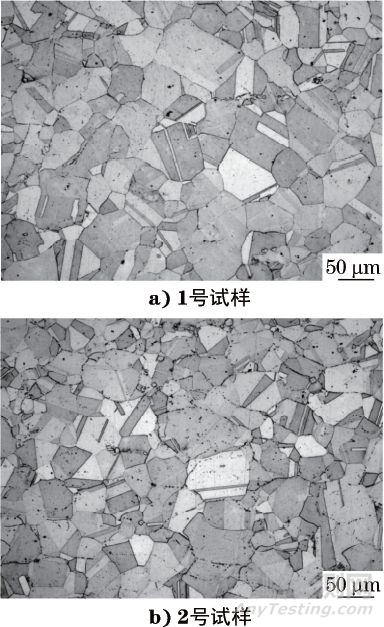

圖1 經CuCl2溶液浸蝕的GH4169合金奧氏體晶粒形貌
按照GB/T 6394-2017«金屬平均晶粒度測定方法»中截點法的相關規定對圖1a)、圖1b)中所示的晶粒度級別進行評定，結果分別為5.57級和6.75級，級數相差1.18，可見評定誤差較大。
2、新浸蝕方法
根據奧氏體晶界和孿晶界耐蝕性的不同，配制能清晰顯示奧氏體晶界，而又不能對晶粒內孿晶界有腐蝕性的浸蝕液，是此試驗的關鍵。經過多次試驗及溶液成分調整，配制出符合要求的化學浸蝕液即高錳酸鉀水溶液，其配方為1.5~2gKMnO4+7~10mLH2SO4+90~110mLH2O+0.1~0.3mLHCl。
將浸蝕液盛放在燒杯中置于水浴鍋中加熱，水浴鍋溫度設置為95℃。待水浴鍋溫度穩定3~5min后，將試樣輕放至盛有浸蝕液的燒杯中，試樣待浸蝕面朝上，浸蝕時間為25min。浸蝕結束后，用水和酒精將試樣沖洗干凈。若試樣表面有紫黑色附著物，則將待檢面在拋光機上輕輕拋光，轉速設置為100~150r·min-1為宜，直至待檢面上的附著物消失。最后將試樣吹干，用金相顯微鏡進行觀察。若觀察到試樣奧氏體晶界顯示不清晰，說明浸蝕程度不夠，只需將試樣再次放入浸蝕液中，浸蝕時間根據試樣表面顏色和金相觀察結果確定。

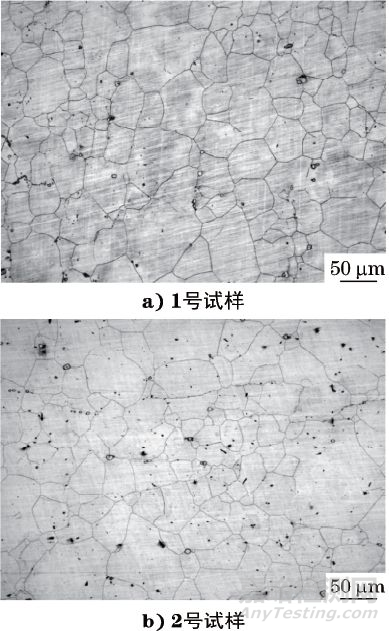

圖2 經高錳酸鉀溶液浸蝕的GH4169合金奧氏體晶粒形貌
由圖2可見，GH4169鎳基高溫合金的奧氏體晶粒晶界清晰，晶內孿晶界并未顯現，整個試樣的浸蝕面組織均勻，效果良好。說明采用上述浸蝕劑和浸蝕方法，可有效清晰地顯示試樣待檢面的奧氏體晶界。
按照GB/T 6394－2017中截點法的相關規定對圖2a)、圖2b)中所示的晶粒度級別進行評定，結果分別為6.31級和6.21級，可見兩個數值非常接近，差值僅為0.10，誤差較小。
由上述試驗結果可見，采用CuCl2溶液浸蝕得到的奧氏體組織的晶粒度受晶粒內孿晶影響較大，級別數相差1.18；采用高錳酸鉀水溶液浸蝕得到的奧氏體組織的晶粒度級別數比較接近，差值僅為0.10。后者排除了孿晶組織對晶粒度評定的影響，得到的結果更為準確。
結論
采用配比合適的高錳酸鉀水溶液作為浸蝕劑，水浴加熱至95℃后對GH4169鎳基合金進行浸蝕，可獲得清晰完整的奧氏體晶粒，而不顯示晶粒內孿晶。該晶界顯示方法排除了晶粒內孿晶的影響，可用來準確評定GH4169鎳基合金的晶粒度。
來源：谷秀銳理化檢驗
