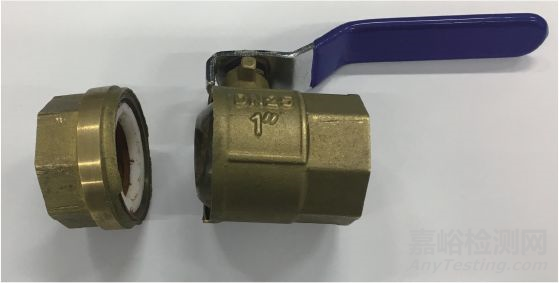

圖1 斷裂銅閥宏觀形貌

圖2 斷裂銅閥球體宏觀形貌

斷裂銅閥的宏觀形貌如圖1所示，可見閥體沿著非連接螺紋根部發生斷裂。閥體表面存在標識“DN251" ”，手柄套上標有“DN25 PN1.6”字樣，表明其公稱壓力為1.6MPa。對斷裂的銅閥進行拆解，取出球體，發現球體通道內表面存在紅色銹跡，球體通道口兩端外表面均存在弧形光亮條帶，如圖2所示，這是球體與閥座接觸的痕跡，表明球閥長時間處于未全開的狀態。

對銅閥閥體進行化學成分分析，結果見表1。

表1 斷裂銅閥的化學成分(質量分?jǐn)?shù))％

由表1可知，閥體材料中鉛含量較高，達到2.5％(質量分?jǐn)?shù))，表明閥體材料為鉛黃銅。

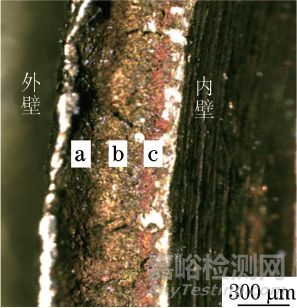

圖3 斷口宏觀形貌

閥體斷口宏觀形貌如圖3所示，可見閥體沿著非連接螺紋根部開裂，斷口未見明顯塑性變形。閥體斷口內壁附近存在棕紅色腐蝕產物，而斷口外壁附近表面腐蝕產物的顏色較淺，表明開裂起始于內壁，即裂紋由內壁向外壁擴展。

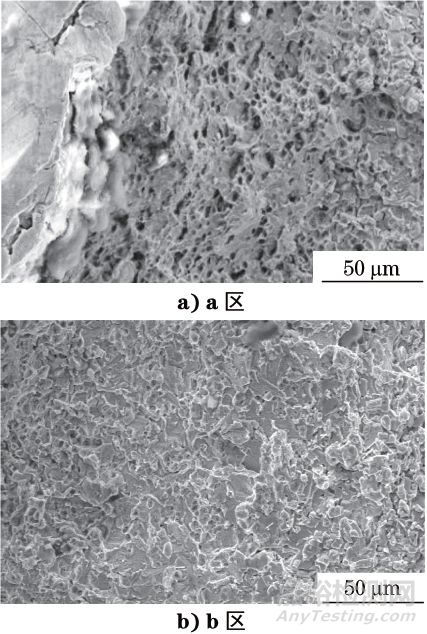

圖4 斷口微觀形貌

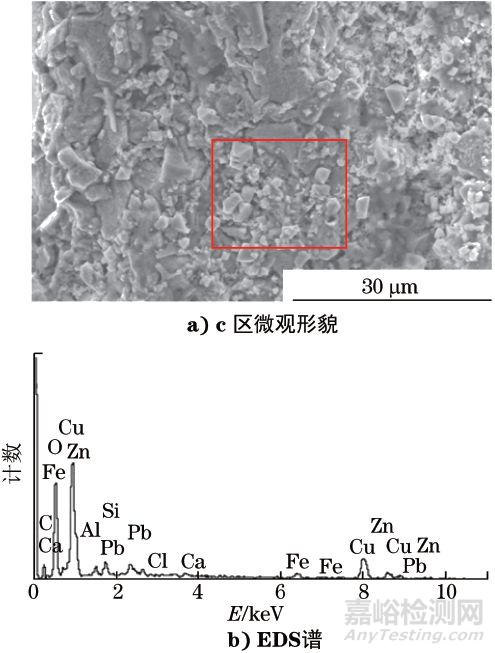

圖5 c區微觀形貌及EDS譜

進一步對圖3中的a，b，c區域進行微觀形貌觀察，如圖4和圖5所示。a區域處微觀形貌為韌窩，b區域處微觀形貌為解理，c區域處微觀形貌為腐蝕，能譜分析(EDS)結果表明，腐蝕產物中含有腐蝕性元素氯。

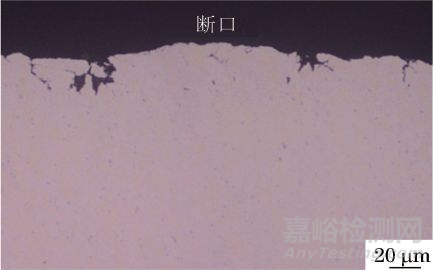

圖6 裂紋分叉形貌

將閥體縱向剖開，對閥體斷口附近截面進行金相檢驗。通過觀察磨拋后的試樣發現，斷口處存在裂紋分叉現象，如圖6所示。

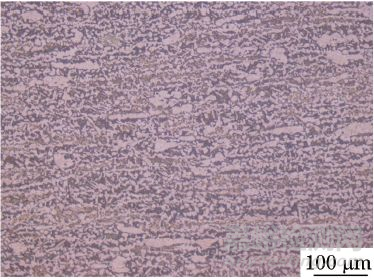

圖7 銅閥未斷裂區顯微組織形貌

對試樣侵蝕后發現，斷口處與未開裂區的顯微組織無明顯差異，均為α相+β相+細小顆粒狀游離鉛，如圖7所示，無明顯冶金質量缺陷。

對閥體不同部位進行顯微硬度測試，比較斷裂區與未斷裂區的硬度差別，結果見表2。

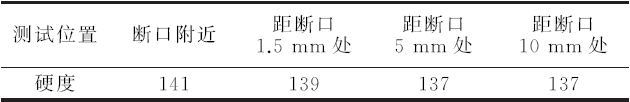

表2 斷裂銅閥的硬度測試結果HV1

由表2可知，閥體斷裂區與未斷裂區的硬度無明顯差別，表明閥體的力學性能基本均勻。

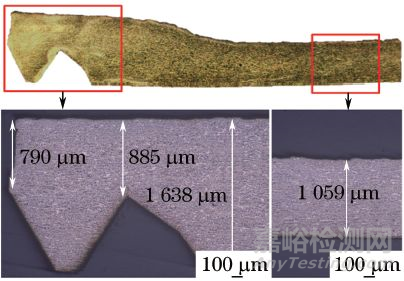

圖8 斷裂銅閥壁厚測量位置

在光學顯微鏡下對閥體壁厚進行測量，如圖8所示，結果見表3。

表3 斷裂銅閥的壁厚測量結果mm

由表3可知，閥體遠離螺紋處壁厚為1.059mm，而斷口處壁厚僅為0.790mm，不符合GB/T 8464－2008«鐵制和銅制螺紋連接閥門»中公稱壓力為1.6MPa所對應的閥體最小壁厚應為1.9mm的技術要求。
