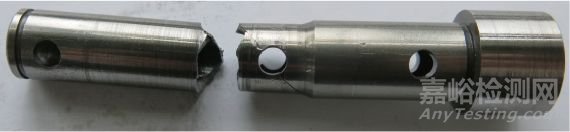

圖1　斷裂傳動軸的宏觀形貌

銷孔直徑為5mm，在工作時受到的擠壓應力約為80MPa，設計安全系數較大，銷孔由電火花加工而成，電火花加工后無后續處理。電火花加工是一種利用電、熱能進行加工的方法，其不受材料硬度、脆性、韌性、熔點等的限制，可加工任意導電材料，適用于加工結構特殊、形狀復雜及薄壁結構的零件。

為了查明該傳動軸斷裂的原因，筆者對其進行了檢驗與分析。

理化檢驗

分析與討論

由理化檢驗結果可知，斷裂傳動軸的化學成分及基體顯微組織均未見異常，傳動軸銷孔表面存在變質層及微裂紋，斷裂部位未見明顯塑性變形痕跡。斷口微觀呈現疲勞條帶特征，斷裂源區存在疲勞臺階，可知傳動軸為多源疲勞斷裂。傳動軸銷孔表面存在多條沿變質層微裂紋擴展的長裂紋，說明傳動軸的斷裂起源于銷孔表面的微裂紋，在外力作用下擴展直至斷裂。

電火花加工是一種直接利用電能與熱能加工的特種工藝。電火花加工時，工件之間不相互接觸，通過電極分別與脈沖電源的兩極相接，然后浸入工作液里，通過相互之間間隙控制進給量，使得兩電極之間的脈沖電壓將工作液擊穿，產生火花放電。瞬時集中大量的熱能，溫度急劇升高，壓力驟然變化，從而使工件接觸面的金屬材料立刻熔化、氣化，并爆炸式地飛濺。在電火花加工過程中，放電時的瞬時高溫與工作液的快速冷卻作用對材料表面層產生重要的影響，使表面層分為表面熔化凝固層和其下面的熱影響層。熔化凝固層，由于觀察顯微組織時呈現白亮色，故又稱之為白層。白層是放電時瞬時高溫熔化，受工作液快速冷卻而又滯留下來的一層物質，其組織為樹枝狀的淬火鑄造組織，由晶粒極細的馬氏體和殘余奧氏體及某些碳化物組成。熔化凝固層的厚度隨能量的變化而變化，但一般不超過0.1mm。熱影響層是熔化凝固層和基體之間的過渡區域，其和基體材料之間無很明顯的界限，熱影響層的金屬材料并沒有熔化，只是受到高溫的影響，使材料的顯微組織發生了變化。

電火花加工表面由于受到瞬時高溫作用后極速冷卻，容易產生拉應力，因此在表面容易出現顯微裂紋。大量試驗數據表明，一般裂紋僅在熔化凝固層內出現，只有在能量很大情況下(粗加工時)才有可能擴展到熱影響層。顯微裂紋的存在使其耐疲勞性能比機械加工的表面低許多倍。因此，在選擇加工方法時應充分考慮零件的實際工況。傳動軸銷孔處在工作中會受到較大的交變載荷作用，一旦存在微裂紋，將快速擴展并使傳動軸斷裂。

結論及建議

該傳動軸的斷裂模式為疲勞斷裂，是由于電火花加工工藝設置不當，使傳動軸的銷孔表面產生了微裂紋，在交變載荷作用下，銷孔表面處的微裂紋不斷擴展直至傳動軸發生斷裂。

建議將銷孔的加工工藝由電火花加工改為機械鉆孔，以增強銷孔表面的完整性，提高其耐疲勞性能。
