一、金屬膨脹系數檢測設備-簡易機械式膨脹儀

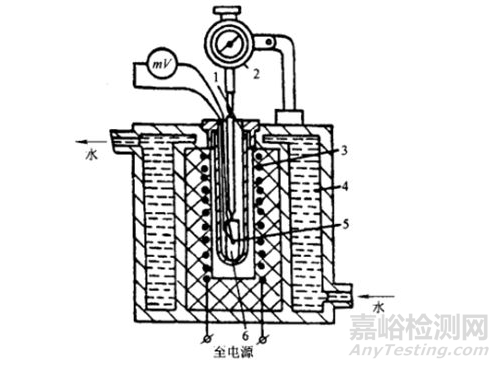

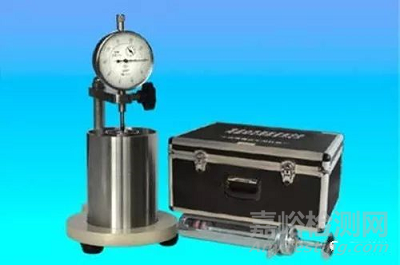

千分表簡易膨脹儀， 這是最簡單的機械（放大） 式膨脹儀。它是利用千分表直接測量試樣的膨脹量，待測試樣一般做成 （3-5）mmx（30-50）mm 的桿狀，與石英傳動桿一起放在石英管 里。傳動桿和試樣及千分表的觸頭保持良好接觸。爐子通電加熱時， 試樣受熱膨脹， 經傳動桿傳遞， 在千分表上計量。熱電偶焊在試樣上測量溫度。為防止電爐表面溫度過高， 影響千分表的測量精度， 故爐子周圍有冷卻水套。

某些機械式膨脹儀測量設備可將試樣的伸長量經三次杠桿放大到200倍或400倍，再從千分表上讀出伸長量。為了避免試樣在高溫下氧化，有些膨脹儀還附有抽氣設備，以便將石英管中空氣抽出，或者通入保護氣體（氫、氮、氬等）來防止試樣氧化。

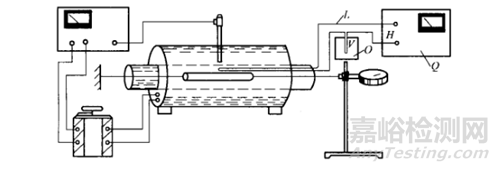

此外，簡易機械式膨脹儀除了上述立式結構外， 還有臥式結構。采用臥式結構的膨脹儀時，將待測樣品置于石英管（或硬質玻璃管）內，而石英管則置于電爐中。試樣必須短（約長10cm），以保證盡量處于管式爐的恒溫區內。為了使管內溫度趨于均衡，可在石英管內加一銅管， 將試樣置于銅管中， 試樣兩端用兩根石英棒頂住，石英棒另一端則伸出管式爐外。其中一石英棒頂住一固定物，另一石英棒頂在一千分表上。

上述簡易機械式膨脹儀結構簡單，方法簡便，成本低，又有一定的靈敏度，故使用普遍。缺點是要人工觀察記錄。

二、金屬膨脹系數檢測設備-光學熱膨脹儀

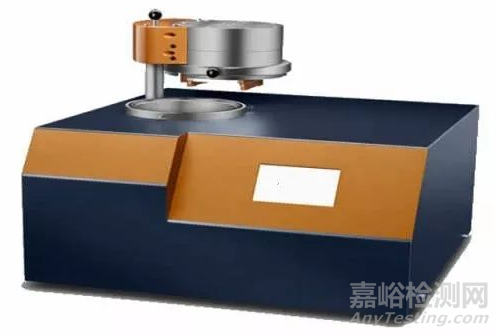

光學熱膨脹儀是在測量金屬的熱膨脹系數時應用廣泛而又較精密的一種儀器，多為臥式。臥式光學膨脹儀的特點是加熱爐橫臥，爐溫比較均勻；采用光學放大及照相記錄測量，惰性小，靈敏度高。另一特點是用鎳鉻合金或鎳鉻鎢合金作標準試樣，用標準試樣的伸長量表示試樣的溫度， 從而便于在空氣介質中加熱和隨后的急冷過程中測量試樣溫度。根據臥式膨脹儀的工作原理， 可將其分為普通光學膨脹儀和示差光學膨脹儀兩種。

1、普通光學膨脹儀

這種光學膨脹儀的測量系統最主要的部分是由一塊小的等腰直角三角形所組成的光學杠桿結構（如圖 ）。

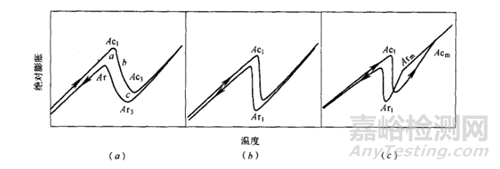

三角板當中有一個小型凹面反射鏡，三角板的直角頂點安放一個固定鉸鏈，而另外兩個頂點則分別為兩根石英桿所頂住，這兩根石英桿分別與標準試樣1 和待測試樣2相接觸。當待測試樣不變， 只有標準試樣伸長時， 則反射鏡反射到底片上的光點作水平移動；當標準試樣的長度不變， 僅待測試樣伸長時，則反射光點垂直向上移動。如果兩個試樣同時受熱膨脹，則可畫出一條如下圖所示的熱膨脹曲線。

（ a）亞共析鋼；（ b）共析鋼；（ x）過共析鋼

此曲線在縱坐標上的投影表示待測試樣的伸長量， 在橫坐標上的投影表示標準試樣的伸長量。標準試樣的伸長量與溫度有近似線性關系， 這種關系可以事先通過計算或進行測定，因此，可將橫坐標換算為標準試樣的溫度。如果將標準試樣與待測試樣放置在靠近的位置上，則可認為它們的溫度是一致的，故橫坐標即為試樣的溫度。這樣，光點所照射的曲線即為待測試樣溫度與伸長量的關系曲線。

2、示差光學膨脹儀

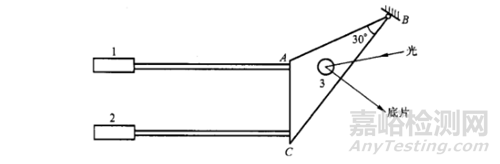

示差光學膨脹儀的測量部分與普通光學膨脹儀所不同的是， 前者三角板的形狀不是等腰直角三角形，而是一個具有30°角和60°角的直角三角形，30°角的頂點用鉸鏈固定，如圖所示。

直角頂點通過石英桿與標準試樣1 相接觸，60°角頂點通過另一石英桿與待測試樣 2相接觸。若標準試樣不變，僅待測試樣伸長時， 經反射鏡3 反射后光點垂直向上移動。若試樣不變， 僅標準試樣伸長時， 光點不是沿著水平方向移動， 而是沿與水平軸成α 角的方向移動。

示差法的優點是在金屬內部未發生變化時， 由于試樣與標準試樣的伸長相互抵消，可采用更大的光學放大倍數， 使轉變部分的曲線突出出來， 提高測量的靈敏度。

此外，還有金屬膨脹系數檢測設備，還包括干涉式膨脹儀、電容式膨脹儀、 電感式膨脹儀、 電子測微管式膨脹儀、小慣量細絲膨脹儀等等，受篇幅所限，今天我們就不再對其一一列舉。
