自從1965年第一臺商品掃描電鏡問世以來,經過40多年的不斷改進,掃描電鏡的分辨率從第一臺的25nm提高到現在的0.01nm,而且大多數掃描電鏡都能與X射線波譜儀、X射線能譜儀等組合,成為一種對表面微觀世界能夠經行全面分析的多功能電子顯微儀器。
在材料領域中,掃描電鏡技術發揮著極其重要的作用,被廣泛應用于各種材料的形態結構、界面狀況、損傷機制及材料性能預測等方面的研究。利用掃描電鏡可以直接研究晶體缺陷及其產生過程,可以觀察金屬材料內部原子的集結方式和它們的真實邊界,也可以觀察在不同條件下邊界移動的方式,還可以檢查晶體在表面機械加工中引起的損傷和輻射損傷等。
下文為掃描電鏡應用實例舉例:
1 觀察材料的表面形貌

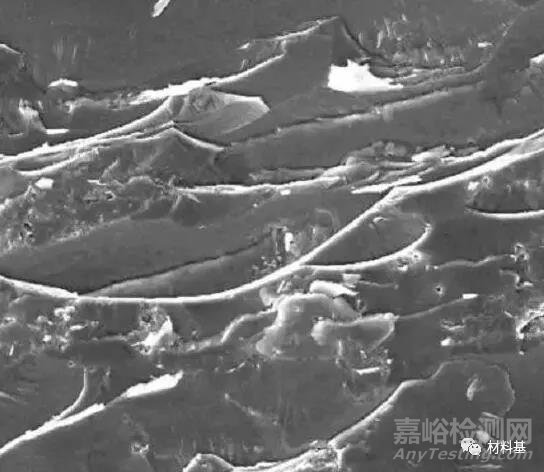

圖1 熱軋態Mg側剝離面的SEM圖
熱軋包鋁鎂板(軋制溫度400℃、壓下率45%)Mg側剝離面SEM形貌如圖3所示。由圖可清楚的觀察到在剝離面上存在大量撕裂棱、撕裂平臺,在撕裂平臺上還存在許多放射狀小條紋和韌窩。
2 觀察材料第二相

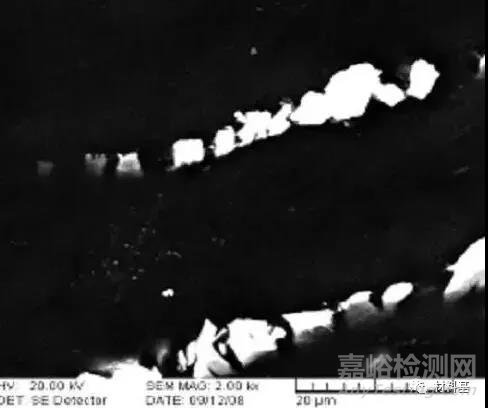

圖2 AZ31鎂合金SEM高倍顯微組織
從圖2中可以清楚的觀察到破碎后的第二相Mg17Al12尺寸約為4µm,在“大塊”Mg17Al12附近有許多彌散分布的的小顆粒,尺寸在0.5µm左右,此為熱軋后冷卻過程中由α-Mg基過飽和固溶體中析出的二次Mg17Al12相,呈這種形態分布的細小第二相Mg17Al12能有效的阻礙位錯運動,提高材料強度,起到彌散強化的作用,而不會明顯降低AZ31鎂合金的塑性。
4.2.3 觀察材料界面

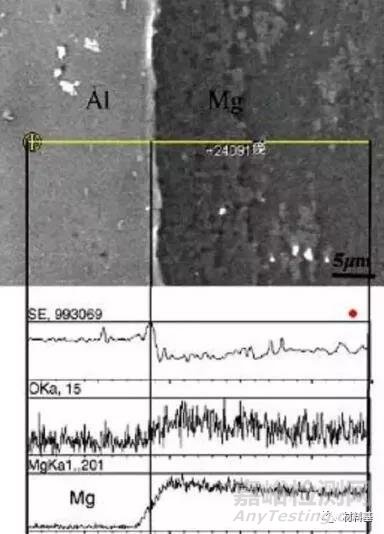

圖3 Mg/Al 軋制界面線掃描
圖3是Mg/Al軋制復合界面的線掃描圖像,從圖中我們可以看到,穿過Mg和Al的界面進行線掃描,可以得到,在Al的一側,Mg含量低,在Mg一側,Al幾乎為零;但在界面處,Mg和Al各大約占一半,說明在界面處發生了擴散,形成了Mg和Al的擴散層。
4 觀察材料斷口

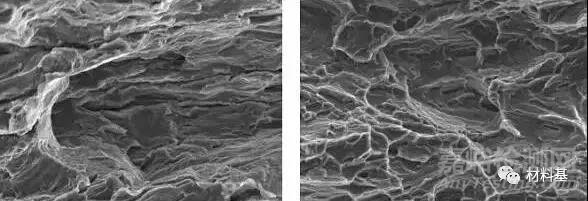

圖4 AZ31鎂合金拉伸斷口形貌 (a)鑄態(b)熱軋態
AZ31鎂合金鑄態試樣拉伸斷口SEM掃描形貌如圖6所示。從圖4(a)可以觀察到明顯的解理斷裂平臺,在最后撕裂處也存在少量韌窩,基本上屬于準解理斷裂,塑性較差。這是因?yàn)殍T態AZ31鎂合金晶界處存在粗大的脆性第2相Mg17Al12,在拉伸變形過程中容易破碎形成裂紋源。熱軋態AZ31鎂合金拉伸試樣斷口處有明顯的縮頸現象,其宏觀斷口SEM掃描形貌如圖4(b)所示,呈現出以韌窩為主的延性斷口形貌特征,韌窩大小為5~20µm。
掃描電鏡已成為各種科學領域和工業部門廣泛應用的有力工具。除了在材料科學中應用廣泛,在地學、生物學、醫學、冶金、機械加工等領域均大量應用掃描電鏡作為研究手段。我們應該了解掃描電鏡的工作原理及其應用,并在自己的科學研究中利用好掃描電鏡這個工具,對材料進行全面細致的研究。
