金屬 3D打印技術近年來發展迅速。然而，對于工業級金屬3D打印領域，粉末耗材仍是制約該技術規?；瘧?yīng)用的重要因素之一。目前，國內尚未制訂出金屬 3D 打印用材料標準、工藝規范、零件性能標準等行業標準或國標，下面來解讀一下 3D打印金屬粉末的一些評價指標。

業內對于金屬粉末的評價指標主要有化學成分、顆粒形狀、粒度分布、粉末的球形度、流動性、松裝密度等。其中，化學成分、粒度分布是金屬 3D 打印領域用于評價金屬粉末質量的常用指標，球形度、流動性、松裝密度可作為評價質量的參考指標。

1. 化學成分

對于3D打印用金屬粉末純凈度要求很高。除測定主要元素及雜質元素外，對原材料的氧、氮、氫含量也有要求。

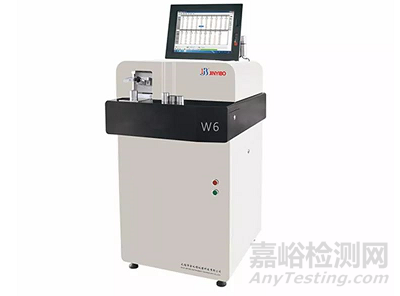

全譜直讀光譜儀火花直讀光譜儀材料分析儀

測定方法：由于測定方法眾多，本文在此以鈦合金為例說明：光譜分析儀測定鈦合金中Fe、Al、V等元素；以惰性氣體熔熱傳導/紅外線原理的氧氮?dú)浞治鰞x測定材料中氧、氮、氫含量；碳/硫分析儀測定原材料中碳元素含量，以上測定方法可綜合使用。另外，還可采用能譜儀及X射線衍射儀定性或半定量對元素成分測定。

2. 顆粒形狀

顆粒形狀是指粉末顆粒的幾何形狀?？苫\統的劃分為規則形狀和不規則形狀。而顆粒的形狀對粉末的流動性、松裝密度以及燒結熔融過程的影響很大。通常情況下金屬粉床熔融過程要求粉末球形度越高越好。測定顆粒形貌時常用表面形狀因子、體積形狀因子和比例形狀因子。

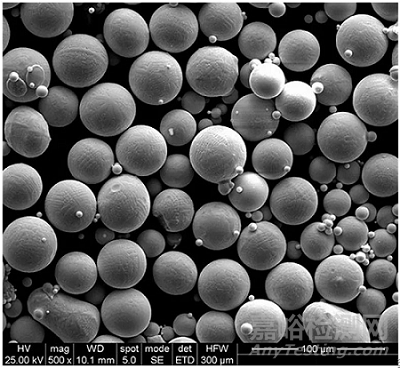

球形度也就是金屬粉末顆粒接近球體的程度，一般通過掃描電子顯微鏡（SEM）定性分析，也有人定義為在一定區域內球形粉末面積占總面積的比率。上圖為不同金屬粉末的SEM形態照片，可以看出，左圖粉末顆粒的球形度要優于右圖粉末。一般而言，球形度佳，粉末顆粒的流動性也比較好，在金屬3D打印時鋪粉及送粉更容易進行控制，更易獲得更高打印質量的零部件。一般來說，等離子旋轉電極霧化技術制備的粉末球形度比真空氣霧化技術制備的粉末要好，但在制備合金粉末綜合性能方面各有優勢。

一般情況下，非球形粉末表面和內部結構疏松，導致打印件內部存在一定的氣孔缺陷，而球形粉末在這一方面能較好的改善。

測定方法：顆粒表面積觀測設備可用掃描電子顯微鏡。

3. 粒徑及粒度分布

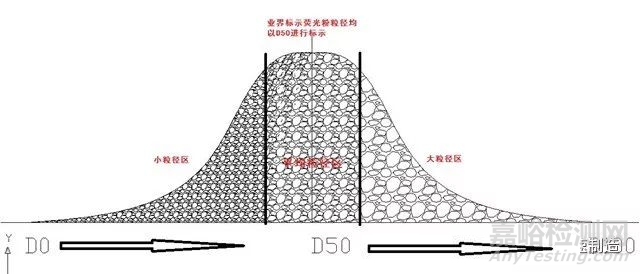

通常用直徑表示顆粒的大小稱之為粒徑。由于組成粉末的無數顆粒不屬于同一粒徑，因此需要用不同粒徑的顆粒占全部粉末的百分含量來表征粉末顆粒的分布情況。表示不同尺寸的在一定尺寸區間的體積百分比。圖1為呈正態分布的粒度分布圖形。

3D打印金屬粉末粒度≤50mm。但一般工藝過程并非單獨使用超細粉而是將細粉與粗粉配比使用，通過細粉填充到粗粉的空隙中，提高熔融/燒結密度，改善打印質量。

顆粒群體通常由大量大小不同的顆粒組成。按粒徑大小分為若干級數，表示出每一個級數顆粒的相對含量，稱為微分分布；表示出小于某一級數顆粒的總含量，稱為累積分布。

最大粒徑是粒度分布曲線中最大顆粒的等效直徑。平均粒徑是粒度分布曲線中累積分布為50%時的最大顆粒的等效直徑。D90粒徑、D50粒徑、D10粒徑分別是分布曲線中累積分布為90%、50%、10%時的最大顆粒的等效直徑（平均粒徑）。

測定方法： 粉體材料粒度的檢測可采用篩分法、沉降法、電阻法、激光法、電鏡法等多種方法。每一種方法都有各自的特點，檢測結果也可能會有差異。對于粒度較細或比重較小的顆粒，采用后三種方法的檢測結果比較可靠。例如，我們通常加工最大粒徑約為15~20μm的產品，這幾種儀器測量結果雖有差異，但相差不是很大。如果用沉降法測量，可能會產生較大的測量誤差。粒度分布常用的測定方法下表所示：

4. 松裝密度

松裝密度是粉末試樣自然地充滿規定容器時，單位容積的粉末質量。一般情況，粉末粒度越粗松裝密度越大。粗細搭配的粉末能夠獲得更高的松裝密度。

測定方法：松裝密度的測定方法有：漏斗法、斯科特容量計法或震動漏斗法。漏斗法是用容積恒定及標準漏斗，粉末自由通過漏斗孔徑到量杯中，直至完全充滿量杯并有粉末從量杯溢出為止。利用公式：ρ=m/v，其中m為粉末試樣質量；V為量杯容積。

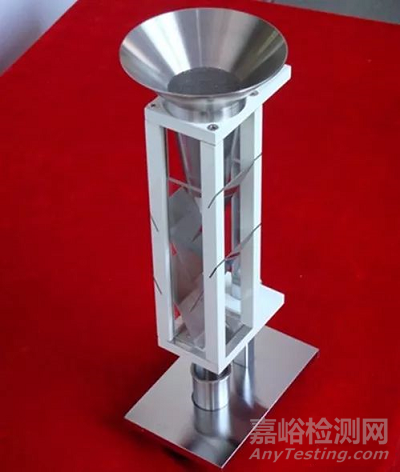

斯科特容量計法

5. 流動性

流動性是指50g粉末從標準的流速漏斗流出所需要的時間，單位為s/50g。其倒數是單位時間流出的粉末的質量稱之為流速。流動性是一個與形貌、粒度分布及送裝密度相關的綜合性參數。一般來說，粉末顆粒越大、顆粒形狀越規則、粒度組成中極細的粉末所占的比例小，流動性相對比較好。而顆粒表面吸附水、氣體等會降低粉末流動性。

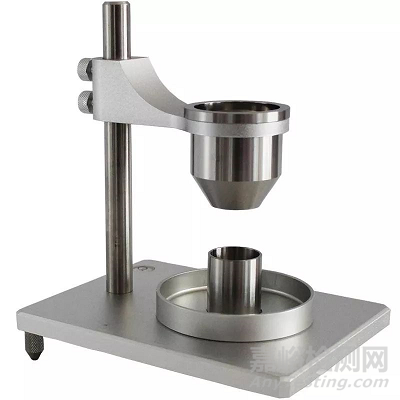

霍爾流速計裝置

流動性是3D打印技術中關鍵性能指標之一，直接影響打印過程中鋪粉的均勻性和送粉過程的穩定性。與流動性相關的三個測試點：休止角、流出速度和壓縮度，休止角是粉體堆積層的自由斜面與水平面所形成的最大角，是粒子在粉體堆積層的自由斜面上滑動時所受重力和粒子間摩擦力達到平衡而處于靜止?fàn)顟B(tài)下測得。流出速度是將物料加入于漏斗中用測定的全部物料流出所需的時間來描述。壓縮度反映了粉體的凝聚性、松軟狀態，是粉體流動性的重要指標。

測定方法：測定粉末流動性使用兩種流量計：霍爾流量計漏斗和卡尼漏斗。

具體測定方法可參照標準：ASTM F3049-14  Characterizing Properties of Metal Powders Used for Additive Manufacturing Processes

ASTM B417-2013 用卡尼漏斗測定非自由流動金屬粉末表觀密度的標準試驗方法

Standard Test Method for Apparent Density of Non-Free-Flowing Metal Powders Using the Carney Funnel
