螺紋的5種測量方法

嘉峪檢測網 2019-09-20 16:51

1：用螺紋環規及卡板測量

對于一般標準螺紋，都采用螺紋環規或塞規來測量。在測量外螺紋時，如果螺紋"通端"環規正好旋進，而“止端”環規旋不進，則說明所加工的螺紋符合要求，反之就不合格。測量內螺紋時，采用螺紋塞規，以相同的方法進行測量。

2.用螺紋千分尺測量

螺紋千分尺是用來測量螺紋中徑的，一般用來測量三角螺紋，其結構和使用方法與外徑千分尺相同，有兩個和螺紋牙形角相同的觸頭，一個呈圓錐體，一個呈凹槽。有一系列的測量觸頭可供不同的牙形角和螺距選用。測量時，螺紋千分尺的兩個觸頭正好卡在螺紋的牙形面上，所得的讀數就是該螺紋中徑的實際尺寸。

3.用齒厚游標卡尺測量

齒厚游標卡尺由互相垂直的高卡尺和齒厚卡尺組成，，用來測量梯形螺紋中徑牙厚和蝸桿節徑齒厚。測量時，將齒高卡尺讀數調整至齒頂高（梯形螺紋等于0.25*螺距t，蝸桿等于模數），隨后使齒厚卡尺和蝸桿軸線大致相交成一螺紋升角B，并作少量擺動。這時所測量的最小尺寸即為蝸桿軸線節徑法向齒厚。

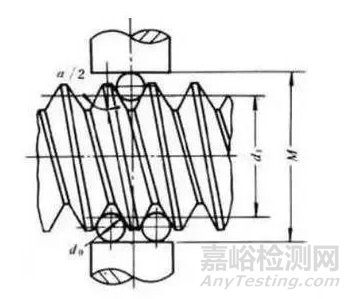

4．三針測量法

用量針測量螺紋中徑的方法稱三針量法，測量時，在螺紋凹槽內放置具有同樣直徑D的三根量針，然后用適當?shù)牧烤撸ㄈ缜Х殖叩龋﹣頊y量尺寸M的大小，以驗證所加工的螺紋中徑是否正確。

5．雙針測量法

雙針測量法的用途比三針測量法還要廣泛，如螺紋圈數很少的螺紋，以及螺距大的螺紋（螺距大于6.5）都不便用三針量法測量，而用雙針量法測量則簡便可行，對于普通螺紋牙形角a=60º。

來源：Internet
