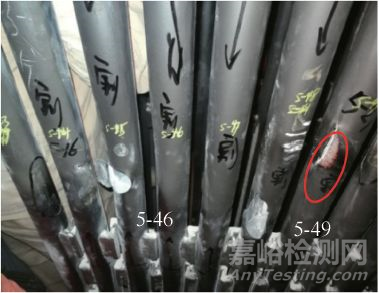

現場檢查發現末級過熱器左數第5屏前數第44，45，48，49根、左數第6屏前數第41，43，44根共計7根鋼管發生泄漏。

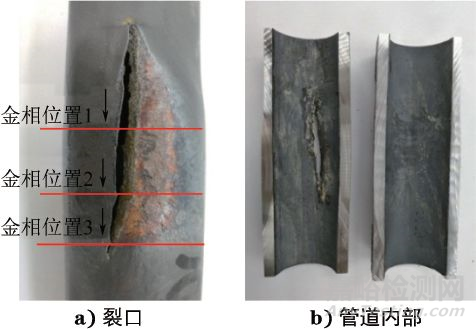

圖2 5-49號鋼管的宏觀形貌

由圖2可見，左數第5屏前數第49根(編號為5-49，其他鋼管編號方式相同)鋼管的爆口呈魚嘴狀撕裂，未出現明顯吹損減薄，推測為初始爆口。泄漏蒸汽的沖刷將周圍6根鋼管的管壁吹損減薄，在內壓力作用下發生二次泄漏。將5-49號鋼管沿縱向剖開后觀察，發現鋼管內壁表面的爆口長度約70mm，寬度約6mm，爆口周圍沒有明顯的蠕變裂紋，鋼管內壁氧化皮較厚，局部氧化皮出現開裂、脫落。

由檢修資料得知，該末級過熱器管在技改時曾切除5-49號鋼管原定位滑塊(材料為T91鋼)，將泄漏位置標高處定位滑塊整體下移。在5-49號鋼管上分別截取管段1(距頂棚1m)和管段2(原定位滑塊焊接處)進行壓扁試驗，結果發現管段1壓扁后，其外壁未出現明顯裂紋，壓扁試驗合格；管段2壓扁后，在原定位滑塊焊接處出現了裂紋，壓扁試驗不合格，如圖3所示。

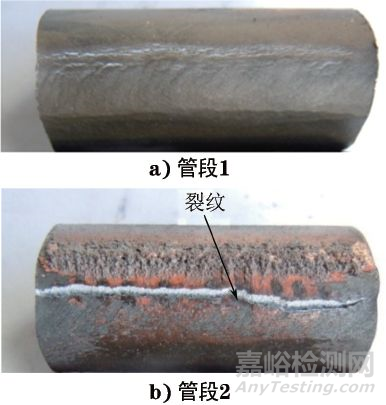

圖3 5-49號鋼管不同管段壓扁后的宏觀形貌

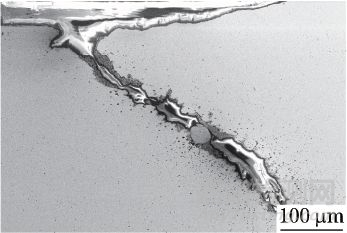

圖5 5-49號鋼管裂口的SEM形貌

在5-49號鋼管爆口處取樣進行掃描電鏡(SEM)分析，結果如圖5所示，可見爆口裂紋周圍有少量蠕變孔洞，裂紋尖端存在氧化層，這表示爆口裂紋的萌生和擴展經歷了較長時間。

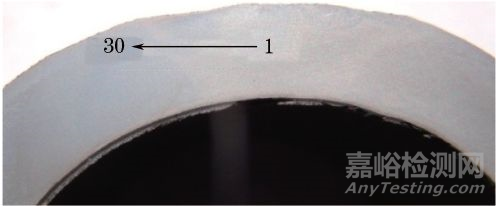

圖6 顯微硬度測試方向(測試點1~30)示意圖

在技改時與5-49號鋼管做過相同處理的5-46號鋼管的輕微受損處截取硬度試樣，沿著如圖6所示的方向，即相變區→熱影響區→母材的順序取30個點進行顯微硬度測試。

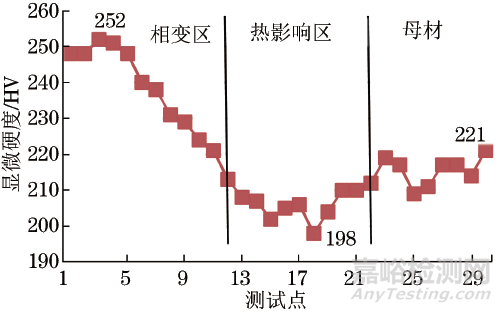

圖7 顯微硬度分布

從圖7可以看出，從相變區到母材，顯微硬度呈現先增后降再增的趨勢。這是因?yàn)楹附訒r(shí)相變區輸入熱量較高，超過了奧氏體化溫度，冷卻后形成硬度較高的針狀馬氏體，其顯微硬度最高達到252HV；而熱影響區雖然焊接時溫度未超過相變溫度，但仍然存在過熱，屬于不完全正火，造成顯微硬度下降(最低僅為198HV)，局部甚至產生了粗晶帶，抗蠕變性能下降；遠離熱影響區的母材在焊接時輸入熱量較小，組織變化不大，仍然保持原有的硬度；靠近焊接熱影響區邊緣處的硬度最低，這也與爆口沿著熱影響區擴展的現象吻合。

在5-49，5-50，5-46號鋼管內壁取樣，采用金相法分別測量試樣的氧化皮厚度。結果顯示5-49，5-50，5-46鋼管內壁的氧化層厚度分別為548.26，513.56，425.15μm。
