中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

異物分析目前常見的分析手段有紅外分析及SEM/EDS元素分析，除此之外行業(yè)內(nèi)比較常用的還有X射線光電子能譜分析(XPS)， 俄歇電子能譜分析(AES)等。每種分析技術(shù)都有其特點，選擇合適的分析方法才能解決問題。

產(chǎn)品在生產(chǎn)、運輸、儲存及使用的過程中經(jīng)常會出現(xiàn)外來不明物質(zhì)、表面污染物、析出物等異物。這些異物輕則影響材料的外觀，重則影響產(chǎn)品質(zhì)量，造成巨大的經(jīng)濟損失，因此為了改進產(chǎn)品質(zhì)量或者追究責(zé)任，必須要找到異物產(chǎn)生的原因，而異物分析通常是原因分析的第一步。

異物分析也可以叫做表面分析，目前常見的分析手段有紅外分析及SEM/EDS元素分析，除此之外行業(yè)內(nèi)比較常用的還有X射線光電子能譜分析(XPS)， 俄歇電子能譜分析(AES)等。每種分析技術(shù)都有其特點，在進行方法選擇的時候必須要觀察異物的特點，明晰測試目的，清楚分析技術(shù)的特點，才能選擇合適的分析方法，解決問題。本文介紹了以上四種異物分析方法的分析特點，給分析工作者提供參考。

1．紅外光譜分析(FTIR)

原理：紅外光譜分析是根據(jù)紅外光譜官能團的吸收峰來確定物質(zhì)的結(jié)構(gòu)（主要是有機化合物）。通過不同的官能團在不同的波數(shù)段出峰以及峰形可以解析出物質(zhì)的結(jié)構(gòu)，從而得到化合物的種類，或者是通過與紅外標(biāo)準匹配得到異物的具體成分。由于異物具有樣品量少、微小、難定位等特點，因此異物通常采用顯微紅外分析，紅外上配置的顯微鏡主要用來放大異物的。

方法特點：可以用來分析有機異物及帶酸根離子的無機異物，顯微鏡放大倍數(shù)有限，針對肉眼不可見的異物通常難以檢測。

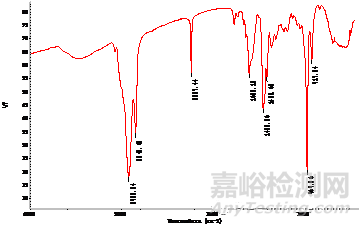

分析案例：屏幕背光邊緣片狀異物，通過紅外檢測異物的主要成分是丁腈橡膠，在生產(chǎn)現(xiàn)場可以很快找到工人使用的是丁腈橡膠手套，很有可能是在組裝過程中手套刮破導(dǎo)致碎屑混入。

2. SEM/EDS元素分析

原理：SEM/EDS是掃描電子顯微鏡和X-射線能量色散譜儀的簡稱，可以用來觀察微區(qū)的形貌又能對微區(qū)進行成分分析。SEM/EDS在定性、定量分析時，是利用束徑(10~1)μm范圍的高能電子束，激發(fā)出試樣的各種信息，進行成分、形貌等分析。

方法特點：將微區(qū)化學(xué)成分與顯微結(jié)構(gòu)結(jié)合起來，分析快速，倍率高能定位微小異物，針對元素分析可以進行點、線、面掃描，是一種定性半定量的方法。

分析案例：人造絲中銹點情況分析，將有銹點的人造絲截取一段在掃描電鏡下觀察，發(fā)現(xiàn)絲條表面有大量的黃褐色小點(正常絲條是干凈光滑的)，元素分析顯示主要由碳和氧組成，還有微量的鐵元素，而正常絲條只有碳和氧，由此可推斷人造絲很可能被鐵銹污染了。

3. X射線光電子能譜分析(XPS)

原理：X射線入射在樣品上，樣品原子中各軌道電子被激發(fā)出來成為光電子，根據(jù)不同原子的特征X射線光電子能譜來鑒別不同的元素，光電子的強度與樣品中該原子的濃度有線性關(guān)系，因此可以進行半定量分析。

方法特點：元素探測范圍廣，可進行化學(xué)態(tài)分析；樣品量少，可做痕量元素的分析；探測深度淺，采樣深度約2nm；樣品或表面必須潔凈，易受污染；影響定量分析的因素非常復(fù)雜，僅半定量分析。

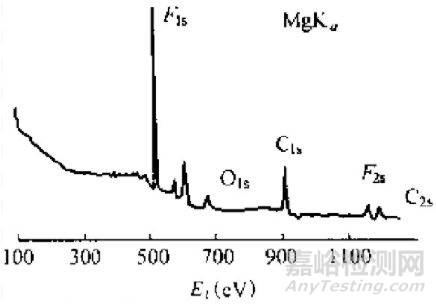

案例分析：活塞表面涂有未知物，將涂層制成薄片進樣測量XPS譜，由C1s和F1s峰可知涂層是碳氟材料。

4. 俄歇電子能譜分析(AES)

原理：AES是使用一定能量的電子束使樣品產(chǎn)生俄歇效應(yīng)，通過檢測俄歇電子的能量和強度，從而獲得有關(guān)材料表面化學(xué)成分和結(jié)構(gòu)方面的信息。俄歇電子的能量具有特征值，其特征值主要與原子的種類決定，可以進行定性分析，根據(jù)俄歇電子信號的強度，可以確定元素含量，進行定量分析。

方法特點：分析層薄，采樣深度1~2nm；分析元素廣，分析區(qū)域小，具有元素深度分布分析的能力；可以進行點、線、面分析；結(jié)果受表面潔凈程度影響大，定量分析精度還不夠高。

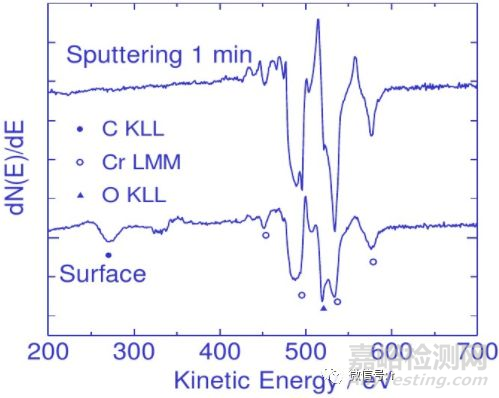

案例分析：磁控濺射制備的鉻薄膜表面清潔程度的分析，下圖是清潔前后的俄歇譜圖。從圖上可見，樣品的原始表面上，除有Cr元素存在外，還有C、O等污染雜質(zhì)存在，樣品表面的C雜質(zhì)峰基本消失，O的特征峰也變得很小。
