今天跟大家聊聊FMEA分析七步法的第二個步驟——結構分析。



結構分析的目的



對于結構分析，同為FMEA分析的DFMEA和PFMEA，由于分析對象不同，進行結構分析的目的也是有所異同的：



不同點是：



• DFMEA的結構分析是為了將設計識別和分解成系統、子系統、組件和零件，以便進行技術風險分析。

• PFMEA的結構分析是確定制造系統，并將其分解成過程項、過程步驟和過程工作要素。



相同點是：



DFMEA和PFMEA進行結構分析都要識別每個分解項，以及相互關系，為下一步的功能分析打基礎。



---



結構可視化



為了更清楚識別每個分解項，最好的辦法是將結構可視化。對于DFMEA，是要將系統結構可視化，常用的方法是利用方塊圖/邊界圖、結構樹的方法。對于PFMEA，將結構可視化的方法是采用過程流程圖和結構樹。接下來，就為大家簡單介紹這幾種方法。



1.  方塊圖/邊界圖



方塊圖/邊界圖是一種有用的工具，用來描述考慮中的系統及其相鄰系統、環境和顧客的接口。這里所指的顧客可能是最終用戶，也可能是后續或下游的制造過程。



方塊圖/邊界圖是用圖表展示組件之前的物理和邏輯關系，每個方框?qū)?yīng)一個組件，直線對應產品組件之間的關系或相互接口，直線的箭頭標識流動的方向，虛線框用于定義分析的范圍。



圖一 邊界圖模型



方塊圖/邊界圖需要隨著設計的成熟不斷完善，制作的大體步驟分為六步：



1）描述組件和特性

2）調整方塊以顯示相互間的關系

3）描述連接

4）增加接口系統和輸入

5）確定邊界

6）增加相關細節以便確定圖表



我們以高速氣渦輪機手機為例，高速氣渦輪機手機是由機頭、手柄和接頭組成。

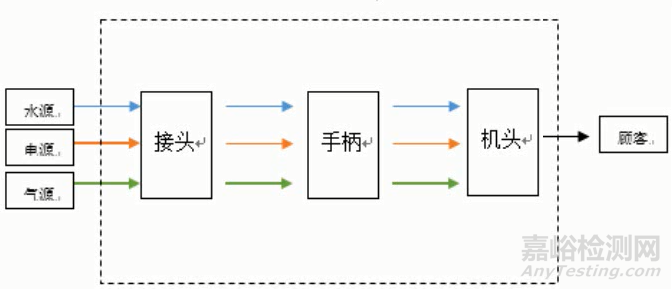

圖二 高速氣渦輪機手機邊界圖示范



利用方塊圖/邊界圖，我們可以清楚看到高速氣渦輪機手機各組件之間的交互關系，水源電源氣源的流向。這個圖表達得比較粗略，設計開發的人員在制造此圖時可以再具體一些，比如可以把氣源細分成驅動氣和冷卻氣。



2.  流程圖



大家對于流程圖一定再熟悉不過了，生產工藝流程圖是我們常用的流程圖。



圖中是電動病床的生產工藝流程，每一個生產過程用流程圖的方法展現，就顯得非常清楚。

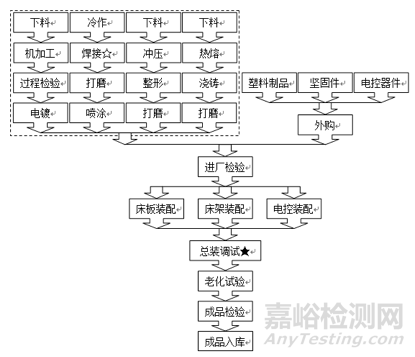

圖三 電動病床的生產工藝流程圖



3.  結構樹



結構樹是按照層次排列系統要素，并通過結構化連接展示依賴關系。為了防止冗余，每個系統要素只存在一次，每個系統要素下排列的結構都是獨立的子結構。



表一是以高速氣渦輪機手機為例，牙科手機的組件相對比較少，也沒有很多層級，所以很容易列明。

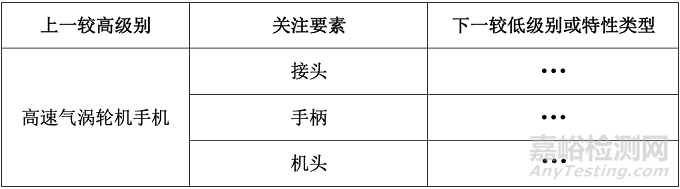

表一 高速氣渦輪機手機DFEMA結構樹示范



對于DFEMA，“下一較低級別或特性類型”是獨立的組件。對于PFEMA，“下一較低級別或特性類型”是過程工作要素，按照魚骨圖的方法，從“人機料法環測”等方面加入相應的過程工作要素。



表二以電動病床為例：

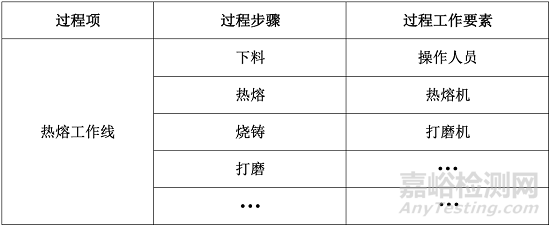

表二 電動病床PFEMA結構樹示范



---



結語



今天的微課就到這里，主要內容是FMEA七步法的第二步結構分析，介紹了幾種結構分析的方法和實例。結構分析是七步法的關鍵一環，通過結構分析將結構可視化可以幫助團隊清楚了解系統和過程，為整個FEMA分析打下基礎。
