中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、適用范圍

本方法適用于實(shí)驗(yàn)室環(huán)境下碳纖維片材配套的樹(shù)脂類(lèi)粘結(jié)材料（單層或復(fù)合涂層）與混凝土間的正拉粘結(jié)強(qiáng)度的測(cè)定。

二、試驗(yàn)設(shè)備和試樣

1 拉力試驗(yàn)機(jī)

拉力試驗(yàn)機(jī)的量程選擇應(yīng)與試樣的破壞荷載相適應(yīng)。試驗(yàn)時(shí)所用的夾具應(yīng)能使試樣對(duì)中、固定，試驗(yàn)機(jī)應(yīng)能使拉力平穩(wěn)地增加。

2 試驗(yàn)機(jī)具

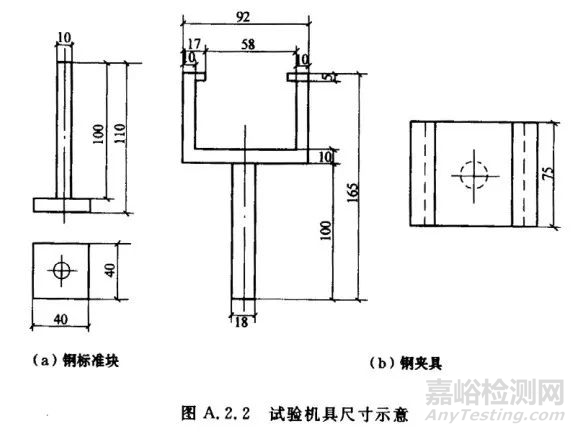

試驗(yàn)所用機(jī)具應(yīng)采用鋼材加工而成（圖 A.2.2）。

3 混凝土試塊

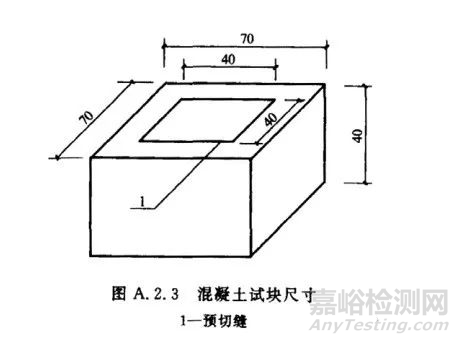

試驗(yàn)所用混凝土試塊的尺寸為 70mm×70mm×40mm。預(yù)切縫深度取 4～5mm。寬度2mm（圖 A.2.3）。

4 試樣制備

試樣為鋼標(biāo)準(zhǔn)塊與混凝土試塊的組合件。在混凝土試塊的中央位置按照正常的

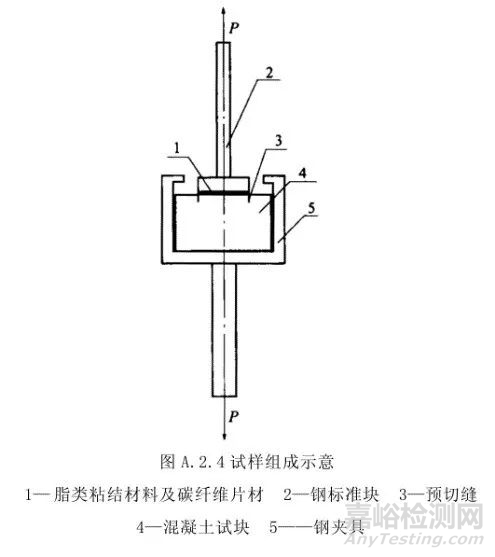

施工工序粘貼尺寸為 40mm×40mm 的碳纖維片材，然后將鋼標(biāo)準(zhǔn)塊與混凝土試塊粘結(jié)（圖 A.2.4）。

溫度 23±2℃，相對(duì)濕度（50+5）%～（65+10）%。

四、試驗(yàn)步驟

1 將制備好的試樣放入拉力試驗(yàn)機(jī)的夾具中并對(duì)中。

2 以 3mm/min的均勻速率進(jìn)行加載，直至破壞。記錄試樣破壞時(shí)的荷載值并觀(guān)察破壞形式。

五、試驗(yàn)結(jié)果

1 強(qiáng)度計(jì)算

正拉粘結(jié)強(qiáng)度應(yīng)按下式計(jì)算：

                f =P/A

2 破壞形式

1)  內(nèi)聚破壞：應(yīng)分為基材混凝土內(nèi)聚破壞和受檢粘結(jié)材料的內(nèi)聚破壞，詳見(jiàn)下圖所示；

2）粘附破壞（層間破壞）：應(yīng)分為膠層與基材之間的界面破壞及膠層與纖維復(fù)合材料或鋼板之間的界面破壞；

3）混合破壞：粘合面出現(xiàn)兩種或兩種以上的破壞形式。

3 試驗(yàn)結(jié)果評(píng)定

1）當(dāng)一組內(nèi)每一試件的破壞形式均屬正常時(shí)，應(yīng)舍去組內(nèi)最大值和最小值，而以中間三個(gè)值的平均值該組試驗(yàn)結(jié)果作為的正拉粘結(jié)強(qiáng)度推定值；若該推定值不低于現(xiàn)行國(guó)家標(biāo)準(zhǔn)GB 50367規(guī)定的相應(yīng)指標(biāo)，則可評(píng)該組試件正拉粘結(jié)強(qiáng)度檢驗(yàn)結(jié)果合格；

2）當(dāng)一組內(nèi)僅有一個(gè)試件的破壞形式不正常，允許以加倍試件重做一組試驗(yàn)。若試驗(yàn)結(jié)果全數(shù)達(dá)到上述要求，則仍可評(píng)該組為試驗(yàn)合格組。

六、實(shí)驗(yàn)室與現(xiàn)場(chǎng)對(duì)比

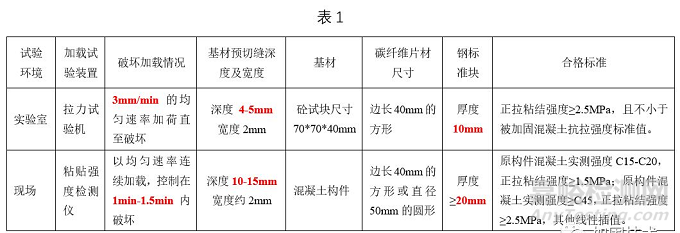

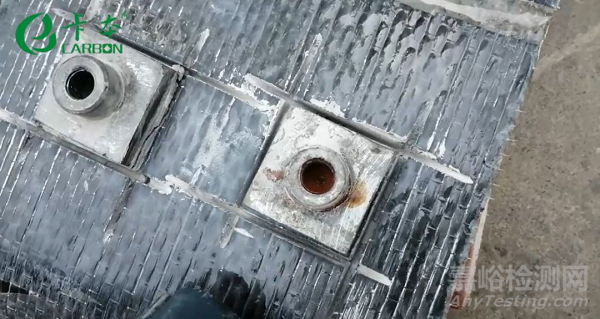

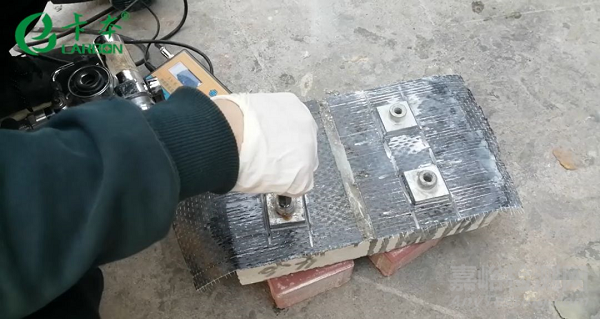

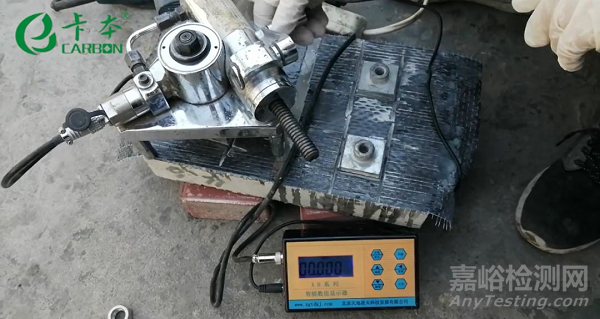

以上為GB 50550-2010《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》中對(duì)實(shí)驗(yàn)室條件下正拉粘結(jié)強(qiáng)度試驗(yàn)方法的介紹。實(shí)際應(yīng)用中，碳纖維材料正拉粘結(jié)強(qiáng)度為質(zhì)量驗(yàn)收過(guò)程中主控項(xiàng)目，需進(jìn)行見(jiàn)證抽樣檢驗(yàn)。表1對(duì)兩種不同條件下正拉粘結(jié)強(qiáng)度試驗(yàn)進(jìn)行了對(duì)比介紹。

七、結(jié)語(yǔ)

碳纖維片材的正拉粘結(jié)強(qiáng)度檢驗(yàn)，主要是為了綜合評(píng)估結(jié)構(gòu)粘接材料的固化質(zhì)量，以及碳纖維片材與混凝土基材的粘結(jié)強(qiáng)度，對(duì)于充分發(fā)揮材料性能及保證施工質(zhì)量具有重要意義。
