經磁粉探傷，在D242號油管管體上沒有發現裂紋。

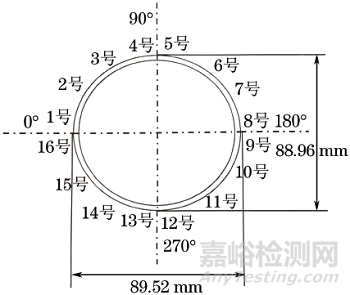

圖1 金相試樣分割示意圖

在距D242號油管外螺紋接頭端面85~100mm管體位置取長度為15mm的圓環，將其沿周向分為14等份試樣進行金相檢驗。結果表明在試樣外表面及內表面并未發現有裂紋存在。在距D242號油管外螺紋接頭端面750~765mm管體位置取長度為15mm的圓環，將其沿周向分為16等份試樣(圖1)進行金相檢驗。結果表明1，3，8，9，13及16號試樣外表面存在縱向裂紋，內表面無裂紋存在。

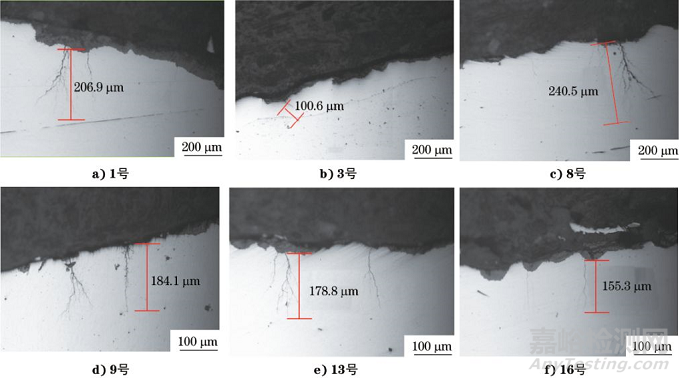

圖2 油管管體不同編號試樣的裂紋微觀形貌

采用Nano Measurer粒徑計算軟件對每一個試樣中的裂紋長度進行測量，并且取其最大值作為對比，測量結果如圖2所示?？梢?jiàn)1號和8號試樣外壁裂紋深度較深，分別約為206.9μm和240.5μm。所有裂紋均起源于油管外壁局部腐蝕坑，呈樹枝狀，在主裂紋周圍存在大量次生裂紋，裂紋具有典型的應力腐蝕裂紋形貌特征。

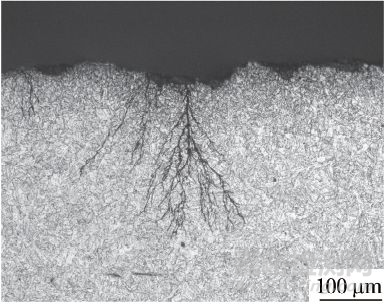

圖3 8號試樣橫截面裂紋微觀形貌

對裂紋密集且深度較深的8號試樣浸蝕之后進行金相分析，裂紋擴展方式以穿晶擴展為主，也有沿晶擴展，如圖3所示。D242號油管管體非金屬夾雜物評級結果為D1.0級，晶粒度為9.5級，顯微組織為回火索氏體。

采用Olympus BX51型金相顯微鏡對在D242號油管距外螺紋接頭端面85~100mm管體位置所取的14個試樣及距外螺紋接頭端面750~765mm管體位置所取的16個試樣的外壁點蝕坑進行觀察，采用Nano Measurer粒徑計算軟件對點蝕坑深度進行測量統計，點蝕坑形貌如圖4所示。

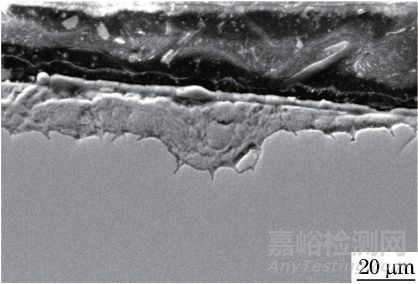

圖4 油管外壁點蝕坑微觀形貌

由圖4可知，在試樣外壁分布有較多的點蝕坑，且點蝕坑底部有較多晶間腐蝕區域，這些點蝕坑和晶間腐蝕易引起應力集中，導致裂紋產生。在D242號油管距外螺紋接頭端面85~100mm管體外壁的點蝕坑深度分布在20~120μm，其中在40~70μm較集中；在D242號油管距外螺紋接頭端面750~765mm管體外壁的點蝕坑深度分布在10~180μm，其中在30~60μm較集中。

對D242號油管化學成分進行分析，結果見表1，可知油管的化學成分符合設計要求和用戶要求。

表1 D242號油管的化學成分(質量分?jǐn)?shù))％

對D242號油管取樣進行拉伸試驗，結果見表2，可知油管的拉伸性能符合用戶要求。

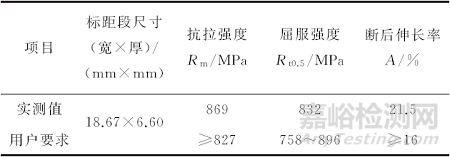

表2 D242號油管的拉伸試驗結果

對D242號油管試樣橫截面進行硬度測試，結果表明油管硬度為27.5~27.9HRC，符合用戶要求。對D242號油管取10mm×5mm×55mm沖擊試樣進行沖擊試驗，結果表明油管沖擊吸收能量為103J，符合用戶要求。

有表面或近表面缺陷的工件被磁化后，當缺陷方向與磁場方向成一定角度時，由于缺陷處的磁導率變化，磁力線溢出工件表面，產生漏磁場，吸附磁粉形成磁痕。用磁粉探傷方法檢驗工件表面裂紋，與超聲探傷和射線探傷方法相比較，其靈敏度高、操作簡單、結果可靠、重復性好、缺陷容易辨認。因此，在檢查工件外壁裂紋時通常采用磁粉探傷。該井的油管采用金相檢驗發現了裂紋，但采用磁粉探傷卻沒有發現裂紋，其原因是該井油管裂紋細小，油管表面附著的結垢層填充了裂紋，裂紋表面無法吸附磁粉形成磁痕，因此磁粉探傷未發現裂紋。為解決使用過的油管磁粉探傷精度不高的問題，在磁粉探傷之前，應首先采用布砂輪對油管外壁結垢進行徹底打磨，使其露出金屬本色，然后再進行磁粉探傷。

該井?88.90mm×6.45mm S13Cr110鋼油管在井下使用時間還不足8個月就產生了裂紋，檢驗結果表明，油管縱向裂紋具有應力腐蝕裂紋的特征。應力腐蝕裂紋與材料應力腐蝕敏感性、腐蝕環境和受力條件有關。

該井所用油管材料為S13Cr110鋼，該材料對應力腐蝕敏感，很容易產生應力腐蝕裂紋。同一鋼級的材料，硬度越高，對應力腐蝕越敏感。該?88.90mm×6.45mm TN110Cr13S TSH563油管實測硬度為27.1~28.2HRC，平均硬度為27.6HRC。在塔里木油田其他井的?88.90mm×6.45mm S13Cr110鋼油管實測硬度為28.2~30.9HRC，平均硬度為29.6HRC，雖然該井?88.90mm×6.45mm TN110Cr13S TSH563油管硬度比其他井?88.90mm×6.45mm S13Cr110鋼油管硬度低2.0HRC，但在井下使用不到8個月之后也產生了裂紋，這說明硬度為27.1~28.2HRC的油管也具有應力腐蝕敏感性。

該井完井液為Weigh4有機鹽完井液，油管縱向裂紋為應力腐蝕裂紋，腐蝕環境主要與A環空Weigh4有機鹽完井液且沒有脫氧有關。S13Cr110鋼油管不適合在含有氧氣的水中使用，在這種情況下，其耐腐蝕性能比低合金鋼的還要低。

油管僅有縱向裂紋，沒有橫向裂紋，這主要與油管柱承受的內壓載荷有關。如果沒有內壓載荷，油管不會產生縱向應力腐蝕裂紋。

該井采用關井熱洗方式清蠟。油管柱內壁結蠟，油壓下降，實際下部油管由于溫度高并不結蠟，上部油管結蠟相當于不完全關井。如上所述，該井經過了多次熱洗，熱洗前后油壓、套壓和溫度都會發生變化，這必然會導致油管柱內外壓差變化，使油管柱承受交變內壓載荷。

該井2014年11月29日投產，投產時完井液為密度1.25g·cm^-3的Weigh4有機鹽完井液。塔里木油田多口井油管失效分析結果均表明，裂紋是因完井液與S13Cr110鋼油管材料不匹配而產生的。

為了改善A環空腐蝕環境，塔里木油田從2015年1月開始在27口井采用甲酸鉀作為環空保護液，截止2018年7月19日，這些井沒有發生油管開裂失效事故。
