文/尤蕾蕾、趙丹、端木培蘭

單位：洛陽LYC軸承有限公司

產品質量是企業實現經濟效益的前提，軸承零件的質量控制在整個機械行業是最為嚴格的。軸承零件在生產中，經常因為發生嚴重變形而導致報廢，這種情況給公司帶來很大的麻煩和巨大經濟損失。我公司4500件HM518410/01在粗磨滾道時，外徑發生嚴重橢圓變形，針對這一嚴重問題，必須徹底分析出該變形的主要原因，以便能找到有效的解決措施，避免巨大的經濟損失。

1.理化檢驗

（1）變形檢測

從4500件零件中隨機抽取100件套圈進行直徑變動量檢測，比例見表1，由表1可以看出套圈兩端變形較為一致，變形量大多在0.15～0.20mm之間。

表1  套圈端面的變形量及所占比例

（2）硬度檢測

隨機抽取6件套圈，檢測其端面硬度，檢測值見表2。從表2可以看出，每件套圈端面均有硬度低值點，最低硬度達45.5HRC。

表2  端面硬度檢測值

（3）燒傷檢測

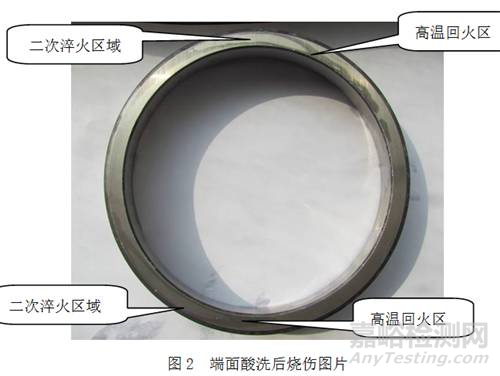

隨機抽取30件套圈用4%硝酸酒精腐蝕滾道和端面，均有燒傷。見圖1、圖2。且端面比滾道燒傷嚴重，且出現二次淬火燒傷。

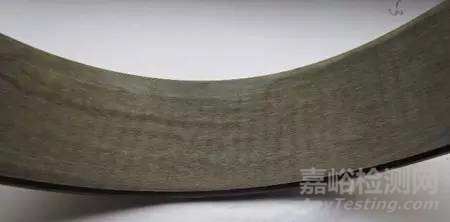

圖1  滾道酸洗后燒傷圖片

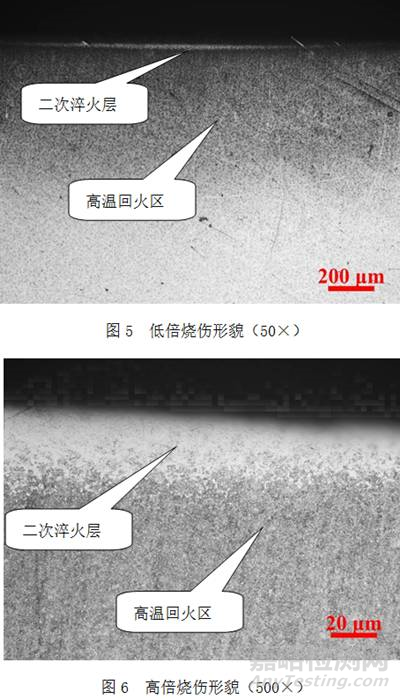

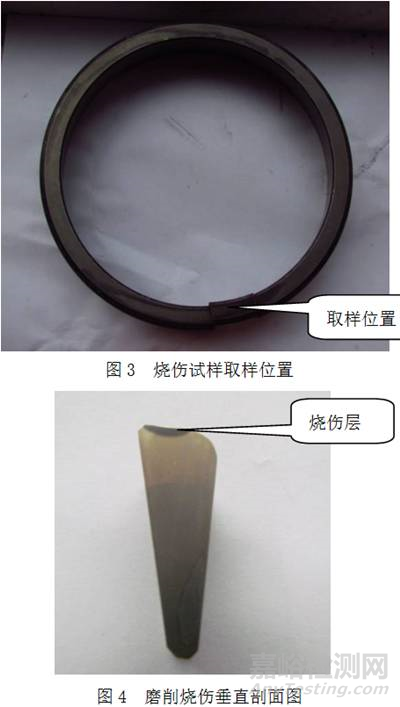

取1件酸洗過的零件進行解剖分析，取樣位置在磨削燒傷處，見圖3。經測量燒傷層約1.4mm，形狀見圖4。制取金相試樣，50倍和500倍下的燒傷情況分別見圖5和圖6。從圖5、圖6可以看出試樣有嚴重的二次淬火區和高溫回火區。

（4）回火穩定性檢測

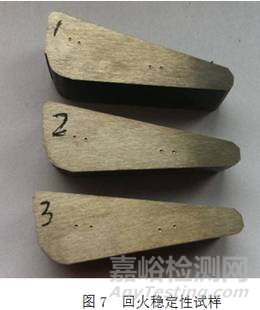

從端面檢測的硬度數據（見表2）可以看出，同一零件表面硬度差過大，無法用整個套圈進行回火穩定性試驗，只有切樣后進行回火穩定性測試，隨機挑選3件套圈進行線切割，所取試樣見圖7。

在原熱處理生產線（輥底爐鹽浴淬火生產線）上回火，執行原回火工藝：170℃×4h?；鼗鸷笤谠捕赛c附近進行硬度測試，其測試結果見表3。依據標準《JB/T 1255-2014滾動軸承 高碳鉻軸承鋼零件 熱處理技術條件》，回火前后硬度差不大于1HRC時回火穩定性合格，從表3數據可以看出：該批產品熱處理回火穩定性合格。

表3  回火穩定性檢測結果     （HRC）

（5）金相組織檢測

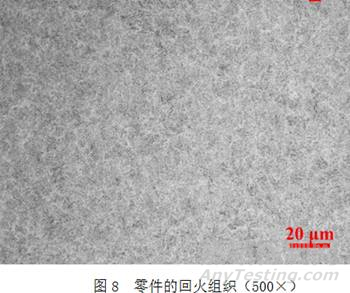

制取金相試樣，按標準《JB/T 1255-2014滾動軸承 高碳鉻軸承鋼零件 熱處理技術條件》進行評級，該零件的金相組織為馬氏體3級，熱處理質量合格?；鼗鸾M織見圖8。

2.分析及討論

（1）從圖1～圖6可以看出，套圈磨削過程中燒傷嚴重，磨削燒傷的產生是由于零件磨削時，磨削面受到砂輪的摩擦力、切削力等磨削力的作用，使零件表面產生塑性變形，同時產生大量的磨削熱，磨削熱會使磨削區域的局部瞬時溫度高達1000℃以上，如此大量的磨削熱如不能及時被冷卻液帶走，會使磨削表面層的組織發生變化，即形成表面變質層。當磨削熱所造成的工件表面溫度低于軸承鋼的相變點時，表面變質層為高溫回火組織，經冷酸洗后呈暗黑色，見圖2、圖5，并且該處的硬度有所降低，形成高溫回火燒傷。當工件表面溫度高于相變點，則該處的表層組織由原來的回火馬氏體轉變?yōu)閵W氏體，然后由于冷卻液的急冷作用發生二次淬火，得到淬火馬氏體組織，形成二次淬火燒傷，見圖2、圖5中的灰白色區域。

（2）表1可以看出，套圈變形較大，套圈兩端變形較為一致，變形量大多在0.15～0.20mm之間。這是因為在磨削過程中，套圈表面層在切削力和切削熱的作用下，也會產生不同程度的塑性變形及金屬組織變化所引起的體積變化，使工件表面層產生內應力。再次加工后，內應力重新分布，產生變形。

（3）從表2顯示，套圈端面硬度值偏差較大，硬度值最高為64HRC，最低為44.5HRC，套圈局部硬度低為磨削燒傷造成。此外，表3中的回火穩定性檢測結果說明，熱處理后的大部分殘余應力已經消除，不足以造成后工序磨削過程產生大量的變形。

3.結論及改進措施

（1）該軸承零件的變形是由于磨加工時嚴重的磨削燒傷（高溫回火燒傷+二次淬火燒傷）引起的。

（2）磨削加工時要避免磨削燒傷，可從以下方面進行考慮：砂輪的合理選用和修整；確保冷卻液噴到磨削區，加大磨削液流量，提高磨削液壓力；適當減小磨削深度，降低進給量；盡可能減少磨削余量等。
