背景: 終端客戶反映交貨手機外殼在組裝段幾個機種上均有鍍金層色斑不良,給產線造成很大困擾。
分析結果：色斑是零件局部Au層呈現三個特征區域(Au脫落區/過渡區/正常區)的視覺效果，過渡區Au層疏松，脫落區Au層完全脫落露出Ni層；在色斑過渡區及膠帶殘留物上，均偵測到異常且含量較多的Hg元素，未偵測到Na﹑Cl元素;鎂基材表面及電鍍Cu﹑Ni底層未見異常；保護膜成份正常，未引入污染物質。
失效癥狀：鍍金層色斑
失效模式: 腐蝕
失效機理:
Au層表面被含Hg的物質接觸污染，產生溶解反應使Au層疏松脫落呈現色斑。
根本原因:
鍍金層被接觸到與Hg相關的物質污染。
改善建議：
組裝段重點排查避免含Hg物質污染，如化妝品﹑香水等。
背景
某幾款黃金版機種外殼系由鎂合金壓鑄件外包電鍍→機構件組裝→異地終端M客戶電子組裝。 近期M客戶反映殼體出現約10%色斑不良，不良位置出現在Flip inner、Front housing、side key等位置，有時OK產品放置一段時間后重檢亦會發現色斑不良。此色斑不良對M客戶產線造成了很大困擾，故通過對客戶的部分不良品做分析，以期找到根本原因,方便解決困擾。
實驗方案

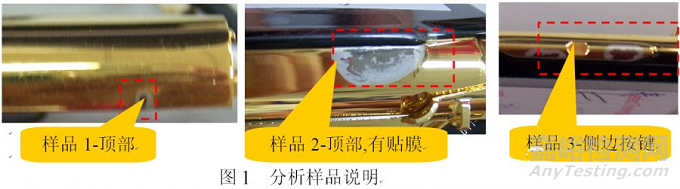

分析樣品說明
樣品1 Flip頂部局部有金層色斑；
樣品2 Flip頂部貼保護膜處局部有色，實驗時撕開保護膜，對其上的殘留物及機殼色斑進行分析；
樣品3 Flip側部的按鍵局部有金層色斑。
測試分析
用電子顯微鏡對3個樣品局部及膠帶殘留物的進行表面形貌SEM+EDS分析；
用Thermo FTIR對膠帶上可能殘留的異常有機物進行分析；
用Oxford X-Ray膜厚儀測試樣品正常與異常部位的膜厚；
用切片觀察鍍層結構及基材與底鍍層有無缺陷。
實驗結果
保護膜及其殘留物 FTIR有機物分析：

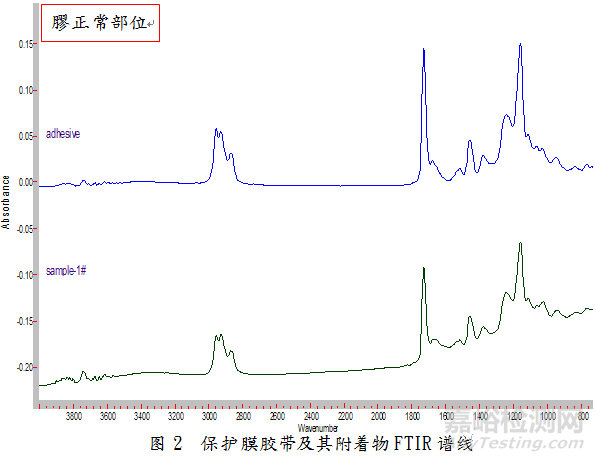

如圖2，F(xiàn)TIR圖譜表明：
保護膜膠的成份為丙烯酸酯；
在其正常部位及殘留物附著處，均偵測不到其它異常有機物。
保護膜附著物SEM+EDS分析：

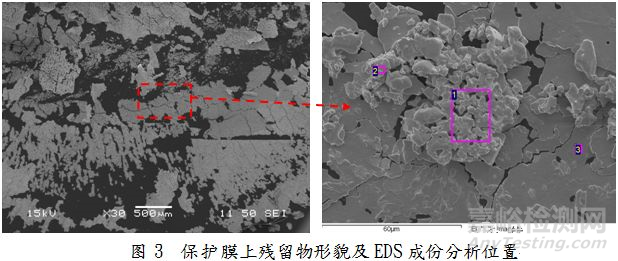

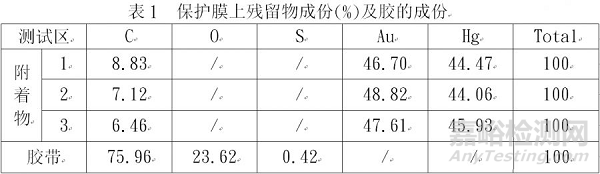

如圖3及表1，結果顯示：
附著物呈不連續碎屑狀分析，大小不一；
碎屑成份除Au外，還含有~45%的Hg，Hg為異常成份；
碎屑處未偵測到與手汗有關的Na，Cl元素；
膠帶僅含大量C﹑O及少量S元素。
樣品色斑處表面SEM形貌及微區成份

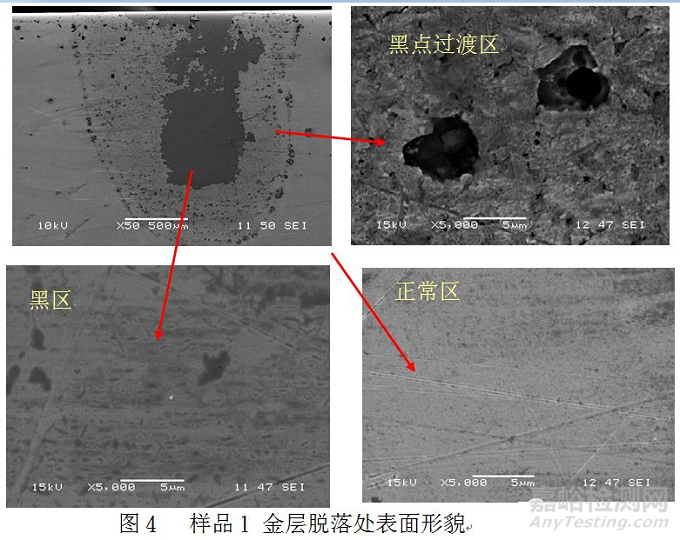

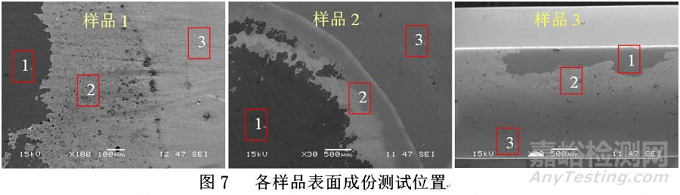

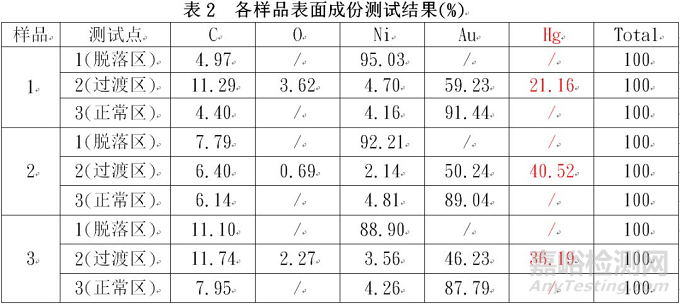

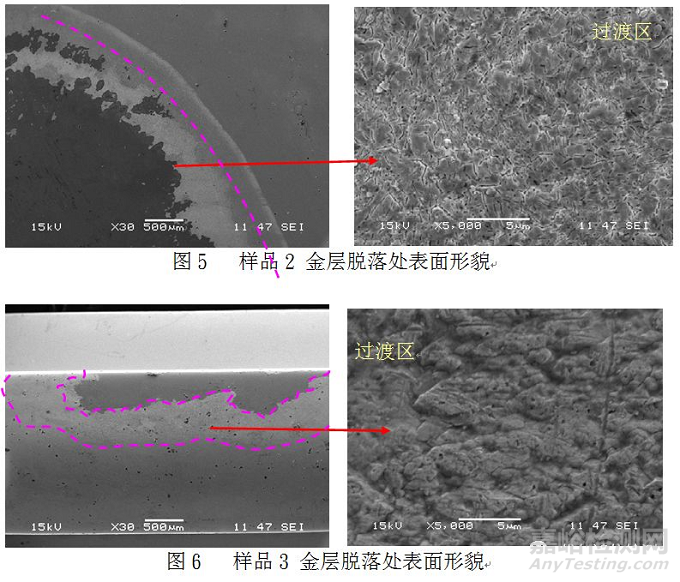

表面形貌如圖4~6所示，微區分析見圖7及表2所示，可見：各樣品色斑處均表現明顯的區分界面，即黑區﹑黑點過渡區及正常區；正常區及脫落區表面平整，過渡區表面呈疏松狀，分布~ψ2μm 黑點。黑區Au層完全脫落，露出Ni層，它實質是Au層脫落區；正常區主要為Au成份；過渡區除Au成份外，偵測到異常的Hg成份，其含量約20%~40%。
結合膠帶殘留物結果，推測樣品表面Au層直接受到Hg污染，隨后造成剝落。
鍍層厚度11.11

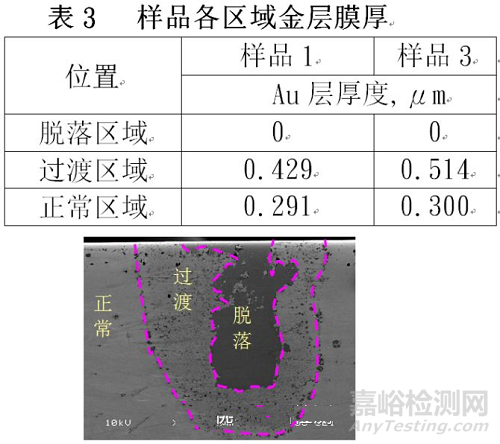

樣品1及3各區域膜厚如表3所示，可見：
脫落區域金層膜厚基本為零；
過渡區金層較正常區要厚，可能與此區域Au層與Hg反應后疏松有關。
鍍層結構切片

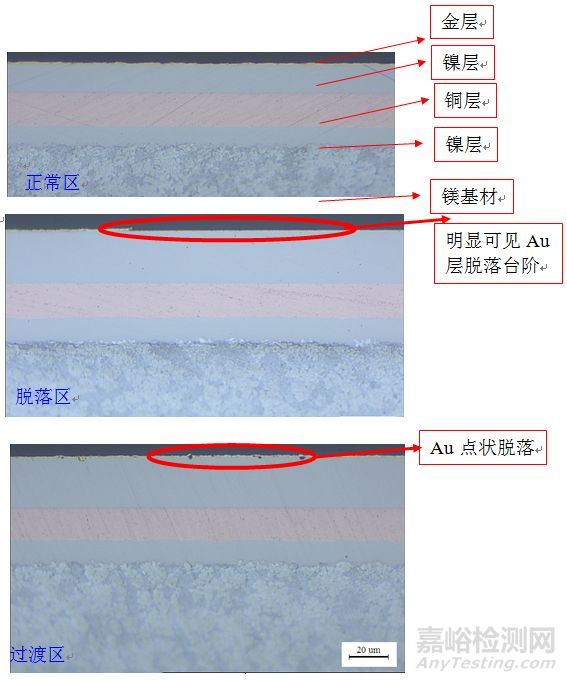

對樣品1所作切片如圖8所示，可見：
鍍層結構為Au/Ni/Cu/Ni/鎂合金基材；
接近鍍層的基材表面未見氣孔等鑄造缺陷，Ni及Cu底鍍層未見異常；脫落區金層局部脫落，因金層太薄，顯微鏡下觀察不到；過渡區上疏松處金層變厚。
圖8 樣品1 色斑特征區切片形貌
分析討論
實驗結果表明金層脫落處均有Hg相關。Hg能溶解其它金屬形成汞齊。形成汞齊的難易程度與金屬在汞中的溶解度有關，與汞性質相近的金屬易于溶解。黃金遇上汞會變白點，是因?yàn)榻鹋c汞起反應形成合金了。我們平時所用的化妝品﹑香水中多少會含有一些鉛和汞，消毒藥水紅汞中也含有少量的汞。組裝車間最大的汞物質來源應是護膚品或香水。
結論
色斑實質是局部Au層呈現三個特征區域(Au脫落區/過渡區/正常區)的視覺效果，其中過渡區Au層疏松，脫落區Au層完全脫落露出Ni層；
在色斑處過渡區及膠上的殘留物處，均偵測到異常且含量較多的Hg元素，未偵測到Na﹑Cl元素；
保護膜的膠成份為丙烯酸酯，以C﹑O為主及少量S，未偵測到Hg元素；
鎂基材表面及電鍍Cu﹑Ni底層未見異常；
推測色斑可能是由于Au層表面被含Hg的物品接觸污染，從而產生反應使Au層溶解疏松脫落，外觀上呈色斑缺陷。
改善建議
組裝車間人員戴手套作業，防止化妝品﹑香水對鍍金層的接觸污染。亦可追查其它與汞相關的來源。
