尾水管是大型水輪發電機組的重要部件，其主要作用是利用下游水面到機組轉輪出口的高程差，在轉輪出口形成靜力真空，從而將該處水流引向下游；還能利用轉輪出口的水流動能，將其轉換為動力真空以回收水流能量從而提高發電效率。因此，尾水管工作狀態正常與否直接關系到水輪發電機組能否安全穩定運行。

黃河中游某大型水電站2號機組為HLFN235-LJ-610型立軸混流式水輪機(功率為180MW)，該水輪機采用金屬蝸殼，轉輪標稱規格為?6.087m，由兩個規格為?490mm的直缸式接力器通過其傳動機構控制24只導葉，以調節水輪機的力度和停機切斷水流，采用彎肘型尾水管導流及回收能量。該水輪機在運行過程中發生尾水管進人門連接螺栓斷裂失效。此次斷裂發生時，該批次螺栓已累計使用約76000h。

宏觀分析

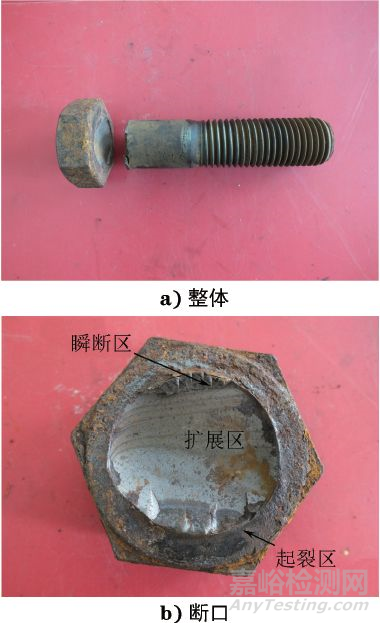

圖1 斷裂螺栓的宏觀形貌

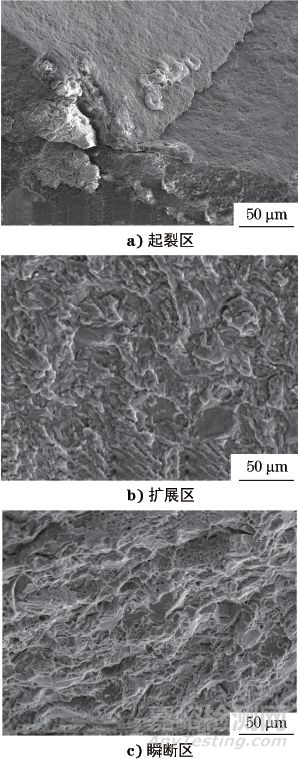

尾水管進人門連接螺栓是8.8級高強螺栓，材料為40Cr鋼，規格為M30mm×120mm。對尾水管進行宏觀檢查，由圖1可見，尾水管進人門連接螺栓表面較粗糙且銹蝕嚴重，斷裂處位于螺桿與六角頭連接的變截面過渡部位；斷口表面整體較平整，未見明顯的塑性變形；斷口與螺栓軸線垂直，存在起裂區、擴展區及瞬斷區，為典型的疲勞斷口形貌。起裂區位于斷口邊緣，擴展區占據了斷口表面大部分區域，該區域呈暗灰色，表面細密平滑，可以觀察到較清晰的“海灘狀”疲勞條紋。瞬斷區位于和起裂區對稱的斷口邊緣，其所在區域面積約為斷口面積的1/10，表面較粗糙。此外，斷口及附近區域未見機械損傷及腐蝕損傷等缺陷。

化學成分分析

對進人門連接螺栓取樣，采用SPECTROLABMAXx型火花源原子發射光譜儀對試樣的化學成分進行分析，結果見表1。

表1 進人門連接螺栓的化學成分(質量分?jǐn)?shù))%

可見該螺栓的化學成分在GB/T 3077－2015«合金結構鋼»對40Cr鋼的成分要求范圍內。

金相檢驗

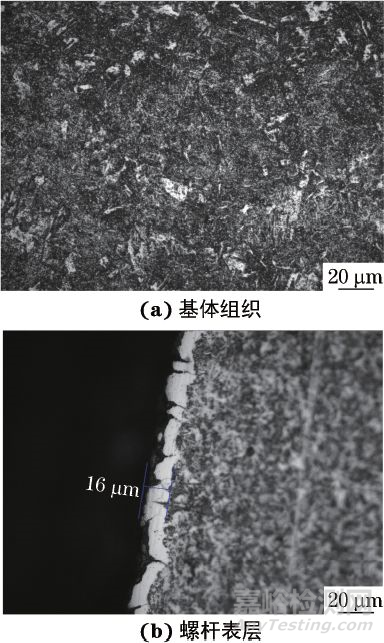

圖3 進人門連接螺栓不同部位的顯微組織形貌

對進人門連接螺栓截取斷口位置制樣，試樣經磨制、拋光后，采用體積分?jǐn)?shù)為4％的硝酸酒精溶液浸蝕，然后使用Axio Observer Alm型研究級倒置金相顯微鏡進行觀察。由圖3a)可見，螺栓基體顯微組織為回火索氏體+塊狀鐵素體，說明螺栓調質處理工藝不當，加熱溫度較低或保溫時間不足，造成鐵素體未完全奧氏體化而存在較多塊狀鐵素體。由圖3b)可見，螺桿表層存在厚度約40μm的全脫碳層組織及70μm的半脫碳層組織。

力學性能試驗

采用CMT5305型電子萬能材料試驗機對進人門連接螺栓進行力學性能測試，試驗結果見表2。

表2 進人門連接螺栓的力學性能測試結果

可以看出螺栓的維氏硬度和－20℃下的沖擊吸收能量均符合GB/T 3098.1－2010«緊固件機械性能螺栓、螺釘和螺柱»的要求；根據GB/T 1172－1999«黑色金屬硬度及強度換算值»，將硬度測試值換算成抗拉強度后，其抗拉強度也符合該標準要求。

水輪機尾水管進人門連接螺栓一般需進行淬火加回火的調質處理以達到使用要求。在淬火工藝中，由于加熱溫度較高，螺栓表層碳原子因受熱振動脫離金屬晶格的束縛逃逸，從而在螺栓表面形成大量的全脫碳層。在熱力作用下全脫碳層鐵素體晶粒長大較為嚴重，且與基體的回火索氏體組織差別較大，淬火過程中在較大的組織應力及膨脹系數差產生的應力作用下沿全脫碳層鐵素體晶界形成微裂紋。螺桿與六角頭連接變截面及螺紋牙底等部位存在微裂紋，同時由于全脫碳層硬度低，導致上述部位的抗疲勞性能嚴重降低。

對于混流式水輪機，在偏離最優工況的小開度區和大開度區時，轉輪出口會有不同程度的回流使尾水管內形成低頻壓力脈動，從而對進人門產生非穩定的脈動沖擊，使進人門連接螺栓承受循環沖擊載荷。在循環沖擊載荷作用下，螺栓會在全脫碳層的晶界微裂紋處形成疲勞源，且裂紋在尾水管過流產生的循環載荷作用下不斷擴展。

螺栓的組織中存在較多的塊狀鐵素體，說明螺栓在淬火過程中加熱溫度偏低或保溫時間不足，鐵素體向奧氏體轉變不充分。此外，大量塊狀鐵素體的存在會降低螺栓的強度和韌性，使其抵抗疲勞斷裂的能力大幅下降。

螺栓表面較粗糙，推測這是由于在前期車削加工中刀口較粗糙造成螺栓表面損傷，這易造成應力集中，導致螺栓抗疲勞性能下降。此外，從斷口形貌可以看出，螺栓斷口大部分區域?yàn)閿U(kuò)展區，該區域疲勞條紋密集，說明螺栓在使用過程中承載的應力水平較低且應力循環次數較多，呈現典型的高周低應力疲勞斷裂特征，即螺栓不存在過載荷使用的情況。

尾水管進人門連接螺栓在加工過程中由于熱處理控制不當，造成螺栓表層形成大量的全脫碳層，并使螺栓組織中存在較多的塊狀鐵素體，降低了螺栓的強度和韌性，造成其抵抗疲勞斷裂的能力不足。在尾水管過流產生的循環沖擊載荷作用下，在全脫碳層的晶界微裂紋處形成疲勞源，并以高周低應力方式擴展至斷裂。

為保證進人門連接螺栓的質量，首先應嚴格控制螺栓熱處理工藝，防止形成全脫碳層；其次應優化加工工藝，通過降低表面粗糙度等方式增強螺栓的抗疲勞性能；再次應優化水輪機的運行工況，避免頻繁出現轉輪出口回流現象，進而導致螺栓斷裂失效。
