BGA焊點氣泡過大失效分析

BGA焊點氣泡過大

一、失效背景調查

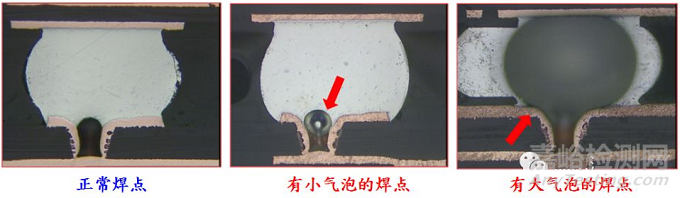

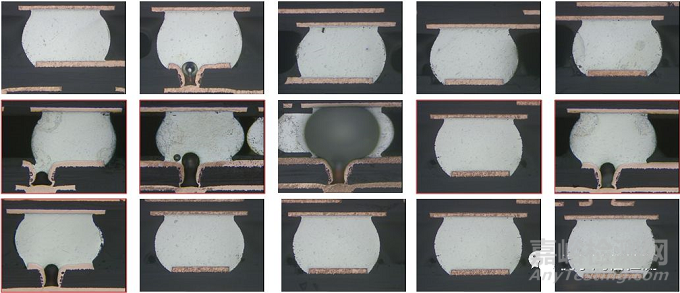

公司內部某單位所使用的U73Z002.00 PCB回流焊後發現U1 BGA出現大型空洞（area> 25%）。對該位置進行切片以確認不良現象，結果如下圖所示。

BGA焊點氣泡過大失效分析

根據IPC標準，BGA焊點氣泡面積應 ≤25%

BGA焊點氣泡過大失效分析

二、空洞產生機理

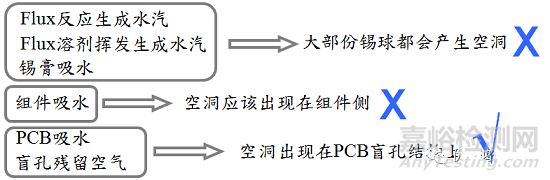

氣體來源﹕

水汽：

(1) Flux與金屬氧化物(SnO/CuO) 反應后產生水分

2RCOOH＋SnＯ/CuO—→Sn/Cu(RCOO)2＋H2O↑

(2) Flux中的有機酸酯化反應生成水

RCOOH＋R`OH—→RCOOR`＋H2O↑

(3)組件、PCB或錫膏吸水、殘留水汽

助焊劑中有機溶劑揮發：Flux中有機溶劑在焊接高溫中揮發產生氣體。PCB焊盤盲孔殘留空氣

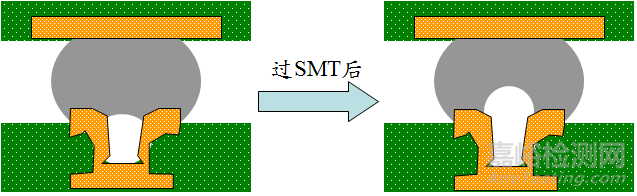

錫膏印刷時，錫膏覆蓋在盲孔上使孔內空氣難以逃溢；回流焊時，內部空氣受熱膨脹，形成上圓下尖形狀的空洞。

BGA焊點氣泡過大失效分析

1、由此可得：

盲孔結構和PCB吸水殘留水汽可能是該種空洞不良的主要原因

BGA焊點氣泡過大失效分析

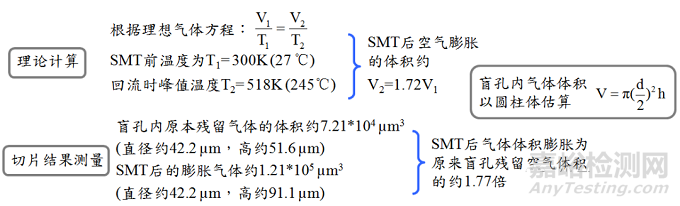

2、理論計算(1.72倍)與切片結果(1.77倍)相符，因此該空洞可能為盲孔殘留的空氣膨脹后形成

BGA焊點氣泡過大失效分析

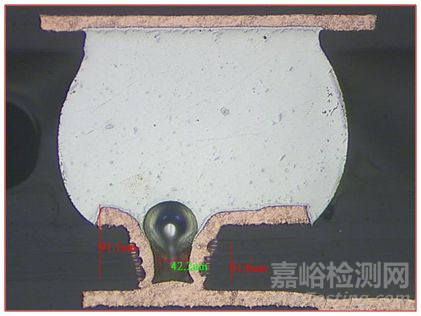

3、切片圖測量可知該空洞直徑達200~300µm，遠大于盲孔內殘留空氣熱膨脹造成的空洞，所以該空洞不是僅僅由于盲孔內殘留的空氣膨脹所產生。

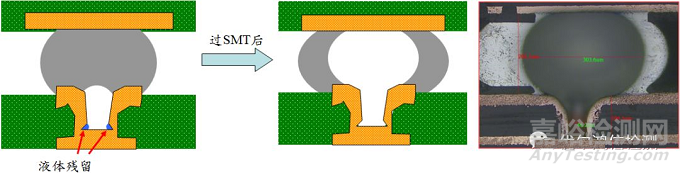

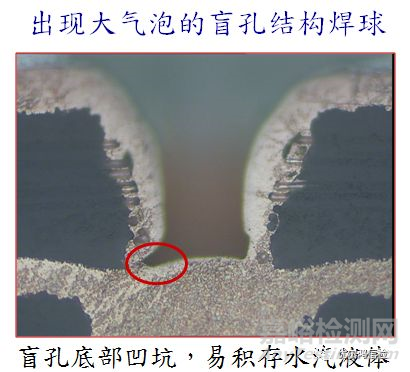

切片圖片顯示盲孔底部存在凹坑，PCB制造需要經過許多濕制程，凹坑容易積存水等液體物質，并且不易被完全烘干，過SMT時這些液體就會氣化而產生大型空洞。

結論

盲孔上的空洞產生可能與盲孔結構或PCB吸水殘留水汽有關。盲孔結構上的較小空洞是由盲孔內殘留空氣膨脹所造成，但并不會形成過大的空洞。

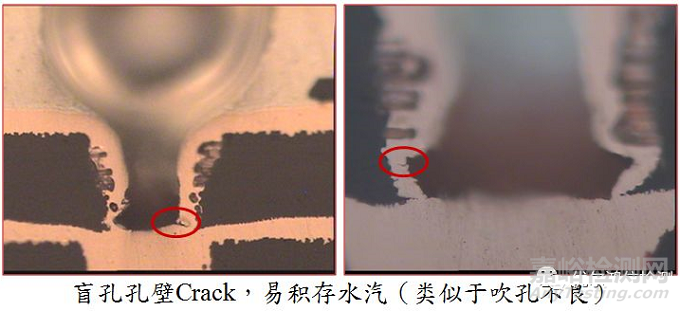

過大空洞的產生原因可能為盲孔底部存在凹坑以及孔壁裂紋，導致PCB濕制程中的水汽等液體殘留于盲孔側壁中，在回流焊高溫時汽化膨脹而成。

改善建議

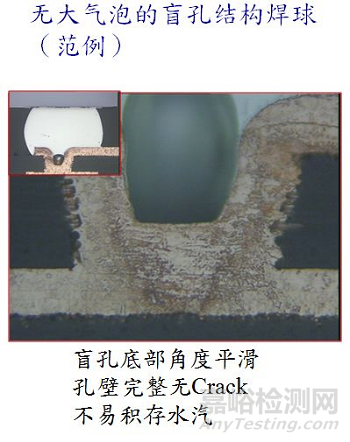

建議采用電鍍填孔工藝，避免盲孔中的空氣受熱膨脹產生氣泡。

針對小型盲孔，建議采用激光鉆孔技術，避免盲孔底部凹坑的產生。

若選擇不改變工藝，建議在焊接前對PCB進行烤板烘干處理。

BGA焊點氣泡過大失效分析

吹孔

焊接時，孔壁上的破孔向外吹氣稱為吹孔。

PCB通孔的破孔一般與鉆孔﹑鍍銅等流程有關﹐由于PCB基材需要經過許多濕制程，難免會從破孔處吸入水汽、化學物質，這些物質在高溫下可能放出大量的氣體。

這些氣體會沿著孔壁的吹孔排放到焊錫中，加劇了大氣泡的生成。

BGA焊點氣泡過大失效分析
