在PCB設計中,焊盤是一個非常重要的概念,PCB工程師對它一定不陌生。不過,雖然熟悉,很多工程師對焊盤的知識卻是一知半解。
焊盤種類
總的來說焊盤可以分為7大類,按照形狀的區分如下
PCB設計中焊盤的形狀和尺寸設計標準
1.所有焊盤單邊最小不小于0.25mm,整個焊盤直徑最大不大于元件孔徑的3倍。
2.應盡量保證兩個焊盤邊緣的間距大于0.4mm。
PCB制造工藝對焊盤的要求

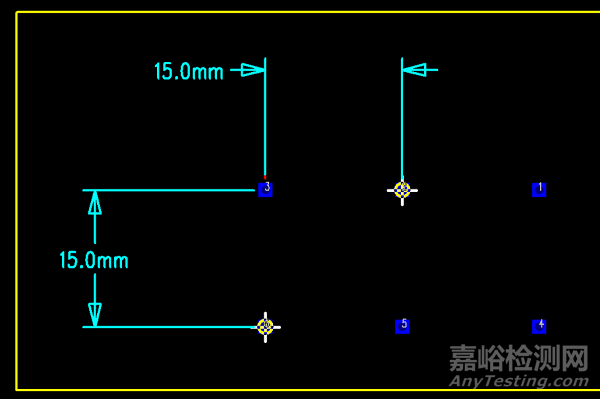

1.貼片元器件兩端沒連接插裝元器件的應加測試點,測試點直徑等于或大于1.8mm,以便于在線測試儀測試。
2.腳間距密集的IC腳焊盤如果沒有連接到手插件焊盤時需要加測試焊盤,如為貼片IC時,測試點不能置入貼片IC絲印內。測試點直徑等于或大于1.8mm,以便于在線測試儀測試。
3.焊盤間距小于0.4mm的,須鋪白油以減少過波峰時連焊。
4.貼片元件的兩端及末端應設計有引錫,引錫的寬度推薦采用0.5mm的導線,長度一般取2、3mm為宜。
5.單面板若有手焊元件,要開走錫槽,方向與過錫方向相反,寬度視孔的大小為0.3MM到1.0MM
7.焊盤大小尺寸與間距要與貼片元件尺寸基本一致。


來源:Internet
