內容提要
在各類武器系統產品研制和生產環節中,環境應力篩選是確認其電子產品部件可靠性的一種必要手段。本文從實際產品應用出發,闡述了環境應力篩選中各失效(機械應力失效及熱應力失效)的作用機理及實例分析,并結合失效實例給出通用的問題處理方案。
作者簡介:沈士英,高級工程師,研究方向:元器件質量管理與可靠性,就職于華東電子工程研究所。
引言
電子產品環境應力篩選是在產品上施加隨機振動及溫度循環應力,以鑒別和剔除由產品工藝和元器件潛在缺陷引起的早期故障的一種工序和方法。GJB 10322《電子產品環境應力篩選方法》等對篩選要求、篩選過程管理、篩選應力條件和工作流程等做出了明確的規定,用于指導承制單位開展環境應力篩選,軍事代表室據此實施篩選過程的監督工作[1]。
目前,電子元器件因環境應力而出現的失效類別有兩種,一是機械應力失效,二是熱應力失效。電子產品環境應力篩選則是主要考慮隨機振動中出現的機械應力失效。
機械應力失效
隨機振動試驗及失效機理
隨機振動試驗是為確定微電路經受動態應力的能力,這種動態應力是由在上、下限頻率范圍內的隨機振動來施加,它模擬了各種現場環境下出現的振動[2]。而隨機振動來源則主要是武器系統發動機帶來的特殊現場環境。由隨機振動產生的應力對電路帶來的失效一般出現在鍵合絲或引線處,帶來的具體失效結果一般包括鍵合絲扭曲變形、鍵合絲振動短接、引線疲勞斷裂等。
鍵合絲失效機理:當電子元器件的固有頻率接近隨機振動試驗頻率的區間(一般為20~2 000 Hz)時,鍵合絲因隨機振動而產生較大的振幅,進而導致相鄰鍵合絲間距縮小甚至短接。更嚴重時,電子元器件固有頻率落在隨機振動試驗頻率區間內,引發共振現象,使鍵合絲振動無規律,產生塑性變形而不可恢復,最終鍵合絲扭曲并形成不規律變形。
引線疲勞斷裂機理:隨機振動使得引線在不停的無規律振動中發生塑性變形而不可恢復,最終達到材料的疲勞極限,進而發生疲勞斷裂。
鍵合絲失效案例分析

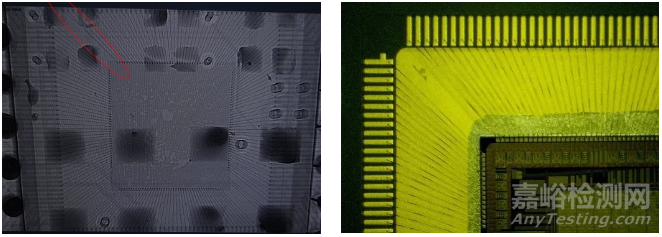

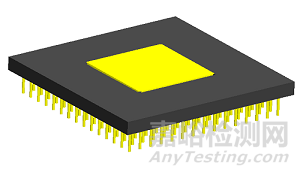

圖 1為一款專用ASIC電路,采用陶瓷外殼封裝,通過底部176根直徑0.45 mm的引線與外部進行電氣及機械連接。該電路在經歷板級篩選試驗(隨機振動)后輸出異常,經X-ray檢測發現兩個端口對應的內部鍵合絲存在接觸短路異常,同時部分鍵合絲存在輕微扭曲變形,詳見圖 2。
圖1:電路外形圖(上)
圖2:鍵合絲變形(下)
經分析,該電路采用30 μm金絲鍵合,鍵合絲跨度4.50 mm。產品1階模態頻率約2 100.2 Hz,接近隨機振動頻率范圍上限2 000 Hz,可能會導致鍵合絲整體發生較大的振幅,甚至出現共振風險。調取電路板級試驗前X射線照片,發現其兩個端口鍵合絲距離因其他原因已經非常接近。加上在板級隨機振動時,鍵合絲發生的較大振幅,最終使兩根鍵合絲短接并導致電路輸出異常。
為避免該現象再次發生,后續嚴格控制鍵合絲的跨度,并對大跨徑比(鍵合絲寬度/鍵合絲直徑)的鍵合絲進行振動幅度仿真分析。具體規則為:當跨徑比不大于100時,可直接執行;在跨徑比在100~120之間時需進行仿真分析。
引線失效案例分析
圖 3為一款專用SiP電路,采用金屬外殼封裝,通過底部10根直徑0.45 mm的引線與外部進行電氣及機械連接,電路總重量達68 g。該電路在隨組件隨機振動中出現失效。失效現象為引線依次斷裂,電路整體與組件脫離并飛出組件。該電路的實際使用條件遠遠惡劣于產品的考核條件。以實際隨機振動條件進行仿真分析后確認:產品引線處受到的最大應力已經超過產品引線材料的耐受應力極限。在此條件下,電路引線很快達到疲勞極限,直接發生斷裂。

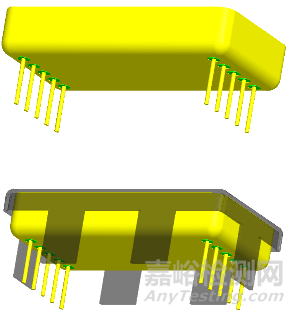

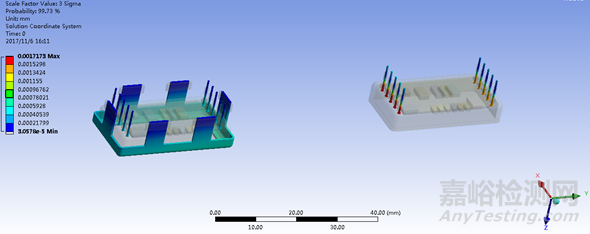

為解決該問題,為電路設計了一款專用卡扣,在固定電路本體的同時,增加電路整體焊接引線數??奂胺抡娼Y(jié)果如圖 3下方所示。增加卡扣后,電路隨組件再次進行隨機振動試驗,問題得到解決。
圖3:電路外形圖(上)
電路卡扣及仿真結果(下)
針對該問題,后續對于該類大質量、細引線金屬外殼,均需提前按照實際使用條件進行仿真分析,并進行樣品實物摸底驗證。對于有風險的封裝,可改進外殼引線直徑或增加卡扣設計進行固定。
熱應力失效
熱相關試驗及熱應力失效機理
微電子產品的失效率隨溫度的升高呈指數增長,微電子產品的工作溫度每升高10 ℃,其失效率增加一倍。據統計,55 %的電子產品失效是由于溫度過高引起的,熱失效已經成為電子產品封裝的主要失效形式之一[3]。熱應力失效環節包括溫度循環、熱沖擊、老煉、壽命等環節。所有這些試驗均存在高溫或者低溫的極限工作情況。
溫度循環目的:測定器件承受極端高溫和極端低溫的能力,以及極端高溫與極端低溫交替變化對器件的影響;
熱沖擊目的:確定器件在遭到溫度劇變時的抵抗能力,以及溫度劇變產生的作用;
老煉試驗?zāi)康模簽榱撕Y選或剔除那些勉強合格的器件;
壽命試驗?zāi)康模捍_定壽命分布、壽命加速特性和失效率水平[2]。
從物理上看,電子封裝結構是電子元器件實現電子電路功能的物理載體,發生熱應力失效的機理為:使用過程中由于溫度分布不均以及熱膨脹系數不匹配,在封裝結構內形成熱應力場,當熱應力大于材料失效臨界值時,便導致電子封裝內部出現裂紋、分層等缺陷[4]。
陶瓷外殼引線成型

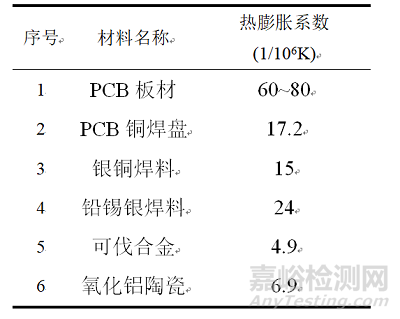

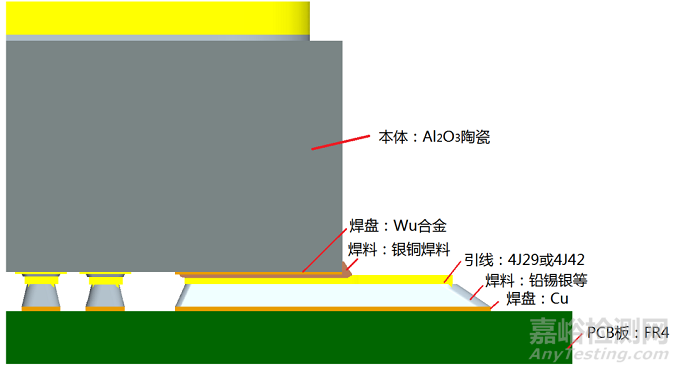

陶瓷外殼是目前軍用單片電路中應用非常廣泛的外殼之一。常見的陶瓷外殼本體一般采用氧化鋁陶瓷材料,引線采用鐵鎳合金4J42或鐵鎳鈷合金4J29,兩者之間通過鎢合金焊盤、銀銅焊料相連。在使用時,一般采用鉛錫銀等焊料直接將封裝引線焊接在PCB板的Cu制PAD上,如圖 5所示。各組件材料如表 1所示。

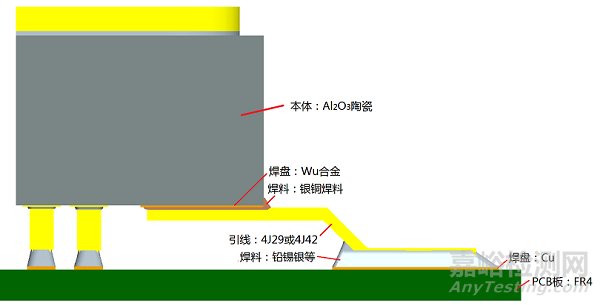

圖 5 典型陶瓷外殼及其焊接

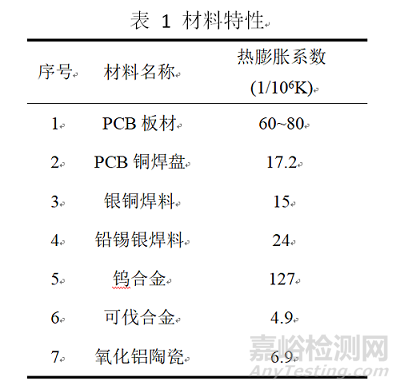

由表 1可知,PCB板材與氧化鋁陶瓷、可伐合金等之間存在10倍以上的熱膨脹系數差距。而他們之間僅通過焊盤、焊料進行連接,且焊料和焊盤因?yàn)楹穸仍驅?yīng)力的緩沖作用有限。因此在圖 5的結構中,一旦電路經歷高溫或者低溫環境,電路極易因PCB板材和氧化鋁陶瓷之間巨大的熱脹冷縮而出現陶瓷拉裂、引線脫離、焊盤拉裂等問題,如圖 6所示。

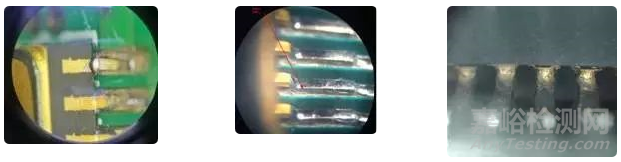

圖 6 典型陶瓷拉裂、焊盤拉裂失效

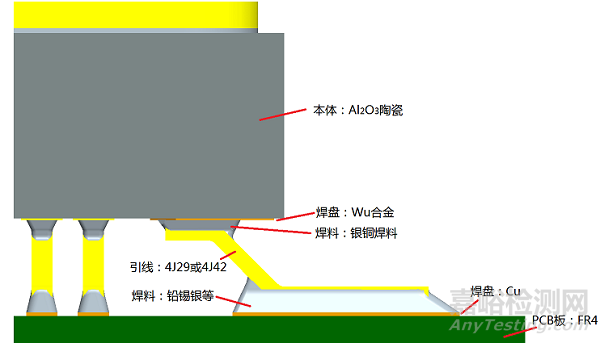

針對上述情況,在高可靠性應用環境,QJ 3171-2003《航天電子電氣產品元器件成形技術要求》中第4.4節對扁平封裝引線進行了成型要求[5]。成型的目的是增加PCB板材和陶瓷外殼之間的緩沖區間,即中間段的引線。該操作可以使應力在中間段引線、引線倒角得到有效的釋放。而各個外殼廠家根據實際的應用情況及工藝經驗,一般對陶瓷外殼進行了兩種類型的成型處理,如圖 7所示。這種成型一般是在管殼制作階段進行,其好處是不會影響管殼外觀,壞處是會增加管殼的制作難度。
圖 7 廠家扁平封裝成型示意
此外,器件使用方也會對元器件進行二次成形,如圖 8所示。這種二次成形的好處是采用通用元器件產品進行成型,使用靈活多變,但壞處是會帶來引線壓痕、劃傷,影響外觀,如圖 9所示。典型成型后產品如圖 10所示。
圖 8 二次成形示意

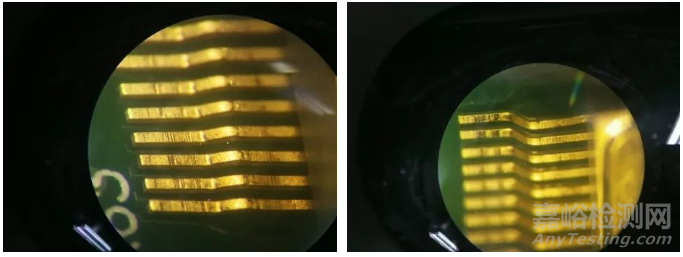

圖 9 二次成形外觀損傷

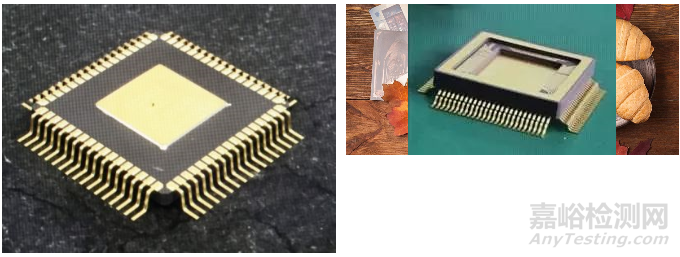

圖 10 典型引線成型產品
典型熱應力匹配失效案例
圖 11為一款采用混合電路微組裝工藝制造的混合集成電路,該電路采用JC128-1封裝(128引出端陶瓷無引線標貼封裝)。該電路在實際使用調試時出現焊接原因?qū)е碌钠骷收?。?jīng)工藝驗證確認:JC128-1封裝因?yàn)槌叽巛^大,對焊接參數要求較為苛刻,引起部分焊點開裂,最終形成開路失效。
圖 11 封裝實物(JC128-1)

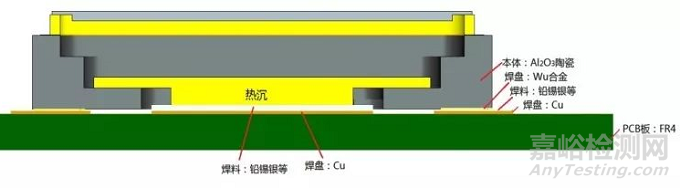

JC128-1型陶瓷外殼應用示意及組件材料如圖 12及表 2所示。
圖 12 JC128-1封裝焊接示意圖
表2 材料特性

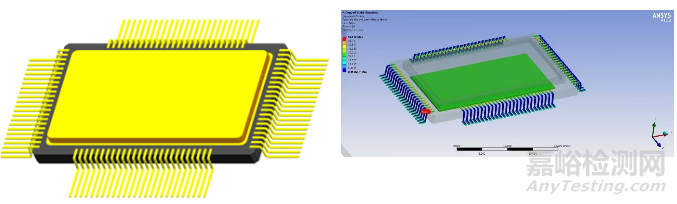

PCB板與氧化鋁陶瓷、可伐合金等之間存在10倍以上的熱膨脹系數差距。而對于JC128-1型陶瓷外殼而言,陶瓷與PCB板之間僅通過焊盤、焊料進行連接,且由于JC128-1型外殼焊盤無外引線打彎的結構,單獨的焊料和焊盤對應力的緩沖作用有限,一旦電路經歷高溫或者低溫環境,易因PCB板材和氧化鋁陶瓷之間巨大的熱脹冷縮導致焊料開裂、引線脫離等。為此,設計團隊將JC128-1外殼更改為帶引線的MCP96A外殼,更改方案及更改后應力分析如圖 13所示。
圖 13 JC128-1封裝改進示意圖
針對此情況,航空航天相關單位對無引線陶瓷封裝(LCC類)的封裝尺寸做出了禁限用要求,具體為:邊長大于10.16 mm的無引腳陶瓷器件禁止在FR4印制板上直接焊接。該類封裝應更改為CQFP或CQFJ等封裝,更改后的封裝同時需按照QJ3171-2003等要求進行引線成型。
總結
環境應力篩選是剔除電子產品缺陷的一種重要工藝手段。在實際工程中,各類技術人員需要從大量的失效實例中不斷積累學習相關技術處理手段,并在滿足相關規范標準要求的前提下,探索解決應力失效問題的新的有效手段。
參考文獻
[1]GJB 10322-2000,電子產品環境應力篩選方法 [S]
[2]GJB 548B-2005,微電子器件試驗方法和程序 [S]
[3]柴國棟. 某機載電子設備動力學分析和熱應力分析研究[D] . 成都: 電子科技大學, 2008.
[4]劉琳,張碧鋒.電子裝備環境應力篩選淺析-缺陷分析、失效硅鋁及故障處理[J]. 可靠性與環境試驗,2013,31(1):50-53.
[5]QJ3171-2003,航天電子電氣產品元器件成形技術要求 [S].
