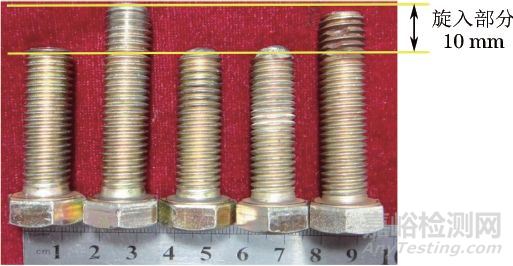

從該柴油發電機隔板上取出5根螺釘，分別編號為1~5號，其宏觀形貌如圖1所示。

圖1 螺釘試樣的宏觀形貌

可見，5根螺釘擰入通孔中的深度均約為10mm，不符合«機械設計手冊第2卷»表5-1-53中“公稱直徑為12mm的螺釘擰入通孔的深度為15mm”的推薦值；3根斷裂螺釘?shù)臄嗔盐恢镁挥诎l(fā)電機與頂部鋼板結合處，即受力最大部位；螺釘存在多處螺紋牙局部缺失，且缺失處均位于擰入通孔中的螺紋段。

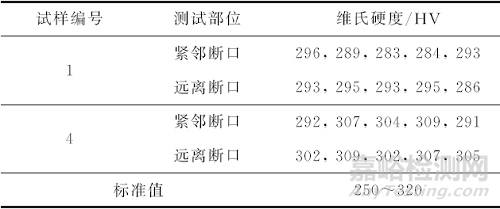

按照GB/T 4340.1-2009«金屬材料維氏硬度試驗第1部分：試驗方法»對試樣進行維氏硬度測試，試驗載荷為196N，保載時間10s，測試結果見表2。

表2 螺釘?shù)挠捕葴y(cè)試結果

可見試樣的硬度符合GB/T 3098.1-2016對8.8級螺釘?shù)募夹g(shù)要求，試樣緊鄰斷口和遠離斷口部位的硬度未見明顯差異。

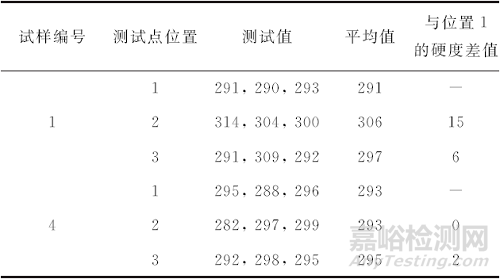

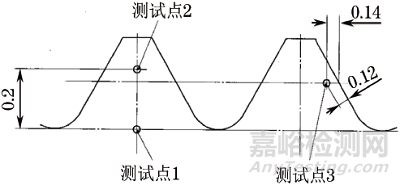

使用FM-700型顯微維氏硬度計對試樣進行脫碳及增碳硬度測試，加載載荷為2.942N，加載時間為15s，測試位置如圖2所示，結果見表3。

圖2 螺釘?shù)拿撎技霸鎏加捕葴y(cè)試位置示意圖

表3 螺釘?shù)拿撎技霸鎏加捕葴y(cè)試結果  HV

由表3可知，試樣測試點2和3處的硬度與測試點1處的硬度差均小于30HV，表明試樣近表面未見明顯脫碳，滿足GB/T 3098.1-2016對8.8級螺釘?shù)募夹g(shù)要求。

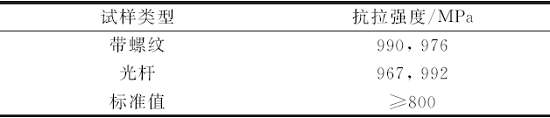

分別取帶原始螺紋和光桿的兩種非標拉伸試樣進行室溫拉伸試驗，結果見表4。

表4 螺釘?shù)睦煸囼?yàn)結果

可見帶原始螺紋和光桿拉伸試樣的室溫抗拉強度符合GB/T 3098.1-2016對8.8級螺釘?shù)募夹g(shù)要求，兩種試樣的室溫抗拉強度未見明顯差異。

使用OLYMPUSGX71型光學顯微鏡對螺釘表面缺陷及斷口處進行金相檢驗，如圖3和圖4所示。

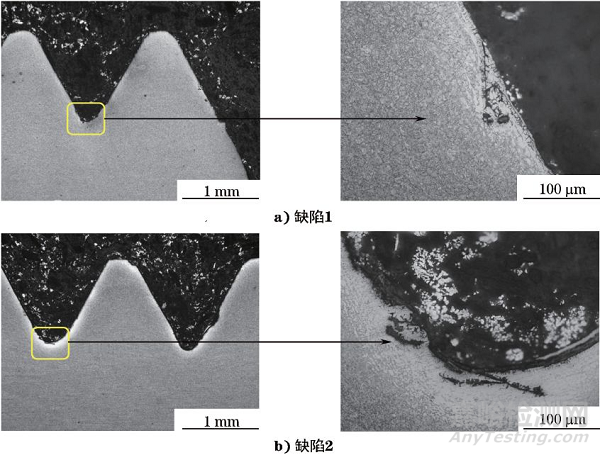

圖3 螺紋牙表面缺陷微觀形貌

由圖3可知，螺釘?shù)穆菁y牙上存在較多折疊缺陷，最長約0.30mm，大部分折疊位于螺紋牙中徑以下，多個折疊位于螺紋牙受力側，不符合GB/T 5779.3-2000«緊固件表面缺陷螺栓、螺釘和螺柱特殊要求»的技術要求。

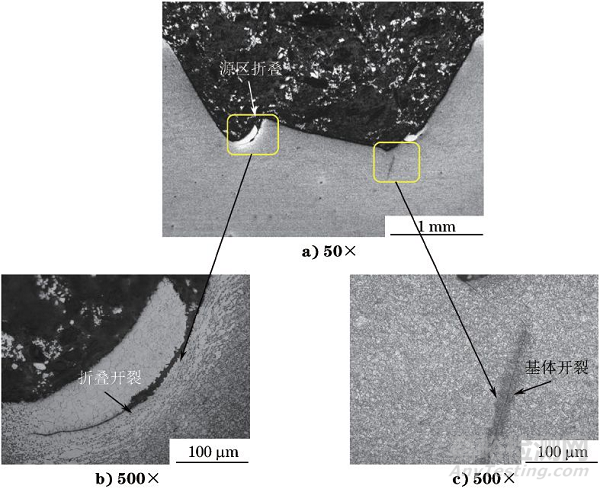

圖4 螺釘斷口顯微組織形貌

由圖4可知，螺釘斷口呈穿晶開裂，斷口源區存在折疊缺陷，螺釘表面未見明顯脫碳，斷口顯微組織為回火馬氏體，螺釘?shù)幕w顯微組織與斷口處顯微組織無明顯差異。

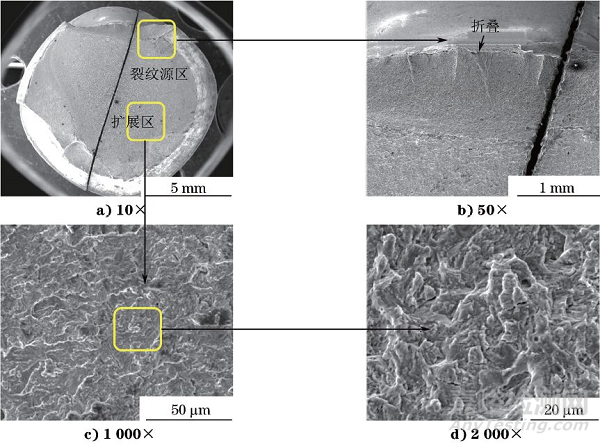

螺釘?shù)穆菁y牙表面和斷口的掃描電鏡(SEM)形貌如圖5和圖6所示。

圖5 螺紋牙表面缺陷SEM形貌

圖6 螺釘斷口SEM形貌

由圖5和圖6可知，螺紋牙表面存在大量以環向?yàn)橹鞯谋砻嫒毕?，裂紋源區位于螺紋牙底部表面，有的螺釘有多個裂紋源區，裂紋源區可見折疊缺陷，擴展區可見疲勞弧線和疲勞條帶。

螺紋牙表面的能譜(EDS)分析結果見表5，測試位置如圖7所示。

表5 螺釘表面的EDS分析結果(質量分?jǐn)?shù))

%

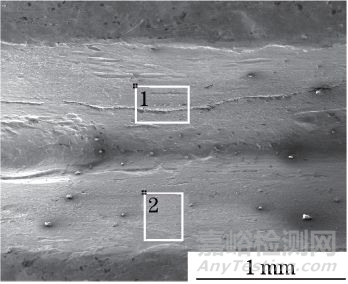

圖7 EDS分析位置

由表5可知，螺紋牙表面的主要元素成分為鋅、氧、鉻等。
