該矩形扭簧瞬時扭矩的計算公式為

式中：T′為扭簧的瞬時扭矩；E為彈性模量；D為扭簧的外徑；n為有效圈數。

計算不同扭轉角度下矩形扭簧的瞬時扭矩，結果如表1所示。

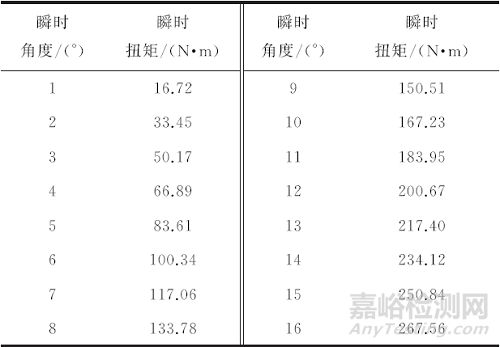

表1 不同扭轉角度下矩形扭簧的瞬時扭矩

由表1可知，當矩形扭簧扭轉相同角度(彈性變化階段)時，瞬時扭矩的改變量相同，并不受扭簧預置角度的影響，如圖1所示?？梢娫诰匦闻せ煞€(wěn)定應用的范圍內，預置角度的大小對于試驗分析各階段的數據無影響。

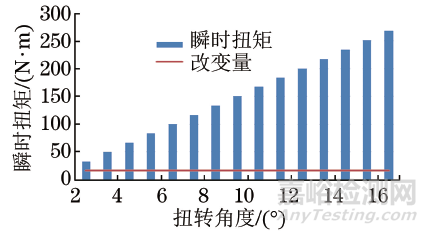

圖1 不同扭轉角度下矩形扭簧的瞬時扭矩及其改變量

為確保矩形扭簧在檢驗中不產生塑性變形，需要在其最大許用扭矩及最大許用角度內進行試驗。其中，最大許用扭矩可由極限扭矩計算得到。極限扭矩的計算公式為

式中：T_b為矩形扭簧的極限扭矩；σ_b為抗拉強度；K′為曲度系數。

式中：C為旋繞比。

由于矩形扭簧的最大許用應力為σ_b的0.5~0.6倍，為確保彈簧在使用中不出現塑性變形，所以取最大許用應力為0.5σ_b，該矩形扭簧的最大許用扭矩(T_max)的計算公式為

最大許用角度(ψ)的計算公式為

由于扭簧實現穩定應用的扭矩范圍是(20％~70％)T_max，經過計算得到該矩形扭簧的穩定扭轉角度最大為10.9°(由15.6°×70％得到)。由于試驗所需扭轉角度為8°，由此得出其最大預置角度不大于2.9°(由10.9°減8°得到，即試驗所需扭轉角度與穩定扭轉角度的差值)。為避免試驗時達到極限值，設置安全系數為0.6，上述計算結果乘以0.6后得到試驗預置角度不大于1.74°，預置扭矩不大于29.1N·m。

試驗驗證

在扭轉角度為8°的條件下，分別在未預置扭矩和預置扭矩為20N·m的情況下對該矩形扭簧的瞬時扭矩進行測試，發現當未預置扭矩時，矩形扭簧的瞬時扭矩分別為126，129，134，122，132N·m，當預置扭矩為20N·m時，矩形扭簧的瞬時扭矩分別為134，133，133，132，135N·m。可見預置扭矩為20N·m時，試驗結果較為穩定，重復性明顯提高。

結論

采用預置扭矩的方法對矩形扭簧進行扭矩檢測試驗，所得試驗結果的重復性明顯提高。在對矩形扭簧的扭矩檢測過程中，在彈性階段利用預置扭矩的辦法可以改善起測點不穩定的現象，減少或避免扭簧的非穩狀態對試驗結果的影響。

作者：常新宇，工程師，內蒙古第一機械集團有限公司
