該井封隔器以上使用了規格分別為?114.30mm×12.70mm，?114.30mm×9.65mm，?114.30mm×8.56mm，?88.90mm×6.45mm4種油管，分別用A，B，C，D表示。對上述不同規格油管進行宏觀檢查發現各油管管體和接箍均存在不同程度的腐蝕，具體情況見表1。

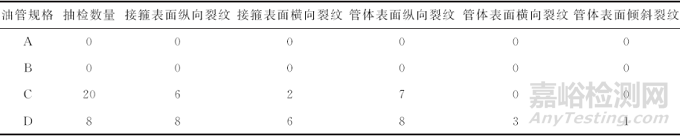

表1 各種腐蝕形貌的不同規格油管數量（根）

其中，9號油管(D油管)發生泄漏，其外螺紋接頭泄漏且發黑，管體中部存在縱向裂紋，如圖1和圖2所示；2號油管(D油管)外螺紋接頭大端發黑，如圖3所示，推測是由于天然氣滲入所導致；8號油管(C油管)接箍存在縱向裂紋，如圖4所示。

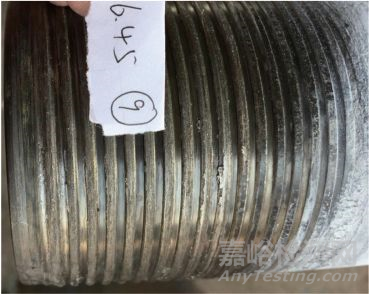

圖1 9號油管泄漏且發黑的外螺紋接頭

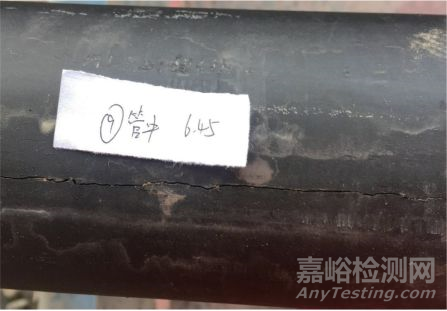

圖2 9號油管管體中部的縱向裂紋

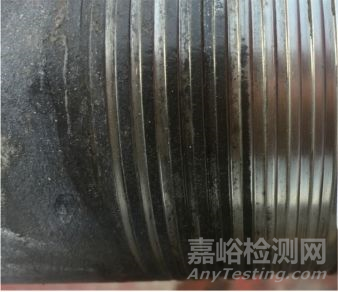

圖3 2號油管發黑的外螺紋接頭大端

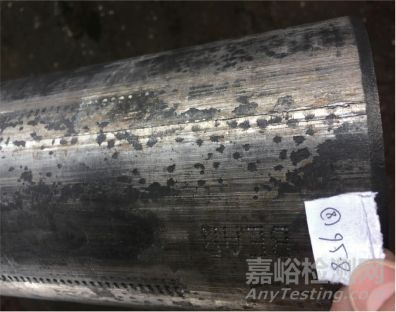

圖4 8號油管接箍的縱向裂紋

上述A，B，C，D規格的油管所處井深分別為10.68~1027.95m，1027.95~1625.47m，1625.47~6170.90m，6170.90~6441.20m。油管管體外徑、接箍外徑、壁厚、管體橫截面積、接頭橫截面積等參數情況如圖7所示?？梢?jiàn)上述油管中在完井管柱最下部的D油管的各參數值均最小。

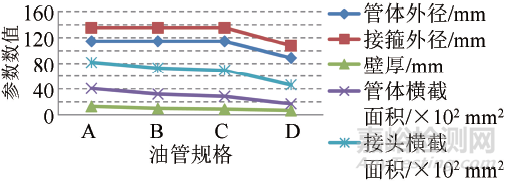

圖7 不同井段深度、不同規格油管的參數情況

結合表2可知，隨著井深的增加和油管上述參數尺寸的減小，開裂程度逐漸嚴重，開裂最嚴重的井段油管的受力條件和腐蝕環境最苛刻。

克深2-2-12高壓氣井所用的油管是特殊螺紋接頭油管，該種接頭雖然設計有金屬對金屬的密封結構，但抗壓縮效率只有管體的80％。在抽檢的8根D油管中就有1根油管(9號油管)外螺紋接頭泄漏且發黑，外螺紋接頭發黑的原因是天然氣中的碳原子沉積在螺紋表面。另外還有1根油管(2號油管)外螺紋接頭大端(接箍端面)有天然氣滲入的發黑痕跡，這說明D油管的密封性最弱，該規格油管不適用于該井的工況條件。

完井管柱在井下所受的載荷有自身重力、溫度變化引起熱脹冷縮導致的拉伸和壓縮載荷以及內、外壓載荷和振動載荷等。在放噴求產期間，完井管柱受熱伸長，由于其在井口被采油樹固定約束，在井底被封隔器固定約束，完井管柱受熱伸長后只能在套管里彎曲，且越到井下部管柱彎曲程度越嚴重。在壓裂期間油管受冷縮短，隨著油管溫度下降，完井管柱逐漸縮短變直，并承受拉伸載荷。

油管抗彎強度(K)和油管截面慣性矩(I)存在如下關系

K＝EI(1)

式中：E為油管材料彈性模量，該彈性模量為常數。

由式(1)可知，油管抗彎強度與其截面積成正比，截面積越小，油管抗彎強度越小，油管越容易彎曲。開裂最嚴重的D油管位于完井管柱最下部，這進一步說明在交變溫度載荷和腐蝕介質的共同作用下，油管應力腐蝕裂紋首先從管柱薄弱環節產生，油管失效最嚴重的位置，其受力條件和腐蝕環境最苛刻。

在熱脹冷縮交變載荷作用下，油管抗彎強度最小的部位更易承受反復彎曲疲勞載荷。如果存在腐蝕介質，在抗彎強度最小處油管最容易產生橫向應力腐蝕裂紋。該井C，D油管以縱向應力腐蝕開裂為主，但油管接箍及靠近接箍位置的管體也有橫向應力腐蝕裂紋，部分D油管的接箍端存在天然氣滲入現象，推測這與上述油管段承受反復彎曲載荷有關。依據油管接箍上的橫向裂紋方向特征判斷，熱脹冷縮交變載荷在該井油管失效過程中存在，但并不是主導載荷。

在放噴求產期間和壓裂注液期間，由于天然氣流量變化和注液泵壓波動，完井管柱會受到內壓和振動載荷，這會導致油管承受交變內壓疲勞載荷。在交變內壓疲勞載荷和腐蝕介質的共同作用下，根據ANSI/API TECHNICAL REPORT 5C3-2008(2015) Technical Report on Equations and Calculations or Casing，Tubing，and Line Pipe Used as Casing or Tubing；and Performance Properties Tables for Casing and Tubing，油管應力腐蝕開裂形式應當為縱向裂紋。該井油管失效原因主要為縱向應力腐蝕裂紋，這說明油管在使用過程中承受的交變內壓載荷是應力腐蝕開裂的主要應力來源。

對該井封隔器以上使用的4種油管按照ANSI/API TECHNICAL REPORT 5C3-2008(2015)進行力學性能計算，計算結果如表3所示，可見D油管的管體屈服強度、接頭連接強度、抗擠強度、抗壓強度均最小，其承載能力最低。D油管的縱向開裂最嚴重，這進一步說明在交變載荷和腐蝕介質共同作用下，油管應力腐蝕裂紋首先在管柱薄弱環節產生。D油管管體存在傾斜裂紋，而只有當油管承受扭轉載荷時才會產生傾斜裂紋，說明D油管在井下承受了扭轉載荷。

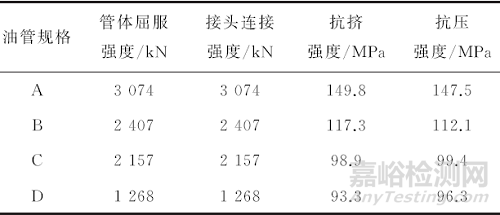

表3 不同規格油管力學性能計算結果

2.4.1 壓力計算條件

(1)A環空(油管與套管之間的空間)充滿密度為1.40g·cm-3的OS-200有機鹽。

(2)油管內為密度0.31g·cm-3的天然氣。

(3)D油管所處井深為6170.90~6441.20m。

2.4.2 壓力計算

(1)A環空充滿1.40g·cm-3有機鹽，D油管段管外液柱壓力為(6170.90~6441.20)×1.40×0.0098＝84.7~88.4MPa。

(2)油管內為密度0.31g·cm-3的天然氣，D油管段管內氣柱壓力為(6170.90~6441.20)×0.31×0.0098＝18.7~19.6MPa。

(3)井口油壓與A環空壓力相同時，D油管段上端壓差＝管外液柱壓力-管內氣柱壓力＝84.7-18.7＝66.0MPa，A環空壓力大于油管壓力；D油管段下端壓差＝管外液柱壓力-管內氣柱壓力＝88.4-19.6＝68.8MPa，A環空壓力大于油管壓力。

(4)井口油壓與A環空壓力差大于66.0MPa時，D油管段上端位置A環空壓力小于油壓；井口油壓與A環空壓力差大于68.8MPa時，D油管段下端位置A環空壓力小于油壓。

(5)井口油壓與A環空壓力差小于66.0MPa時，D油管段上端位置A環空壓力大于油壓；井口油壓與A環空壓力差小于68.8MPa時，D油管段下端位置A環空壓力大于油壓。

計算結果表明，在油管快速泄漏之前，存在油管內壓高于外壓的情況，雖然內外壓差沒有超過油管抗壓強度(96.3MPa)，油管不會發生內壓過載失效，但是在腐蝕環境和交變載荷條件下，油管具備產生應力腐蝕縱向裂紋的條件。

產生裂紋的C，D油管處在1625.47~6441.20m井段，該井段溫度為33~154℃。油管產生了應力腐蝕開裂，這說明S13Cr110鋼在33~154℃溫度范圍內對應力腐蝕敏感。其中，處于6170.90~6441.20m井段的D油管裂紋最多，該井段溫度為147~154℃，說明隨著溫度升高，油管的應力腐蝕裂紋增多。

由于完井管柱自重的原因，越靠近井口位置油管所受拉力越大。為滿足抗拉安全系數，油管設計時越靠近井口所選油管截面積越大。結合表2可知，該井位于10.68~1027.95m井段的A油管和位于1027.95~1625.47m井段的B油管均未產生裂紋，位于1625.47~6170.90m井段的C油管產生了裂紋，位于6170.90~6441.20m井段的D油管裂紋最多，這說明目前油管設計不符合油管的實際應用情況，應當從預防失效的角度對油管設計進行進一步研究。
