您當前的位置：檢測資訊 > 科研開發(fā)
嘉峪檢測網(wǎng) 2019-12-10 12:30
近日，太倉市市場監(jiān)管局在華東國際塑化城內(nèi)查封了一家涉嫌銷售假冒某國際知名品牌塑料粒子的經(jīng)銷商，共涉11種批號，共計1.76多萬噸。假冒產(chǎn)品危害了消費者的合法權益，擾亂了市場秩序，同時還為已經(jīng)售出的假冒偽劣塑料粒子生產(chǎn)出的產(chǎn)品埋下了質(zhì)量隱患。
如何管控非金屬材料的質(zhì)量，保證產(chǎn)品材料的一致性和穩(wěn)定性？
中國質(zhì)量認證中心2011年發(fā)布了《關于家用和類似用途設備用非金屬材料材質(zhì)一致性判定方法和準則的技術決議》（2011-TC04-2）。技術明確指出，只有同時滿足三項判定標準時，才能夠判定材質(zhì)是一致的。
下面，小編就給大家介紹一下判定材料一致性準則的三種實驗方法。
方法1：紅外光譜法（FTIR）
紅外光譜全名叫做傅里葉變換紅外光譜，是利用分子選擇性吸收某些特定波長的紅外線，產(chǎn)生特征紅外吸收譜帶，通過這些特征紅外吸收譜帶得到分子結構中的化學鍵或官能團信息，來進行物質(zhì)結構分析。不同的物質(zhì)基團官能團總類和排布不同，表現(xiàn)出的紅外光譜也不相同。

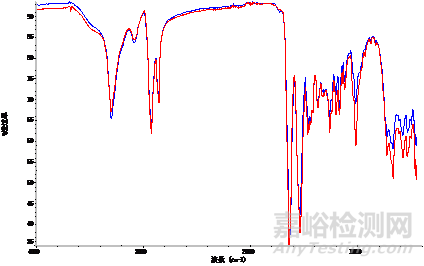

圖1：兩個樣品的紅外光譜的特征峰完全重合
說明2種樣品相同
圖2：兩個樣品的紅外譜圖的特征峰有差異
說明2種樣品不同
方法2：差示掃描量熱法（DSC）

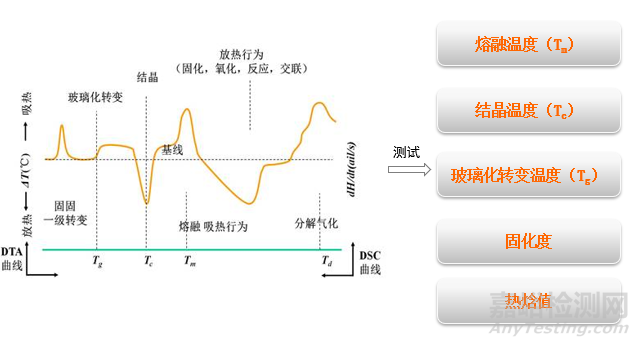

差示掃描量熱分析儀（DSC） 是在控制溫度變化情況下，以溫度（或時間）為橫坐標，以樣品吸熱或放熱的速率為縱坐標所得的掃描曲線。根據(jù)物質(zhì)的吸熱與放熱情況，可以獲得物質(zhì)的熔點，結晶溫度，玻璃化轉變溫度，固化度和熱焓值等。
對于非結晶性材料（如橡膠，聚碳酸酯PC，聚甲基丙烯酸甲酯PMMA等）有玻璃化轉變溫度，而對于結晶性材料（如聚乙烯PE，聚丙烯PP，聚酰胺PA等）有明顯的熔點和結晶溫度峰。通過對DSC曲線形狀和變化趨勢的分析，可以對比出材料的不同。
例如：圖3中的樣品熔點256℃，圖4中樣品的熔點是261℃，兩種樣品的熔點不同，因此不是同一種材質(zhì)。
圖3：樣品熔點256℃

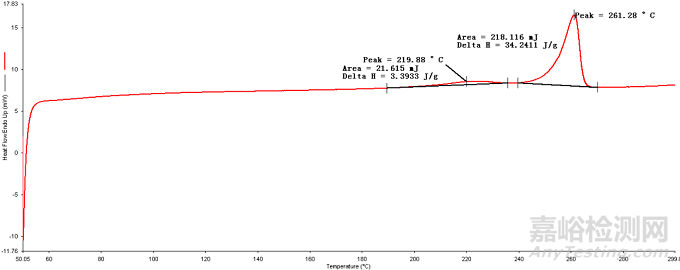

圖4：樣品的熔點是261℃
方法3：熱重分析法（TGA）

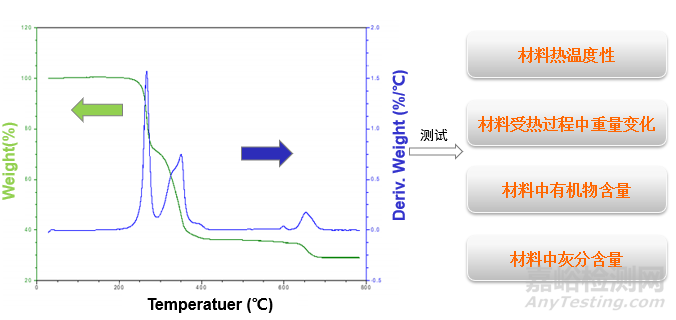

熱重分析的原理是在程序控制溫度下測量樣品的質(zhì)量與溫度變化關系的一種熱分析技術，用來研究材料的熱穩(wěn)定性和組分。隨著溫度的升高，被測試樣品分解的順序是：最先發(fā)生分解的是水分、溶劑和單體等物質(zhì)，然后是聚合物組分的分解，再次是碳黑，碳纖維，碳酸鈣等無機物的分解，最后剩余的物質(zhì)就屬于燃燒的殘余灰分。
例如：圖5和圖6分別是兩種樣品的TGA曲線圖，可以看出兩種樣品熱分解的過程和燃燒殘余都是相同的，從圖7中也可以反映出兩者的TGA曲線是重合的。

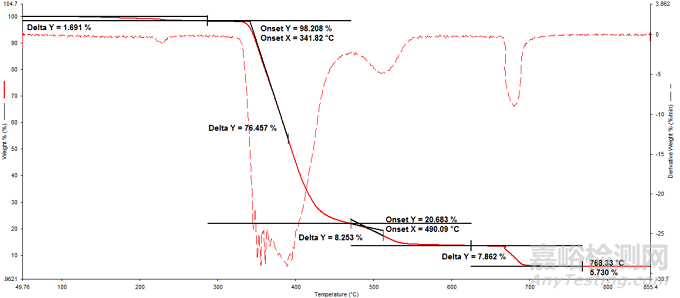

圖5

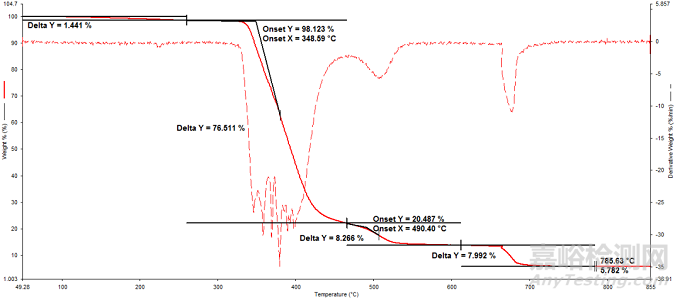

圖6

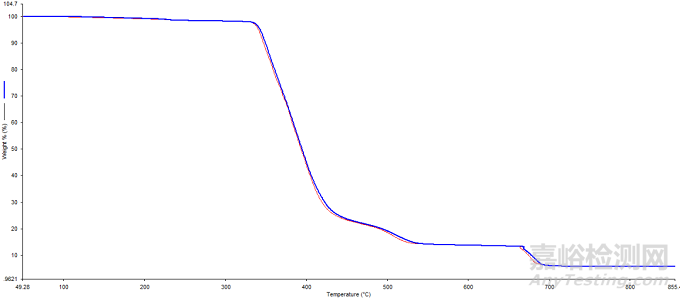

圖7
除了以上的紅外分析法、差示掃描量熱法和熱重分析法以外，還可以測試樣品的物理性能，如密度、拉伸、彎曲、沖擊等作為輔助手段。以下表格中總結了材料一致性的判定規(guī)則。
項目
檢測標準
判定準則
紅外光譜
GB/T 6040
《紅外光譜分析方法通則》
1.材料主要特征峰一致
2.特征峰峰值波數(shù)無明顯變化
3.特征峰峰形和相對強度不變
差示
掃描量熱
GB/T 19466.1/2/3
《塑料 差示掃描量熱法(DSC)》
1.曲線的形狀（玻璃化溫度、結晶溫度、熔融溫度等特征溫度峰）無明顯的變化
2.溫度變化不大于5℃，同類溫度變化趨勢一致（同大或同小）
熱重分析
ISO 11358
《塑料 高聚物的熱重分析法(TG) 一般原則》
1.曲線的形狀和變化趨勢（拐點和降解的速率等）無明顯變化
2.降解變化數(shù)量相同
3.降解起始溫度、終止溫度和一階微分峰溫變化不大于25℃
4.各降解段降解量和殘余量變化不大于8%
本表內(nèi)容引自《關于家用和類似用途設備用非金屬材料材質(zhì)一致性判定方法和準則的技術決議》（2011-TC04-2）
對非金屬材料進行一致性判斷，可確保不同批次原材料的一致性，杜絕原材料出現(xiàn)問題，確保產(chǎn)品的品質(zhì)。
來源：SGS限用物質(zhì)測試服務
關于我們 聯(lián)系我們 營業(yè)執(zhí)照 全國服務電話：400-818-0021 嘉峪檢測版權所有 備案號：京ICP備14047019號-2
京公網(wǎng)安備11010802046783號
