1Cr18Ni9Ti是一種較典型的18-8型奧氏體不銹鋼，具有良好的塑性和韌性，加工硬化速率較高，只能通過冷加工提高強度，目前在航空、航天領域應用廣泛。

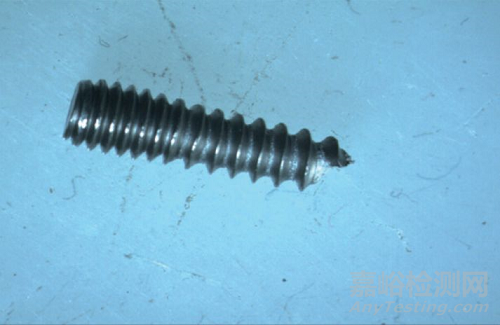

某公司產生的標準GB/T 819.2—2016，規格M3×12，材質1Cr18Ni9Ti沉頭螺釘，在裝配后做耐久振動試驗時，20余件全部斷裂。斷裂件整體形貌如圖1所示。

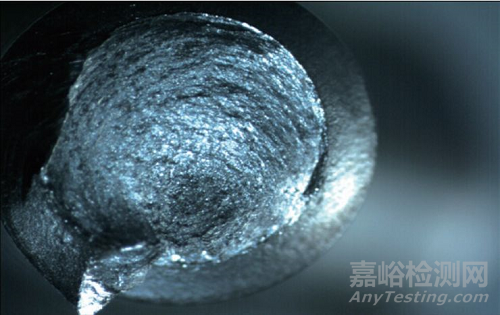

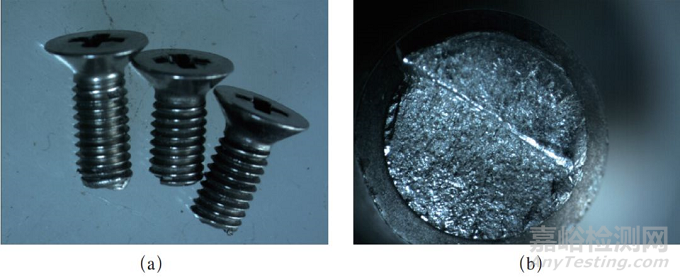

圖1 斷裂件
由圖1可知，斷件未發生明顯塑性變形，斷口較為平齊，呈灰白色，未見腐蝕特征，斷面1/3處有一臺階，裂紋源位于臺階兩側，源區呈光亮色，有擴展臺階。
1.分析驗證

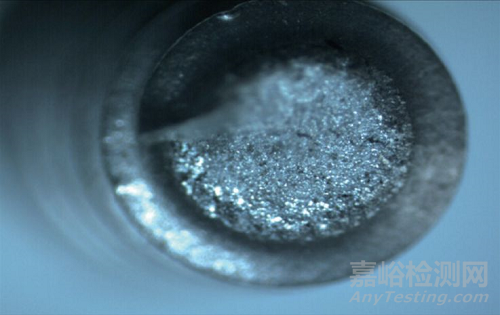

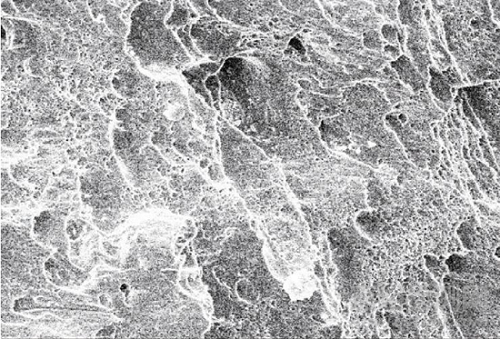

斷裂件微觀斷口形貌特征如圖2所示。從圖2中可以看出：裂紋源區由于磨損嚴重，看不出具體形貌；擴展區呈典型的疲勞條帶。由此可知，此螺釘斷裂方式為疲勞斷裂。

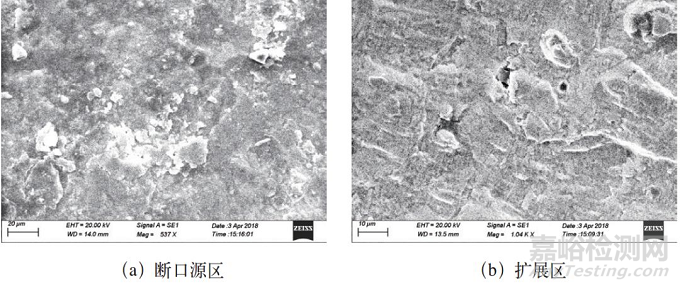

圖2 微觀斷口分析
（2）顯微組織分析
對斷裂件進行金相分析，結果如圖3所示。

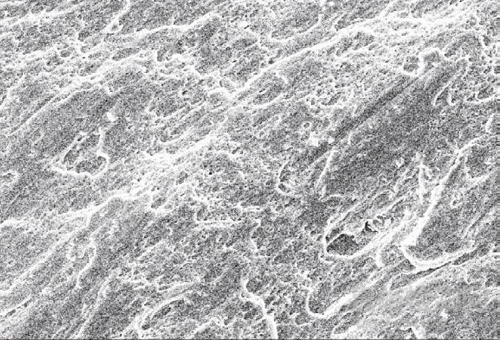

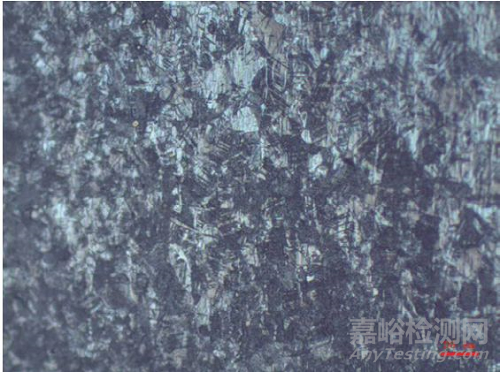

（a）斷口處顯微組織（500×）
（b）斷裂件非金屬夾雜物（100×）

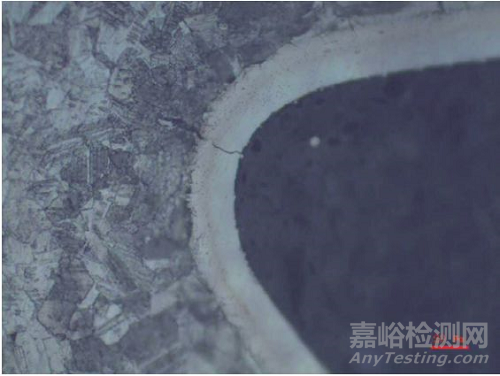

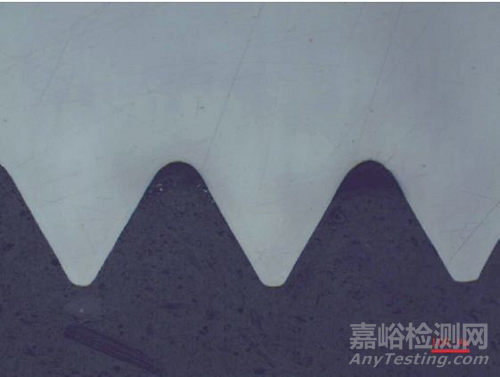

（c）斷口處牙根裂紋（500×）

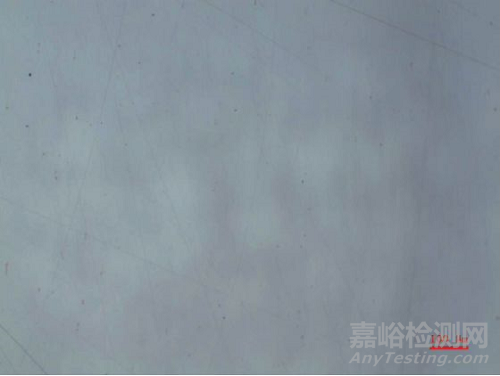

（d）不連續性（100×）
圖3 斷裂件顯微組織
通過顯微組織分析，螺栓表層存在白亮層，厚度約為40μm，對白亮層進行顯微硬度分析，結果見表1。
表1 白亮層硬度值
（3）力學性能分析
對斷裂件及同批次完好件做硬度分析，具體試驗結果見表2。
表2 硬度值 （HV3）
對同批次完好件進行拉伸、破壞扭矩試驗，具體試驗結果見表3。

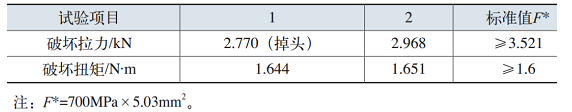

表3 拉力和破壞扭矩
依據GB/T 819.2—2016、GB/T 3098.6—2014技術條件，破壞拉力不滿足標準要求，而破壞扭矩在標準值下限。
（4）對比驗證
為進一步分析螺釘斷裂原因，對同批次完好件進行扭斷和拉斷試驗，具體分析結果如圖4所示。
（a）扭斷（30×）
（b）拉斷（6.7×）
（c）拉斷（30×）
（d）拉伸斷口
（e）扭斷斷口
（f）扭斷斷口
圖4 扭斷與拉斷斷口

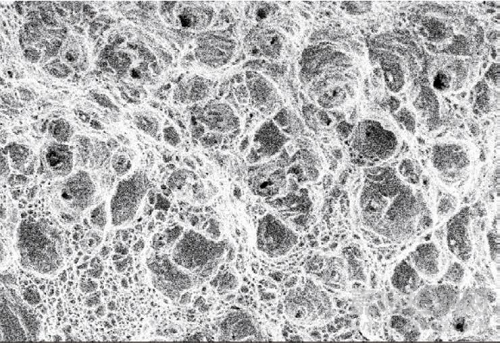

通過對比，扭斷斷口呈旋轉特征，而拉斷斷口明顯產生縮頸，且斷口均呈灰色特征。微觀斷口均為韌窩形貌，與斷裂件斷口明顯存在較大差異。
2.分析與討論
3.結語
綜上所述，該斷裂產品性能與GB819.2—2016中規定的A2-70性能等級不符。螺釘斷裂方式為疲勞斷裂。由于產品強度較低，安裝后做耐久振動時，受雙向彎曲載荷作用，在螺釘兩側牙根部位形成裂紋，裂紋進一步擴展直至相交斷裂形成臺階。建議在使用前對螺釘性能進行復查，確保滿足產品標準要求。
作者：李祥軍，河南航天精工制造有限公司
來源：金屬加工
