疲勞載荷下結構斷裂可靠性分析技術

嘉峪檢測網 2019-12-18 10:57

疲勞/斷裂可靠性研究旨在從經濟性和維修性要求出發，在規定工作條件下、在完成規定功能下，在規定的使用期間內，使結構因疲勞或斷裂而失效的可能性減至最低程度。

本文重點介紹損傷容限可靠性分析相關知識，首先了解一下斷裂的四個階段。

疲勞斷裂過程受許多因素的影響，比較復雜，但按裂紋發展過程大致可分為四個階段：

1、裂紋成核階段

在交變載荷作用下，構件如果沒有裂紋或是無缺陷的光滑的零部件，雖然名義應力小于材料的屈服極限，但因?yàn)椴牧喜痪鶆?，在?gòu)件的表面局部區域仍然能產生滑移。用力學原理來解釋，由于構件表面是平面應力狀態，容易產生滑移，但看不到塑性變形特征。由于多次反復的循環滑移過程，便產生金屬擠出和擠入的滑移帶，由此形成微裂紋的核。

2、微裂紋擴展階段

裂紋極形成后，微裂紋沿與主應力軸承45°的滑移面擴展。此階段擴展深入表面很淺，大約十幾微米，而且是有許多沿滑移帶的裂紋，這個過程是裂紋擴展的第一階段。

3、宏觀裂紋擴展階段

這一階段是從微觀裂紋逐漸過渡過來的宏觀階段，裂紋擴展速率增加，擴展方向與拉應力垂直，且是單一裂紋擴展。一般認為裂紋長度a 在0.01mm~acr 范圍內的擴展為宏觀裂紋擴展階段，又稱為裂紋擴展的第二階段。

4、最后斷裂階段

當裂紋擴展到足夠大即達到臨界尺寸acr時，便會產生失穩擴展而很快斷裂。

疲勞載荷下結構的斷裂可靠性分析——損傷容限分析

1、結構損傷容限設計概念

（1）由于結構材料缺陷、制造和裝配過程造成的損傷和使用中可能產生的損傷，結構在出廠和大修后，使用前不可避免地存在著初始缺陷，而且在指定的無損檢測手段下可能漏檢。損傷容限設計承認結構在使用前帶有可能漏檢的初始缺陷，要求這些缺陷在規定的檢查間隔內的擴展控制在一定范圍，在此期間內結構應滿足規定的剩余強度要求，以保證結構的安全性與可靠性。對于按損傷容限準則設計的結構，損傷容限要求是保證其安全性、可靠性的主要手段。

損傷容限設計已在飛機結構中得到貫徹，并有相應的規范：如：GJB776-89、GJB775.1-89，對民用運輸機的損傷容限要求則在適航條例CCCR/FAR25.571條中給出。對于其它裝備結構而言，損傷容限設計也有廣泛的應用前景。

（2）結構損傷容限分析的目標是通過裂紋擴展與剩余強度分析確定結構合理的檢查間隔，判斷它是否滿足結構對應的檢查類型所規定的檢查間隔要求。對軍用飛機結構而言，GJB776-89中規定了6種不同檢查度的結構類型對應的典型檢查間隔，見表1。

表1 可檢查度與典型檢查間隔

可檢查度	典型檢查間隔
飛行明顯可檢	1次飛行
地面明顯可檢	2次飛行(1天)
巡回目視可檢	10次飛行
特殊目視可檢	1年
場站或基地可檢	1/4壽命期
使用中不可檢	一倍壽命期

（3）為實現上述目標，結構損傷容限分析主要包含如下內容：

(a) 確定初始缺陷的形狀和尺寸，GJB776-89中針對結構關鍵部位不同形式規定了對應的初始缺陷形狀(孔邊角裂紋、表面裂紋、穿透裂紋等)和尺寸。初始缺陷尺寸是由規定的無損檢測手段和方法按90%的裂紋檢出概率和95%的置信度水平所得出的。

(b) 對含裂紋結構進行剩余強度分析，確定在規定的損傷容限載荷作用下的最大允許裂紋尺寸(臨界裂紋尺寸)。

(d) 依據對裂紋擴展壽命的可靠性要求，選取對應的裂紋擴展壽命分散系數，確定安全裂紋擴展壽命——檢查周期。

2、結構剩余強度可靠性分析

（1）剩余強度載荷P_syu

結構剩余強度要求是在未修使用期內含裂紋結構仍能承受剩余強度載荷。剩余強度載荷應大于規定的檢查間隔內預期的最大載荷。對于在損傷容限結構中比較重要的緩慢裂紋擴展結構(屬于場站級或基地級可檢以及不可檢結構)而言，剩余強度載荷應為二倍典型檢查間隔內出現的最大載荷，對軍用飛機而言，可反映個別飛機使用中可能遇到的載荷超出平均值很多的情況。即對場站或基地級可檢的結構，剩余強度載荷應取五倍壽命期內出現的最大載荷，而對不可檢結構，剩余強度載荷應取二十倍壽命期內出現的最大載荷。這樣給出的剩余強度載荷要由編制載荷譜時所得的載荷累積頻數曲線外推得到。由于這種外推有時很難準確，因此，GJB776-89規定，如果外推所得剩余強度載荷低于結構的限制載荷(使用載荷)，剩余強度載荷應取為限制載荷；若高于限制載荷，則最大不超過一個壽命期內最大載荷的1.2倍。

（2）剩余強度評估與臨界裂紋尺寸

A) 未修使用期內結構可承受剩余強度載荷可等價為該使用期內結構的裂紋尺寸不大于剩余強度載荷對應的臨界裂紋尺寸。對穿透裂紋而言，臨界裂紋尺寸即為臨界裂紋長度a_cr；對表面裂紋、孔邊與棱角裂紋等而言，其裂紋尺寸有深度、寬度兩個尺寸，臨界裂紋尺寸用(a_cr，c_cr)表示。

B) 臨界裂紋尺寸由如下斷裂判據得到：

(a) 對于三維裂紋(孔邊與棱邊角裂紋、表面裂紋等)和厚度超過的厚板穿透裂紋，有

K=K_Ic (1)

式中：K——裂紋尖端應力強度因子；

K_Ic——材料的平面應變斷裂韌度，可由有關材料手冊中查出。

(b) 對于薄板穿透裂紋，有

K=K_c (2)

式中：K_c——該厚度下薄板材料的平面應力斷裂韌度，通常它由K曲線與薄板材料K_R曲線相切的條件求出，《飛機結構金屬材料力學性能手冊第2卷》中給出了部分飛機結構金屬薄板材料的K_R曲線。

(c) 用于計算臨界裂紋尺寸的含裂紋結構的應力強度因子K公式可由《應力強度因子手冊》中查出，或以該手冊中相關裂紋情況K公式為基礎，由組合法或疊加法得到。對于用應力強度因子手冊無法獲得的復雜結構的應力強度因子則需用有限元素法加以計算。

3、裂紋擴展壽命分析與檢查間隔

（1）裂紋擴展壽命分析

1）疲勞裂紋擴展速率(da/dN)

A) 指定應力比R對應的疲勞裂紋擴展速率通常采用如下帕瑞斯(Paris)公式：

疲勞載荷下結構斷裂可靠性分析技術

式中：a——裂紋長度；

N——循環數；

ΔK——應力強度因子變程；

C、n——材料常數，可在對應的材料手冊(如：《飛機結構金屬材料力學性能手冊第2卷》)中查出。

B) 考慮不同應力比影響的疲勞裂紋擴展速率通常采用如下Walker公式：

疲勞載荷下結構斷裂可靠性分析技術

式中：M₁、M₂——應力比影響系數；

C、n——材料常數，即為對應的帕瑞斯公式材料常數

《軍用飛機疲勞損傷容限耐久性設計手冊.第三冊損傷容限設計》表6-11、6-12中給出了部分國內外材料的C、n、M₁和M₂取值。

2）恒幅交變載荷下的疲勞裂紋擴展壽命

當構件承受均值與幅值均不變的恒幅交變載荷作用時，da/dN公式采用Paris公式，裂紋擴展壽命循環數Nc可由下式積分得到：

疲勞載荷下結構斷裂可靠性分析技術

式中：a₀——初始缺陷(裂紋)長度；

a_cr——臨界裂紋尺寸。

若構件的K公式表示為

K=X·Y(a) (6)

式中：X——廣義載荷；

Y(a)——結構形狀、尺寸及裂紋長度的函數。

則有

疲勞載荷下結構斷裂可靠性分析技術

3）塊譜下的疲勞裂紋擴展壽命

若構件承受塊譜作用，塊譜的每個譜塊(周期)由p級構成，每級的載荷變程為，應力比為R_i，循環數為n_i (i=1，2，…，p)，各級載荷按低－高－低排列。在相鄰兩級載荷比不超過1.3倍條件下，其疲勞裂紋擴展壽命譜塊數(周期)數可由下式計算：

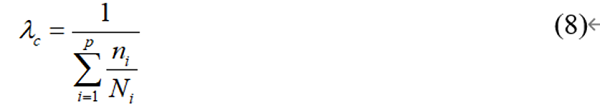

疲勞載荷下結構斷裂可靠性分析技術

式中：N_i——每級載荷單獨作用時裂紋從a₀擴展到a_cr對應的裂紋擴展循環數。

4）隨機譜下的疲勞裂紋擴展壽命

在隨機譜下，由于高、低載荷交互作用產生超載遲滯效應，因此，其裂紋擴展壽命計算采用超載遲滯模型，常用的有惠勒(Wheeler)模型、改進的威倫伯格(Willenborg)模型和閉合效應模型等。下面介紹用改進的威倫伯格模型計算隨機譜下疲勞裂紋擴展壽命的方法。

（A）改進的威倫伯格模型

基本假設是：

(a) 當從超載的最大循環應力突然降低時會產生遲滯作用。

(b) 遲滯的大小與最大應力的降低量成正比。

(d) 每加一次超載，便引起一次新的遲滯。

裂紋擴展速率公式為：

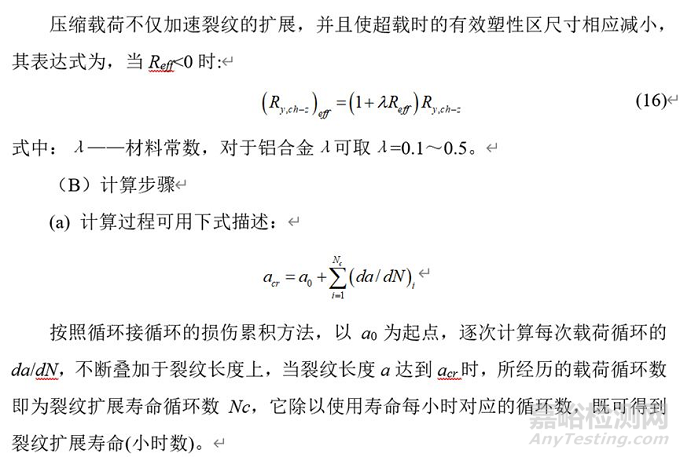

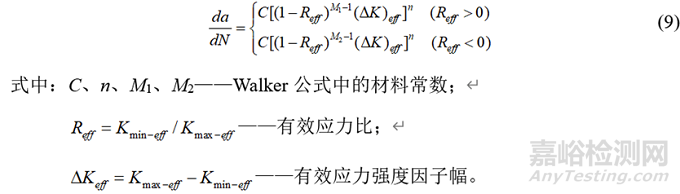

疲勞載荷下結構斷裂可靠性分析技術

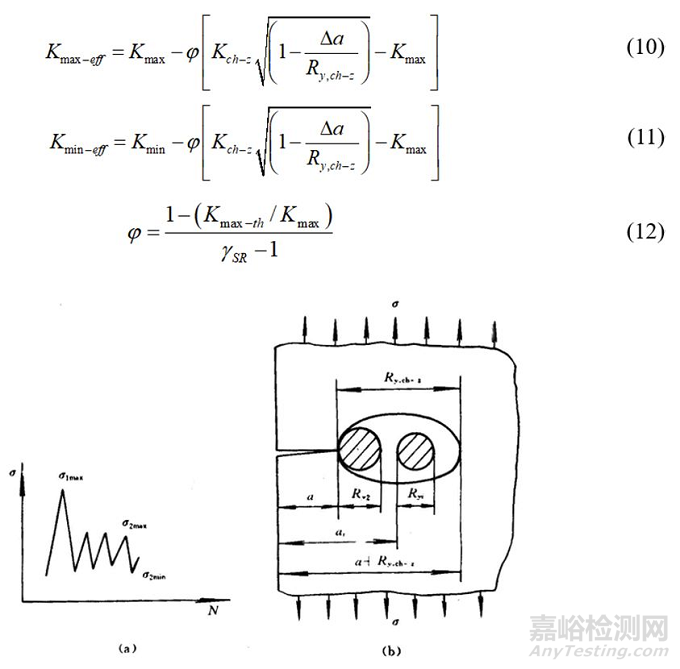

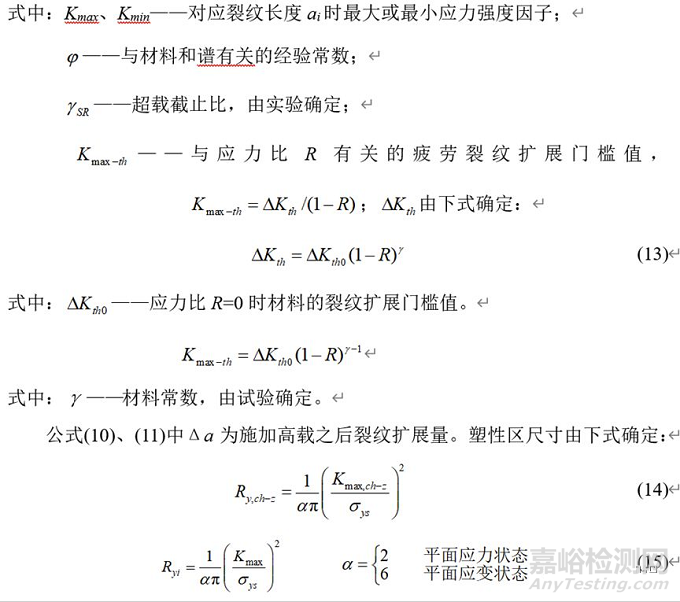

參見圖1，設裂紋長度為a時，施加一超載，其應力強度因子為K_ch-z，產生塑性區尺寸為R_y,ch-z，超載后，裂紋長度a_i時塑性區尺寸為R_yi，當(a_i+R_yi)<(a+R_y,ch-z)時，裂紋擴展就發生遲滯，此時有

疲勞載荷下結構斷裂可靠性分析技術

圖1 裂紋擴展遲滯模型

疲勞載荷下結構斷裂可靠性分析技術

（2）檢查間隔

上述裂紋擴展壽命分析所得的裂紋擴展壽命是中值壽命，按照指定的可靠度要求，依據裂紋擴展壽命的分散性，確定對應的裂紋擴展壽命分散系數。通常認為裂紋擴展壽命服從對數正態分布，其對數壽命標準差約為 0.09，當可靠度取 0.999時，對應的分散系數取為2。因此，將裂紋擴展壽命分析所得的中值裂紋擴展壽命除以2可得可靠度為 0.999對應的安全裂紋擴展壽命，它即可作為損傷容限對應的檢查間隔。

疲勞載荷下結構斷裂可靠性分析技術

來源：可靠性知識
