摘要
2020版0512高效液相色譜法新增內容較多，本文對其進行匯總整理，并與USP、EP相關收錄內容進行對比，以期了解其內涵，在日常工作中更好的運用，解決實際問題。不足與錯誤之處望同行批評指正。
一、對儀器的一般要求和色譜條件—新增電噴霧檢測器
1.1測定原理：基于霧化檢測器的原理，洗脫液經霧化后形成顆粒，經過蒸發管干燥后與帶電氮?dú)馀鲎?，使得分析物顆粒表面帶上正電荷，最后通過靜電計測量分析物顆粒表面的電荷量。CAD的定量基礎為峰面積與分析物顆粒表面所帶電荷量相關，分析物顆粒表面電荷量與分析物質量相關。
1.2 檢測器示意圖：示意圖如下，柱子的洗脫液被霧化，流動相也被蒸發，類似于ELSD或MS檢測器，氣化的分析物與氮?dú)饬骰旌希ǖ獨饬饕驯浑姇炨樂烹娧b置帶上了正電荷），電荷隨之轉移到分析物顆粒上，為了提高信號的質量，流動相中較大的物質在離子阱中被除去。剩余的帶電分析物離子被靜電檢測器檢測到。
CAD對揮發性比流動相小的化合物都有足夠的靈敏度，流動相中不能含有不揮發性的鹽類。
1.3適用范圍：適用于紫外吸收較弱或無紫外吸收雜質的檢測，可作為RI或ELSD代替的檢測器測定糖類或其它碳水化合物。（本節摘自藥事縱橫分析方法開發-檢測器的選擇）
二、對儀器的一般要求和色譜條件—新增分析方法允許的調整范圍
2.1、調整范圍
分析方法在其使用周期里極有可能發生變更或調整。例如，如果方法不再滿足性能要求，就可能要求改變方法參數以達到最初制定的性能指標。那么何時要對方法進行重新驗證以及如何將其形成文件。
驗證過的分析方法常常不能達到預期的效果。比如，液相色譜峰達不到方法規定的分離度?？赡艿脑蛴校?/span>
1. 方法由研發實驗室轉移到常規實驗室，或在常規實驗室間進行轉移。
2. 把法定方法或標準方法引入實驗室。
3. 使用了相同或不同廠家不同型號的儀器，其性能參數不同，比如不同 HPLC 的延遲體積不同。
4. 使用時間久了，色譜柱性能發生改變。
5. 新批號的色譜柱性能不同。
6. 引進新技術優化分析，例如，節約運行成本，減小色譜柱內徑以節約流動相，或減小粒徑以節約分析時間。
通常分析人員會嘗試改變一些方法參數，如流動相組成、柱溫或流速，以使方法性能達到原來的技術指標。但分析人員對這類改變以后是否需要重新驗證方法不甚清楚。
在歐洲藥典EP9.0、美國藥典USP40-NF35的色譜法通則及2020版《中國藥典》通則0512征求意見中可以找到這個問題的答案。這些通則中列出了液相色譜和氣相色譜中的一些性能參數，只要符合系統適用性的要求，這些參數即使改變也無需重新驗證，各國藥典相關要求如下表所示：
|
高效液相色譜法 |
USP |
EP |
Chp2020 |
|
固定相 |
/ |
/ |
不得改變固定相的理化性質，如填料材質，表面修飾及 鍵合相均需保持一致；從全多孔填料到表面多孔填料的 改變，在滿足上述條件的前提下是被允許的 |
|
色譜柱長度 |
±70% |
±70% |
改變色譜柱粒徑和柱長后，L/dp 值(或 N 值)應在原有數值 的-25%～+50%范圍內 |
|
內徑 |
可調整，但線速度不變 |
±25% |
/ |
|
粒徑 |
可以減小50%，不能增加 |
可以減小50%，不能增加 |
同柱長要求 |
|
流速 |
±50%，線速度不變，調整幅度可以更高 |
±50% |
F2=F1×[(dc2 2×dp1)/(dc1 2×dp2)]，在此基礎上可以根據實際 使用時系統壓力和保留時間，允許流速在±50%的范圍內 進行調整 |
|
柱溫 |
±10 ℃ |
±10% |
當溫度有規定時，可在±10℃范圍內調整 |
|
進樣量 |
可以減?。?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">LOD和重復性沒問題） |
可以減?。?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">LOD和重復性沒問題） |
Vinj2=Vinj1×(L2×dc2 2)/(L1×dc1 2)，并根據靈敏度的需求進行 調整。即便沒有對色譜柱尺寸進行調整，進樣體積也可調整以滿 足系統適用性的要求 |
|
pH |
±0.2 |
±0.2（中性物質±1） |
除另有規定外，流動相中水相 pH 值可在±0.2pH 范圍內進 行調整 |
|
UV波長 |
不允許調整 |
不允許調整 |
不允許改變 |
|
緩沖液中鹽濃度 |
±10% |
±10% |
可在±10%范圍內調整 |
|
流動相組成 |
少量組分（<50%）相對變化量±30%或絕對變化量為±10%，取二者較小者 |
少量組分相對變化量±30%或絕對變化量為±2%，取二者較小者 |
等度洗脫流動相比例：最小比例的流動相組分可在相對值±30%或者絕對值±2% 的范圍內進行調整（兩者之間選擇最大值）；最小比例流動 相組分的比例需小于（100/n）%，n 為流動相中組分的個 數 梯度洗脫程序：tG2=tG1×(F1/F2)×[(L2×dc2 2)/(L1×dc1 2)]，保持不同規格色譜 柱的洗脫體積倍數相同，從而保證梯度變化相同，并需要 考慮不同儀器系統體積的差異 |
|
氣相色譜法 |
USP |
EP |
Chp2020 |
|
色譜柱長度 |
±70% |
±70% |
不涉及 |
|
色譜柱內徑 |
±50% |
±50% |
|
|
粒徑 |
允許變化必須通過系統適用性實驗 |
-50%，不得增大 |
|
|
液膜厚度 |
-50~100% |
-50~100% |
|
|
流速 |
±50% |
±50% |
|
|
柱溫 |
±10 % |
±10 % |
|
|
進樣量 |
可以減?。ㄈ绻?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">LOD和重復性沒問題） |
可以減小（如果LOD和重復性沒問題） |
Chp相關備注：F1：原方法中的流速 F2：調整后方法中的流速 dc1：原方法中色譜柱的內徑dc2：調整后方法中色譜柱的內徑 dp1：原方法中色譜柱的粒徑 dp2：調整后方法中色譜柱的粒徑；Vinj1：原方法中進樣體積；Vinj2：調整后方法中進樣體積；L1：原方法中色譜柱柱長 L2：調整后方法中色譜柱柱長 tG1：原方法的梯度段洗脫時間 tG2：調整后的梯度段洗脫時間，可通過相關軟件計算表 1 中流速、進樣體積和梯度洗脫程序的調整范圍，并根據色譜峰分離情況進行微調。若調整超出上表中規定的范圍，調整的方法應進行相應的方法學驗證。
以上給定的限度范圍不得理解為任何方法都可以在所有性能參數的限度范圍內任意改變。USP和EP要求在任何變更之后進行系統適用性試驗。如果能夠達到系統適用性的標準，則不要求進行重新驗證。換句話說，應對方法的性能進行證實，但不需要重新驗證。基點應該是前一次重新驗證的參數，而不是方法發生變更的前一次參數。例如， 如果最初驗證的流速是1.0ml/min，第一次變?yōu)?/span>1.4（40%），接著又 變成1.7（從前一次變化算是20%，而按基點計算應是70%），這時， 即使能夠通過系統適用性試驗，也要重新進行方法驗證。下圖給出了色譜法需要變更時可以遵循的流程圖。
2.2、方法調整與方法驗證中耐用性的關系
液相色譜法中的典型影響耐用性的變動因素
|
可變參數 |
允許變化范圍 |
|
分離檢測系統典型變量 |
|
|
流動相的pH值（HPLC） |
用于流動相制備的緩沖溶液的pH能夠在±0.2或指定的范圍內調整。 |
|
流動相的組成 |
用于流動相中有機相的比例調整，通常情況是在±5%的范圍內進行調整。 |
|
緩沖液中鹽的濃度（HPLC） |
用于制備流動相的緩沖溶液的鹽的濃度能在±10%的范圍內調整，且允許的變動符合上述要求。 |
|
紫外檢測器波長（HPLC） |
方法中偏離指定波長是不被允許的，檢測器供應商指定的程序或其他程序可以被用于確認檢測器波長的誤差最大不能超過±3 nm。 |
|
柱溫（HPLC） |
能被在±10%范圍內調整。為了提高保留時間的可控性和重現性推薦使用柱溫箱。 |
|
其它項 |
|
|
供試品的穩定性、樣品的提取效率、濾膜吸附、方法的重現性等 |
|
由上述內容可知，方法驗證中的耐用性與方法可調整范圍的異同點如下：
|
不同點 |
方法的耐用性 |
方法的可調整范圍 |
|
目的 |
評估方法的耐受性 |
當方法無法滿足測定要求時，確定允許方法調整的范圍 |
|
適用范圍 |
所用涉及驗證的方法，均需進行該項 |
方法轉移過程、更換不同型號檢測儀器、引進新檢測技術等 |
|
相同點 |
方法的耐用性 |
方法的可調整范圍 |
|
評價指標 |
采用系統適用性實驗及樣品的測定結果進行評估 |
同耐用性評價指標 |
2.3、重新驗證
下列情況要求重新進行方法驗證：
1) 為達到最初的性能要求而變更方法，且該變更超出了相關指導原則的容許范圍
2) 分析的新化合物不在方法的原定范圍內
3) 樣品基質發生改變
發生任何這類變更時，均應按變更控制程序要求將其形成文件，并對方法進行重新驗證。變更控制程序應要求明確變更原因。變更應得到授權并制成文件后方可實施。應證明性能測試的合理性并制成文件，并且變更應予以正式發布。
三、系統適用性實驗（與USP、EP對比列表統計異同）
色譜系統的適用性試驗通常包括理論板數、分離度、靈敏度、拖尾因子和重復性等五個參數。按各品種正文項下要求對色譜系統進行適用性試驗，即用規定的對照品溶液或系統適用性試驗溶液在規定的色譜系統進行試驗，必要時，可對色譜系統進行適當調整，以符合要求。
|
參數 |
2020版《中國藥典》 |
USP |
EP |
|
理論踏板數（n） |
按 n = 16(tR/W)2或 n = 5.54(tR/Wh/2)2計算色譜柱的理論板數。tR、W、Wh/2可用時間或長度計（下同），但應取相同單位。 |

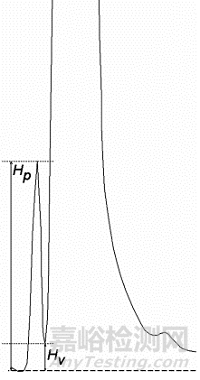

計算公式同《中國藥典》 峰谷比（p/v）峰谷比用于當分離兩峰的基線無法達到時，作為在有關物質的測定時的系統適用性參數，如下圖3所示，當使用了電子積分儀時，可能以n = 5.54(tR/Wh/2)2方便的測定理論踏板數，當有爭議時，將只使用基于基線處的峰寬度的方程式。 |
僅收錄了半峰寬的計算公式， n = 5.54(tR/Wh/2)2 峰谷比同USP |
|
分離度（R） |
除另有規定外，待測物質色譜峰與相鄰色譜峰之間的分離度應大于 1.5。分離度的計算公式為： R=2(tR2-tR1)/(W1+W2)或R=2(tR2-tR1)/1.70( W1,h/2+ W2,h/2) 式中 tR2為相鄰兩色譜峰中后一峰的保留時間； tR1為相鄰兩色譜峰中前一峰的保留時間； W1、W2及W1,h/2、W2,h/2分別為此相鄰兩色譜峰的峰寬及半高峰寬，如下圖4所示。 當對測定結果有異議時，色譜柱的理論板數（n）和分離度（R）均以峰寬（W）的計算結果為準。 |
當使用電子積分儀時，R=1.18(tR2-tR1)/ ( W1,h/2+ W2,h/2)，其它同《中國藥典》
|
對于基線分離，分離度應大于1.5，R=1.18(tR2-tR1)/ ( W1,h/2+ W2,h/2) 如果不是基線分離，上述公式不適用 |
|
靈敏度 |
定量測定時，信噪比應不小于 10；定性測定時，信噪比應不小于 3 |

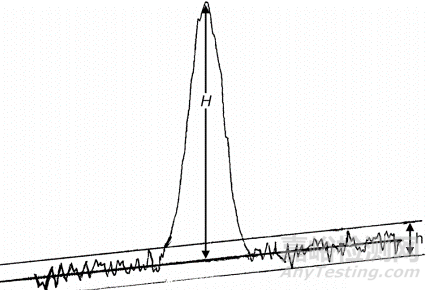

信噪比S/N=2H/h 定量測定時，信噪比應不小于 10；定性測定時，信噪比應不小于 3 定量限需滿足準確度和精密度的相關要求。見下圖5 |
同USP相關要求 |
|
拖尾因子（T） |

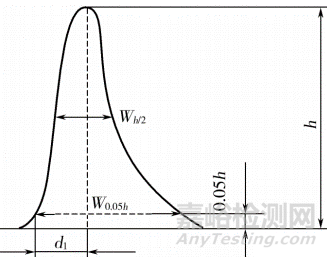

T=W0.05h/2d1 W0.05h為 5％峰高處的峰寬；d1為峰頂在 5%峰高處橫坐標平行線的投影點至峰前沿與此平行線交點的距離（見下圖6） 以峰高作定量參數時，除另有規定外，T 值應在 0.95～1.05 之間 以峰面積作定量參數時，一般的峰拖尾或前伸不會影響峰面積積分，但嚴重拖尾會影響基線和色譜峰起止的判斷和峰面積積分的準確性，此時應在品種正文項下對拖尾因子作出規定。 |
計算公式同《中國藥典》
|
計算公式同《中國藥典》 通常對稱因子要求0.8-1.5 |
|
重復性 |
除另有規定，外標法，連續5針RSD應不大于2.0%；內標法，配制80%、100%、120%三種不同濃度溶液，分別至少進樣2次，平均校正因子的RSD不得過2.0%，當待測成分是微量或痕量，進樣量少或其色譜峰響應值較小時，對相對標準偏差的要求可適當放寬。 |

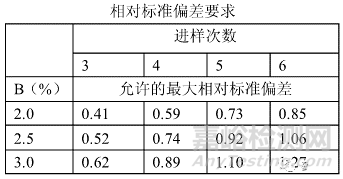

RSD%=KB√n/t90%，n-1，RSD為相對標準偏差，K為常數0.349，B為各論中給出的上限減去100%（引申為含量的范圍要求），n為參考溶液重復進樣的次數（3 ≤n ≤6），t90%是在n-1自由度90%的概率下的一組t值（雙側） （見下圖7） |
同USP |
圖3
圖4
圖5
圖6
圖7
結論：各國藥典對系統適用性的要求不盡相同，但涉及的計算公式基本一致，研究中應根據具體品種的特性，制定適合自己的系統適用性要求，確保檢測數據的準確，可重現。
解析：該段描述中“保留時間應無統計學意義上的顯著性差異”該如何判斷，統計學意義首先應具備一定的樣本量，若采用T-test，以P值判定是否有差異性，僅考慮的數學統計意義上的差異性，而方法本身的偏離無法考慮在內，容易做出誤判。USP23版<621>曾規定保留時間的比值在0.98-1.02之間為符合規定，如不符合，混合相同體積的分析溶液和標準溶液，注入色譜中，混合溶液譜圖不得有肩峰，峰面積與混合體積成比例。該方式對于保留時間短的化合物控制過于嚴格，對于保留時間長的化合物控制又過于寬松。個人認為可采用保留時間T均值±3sigma方法確定保留時間的區間，但該方式需要具有一定的樣本量作為基礎，舉例如下：
|
次數 |
保留時間 |
|
1-1 |
3.154 |
|
1-2 |
3.152 |
|
1-3 |
3.034 |
|
1-4 |
3.215 |
|
1-5 |
3.065 |
|
均值 |
3.124 |
|
SD |
0.073 |
|
3SD |
0.220 |
|
區間 |
3.124±0.22 |
若超出該范圍，建議采用相對保留時間對比結合光譜相似度或質譜的方式進行。
（2）利用光譜相似度定性
化合物的全波長掃描紫外光譜圖提供一些有價值的定性信息。待測成分的光譜與對照品的光譜的相似度可用于輔助定性分析。用二極管陣列檢測器可得到更多的信息，包括色譜信號、時間、波長的三維色譜光譜圖，其定性結果以及用于峰純度分析，與紫外檢測器相比具有更大的優勢。同樣應注意，兩個光譜不同的色譜峰表征了不同化合物，但兩個光譜相似的色譜峰未必可歸屬為同一化合物。
（3）利用質譜檢測器定性
利用質譜檢測器提供的色譜峰分子質量和結構的信息進行定性分析，可獲得比僅利用保留時間或增加光譜相似性進行定性分析更多的、更可靠信息，不僅可用于已知物的定性分析，還可提供未知化合物的結構信息。
五、多維液相色譜（新增）
多維色譜又稱為色譜/色譜聯用技術，是采用匹配的接口將不同分離性能或特點的色譜連接起來，第一級色譜中未分離開或需要分離富集的組分由接口轉移到第二級色譜中，第二級色譜仍需進一步分離或分離富集的組分，也可以繼續通過接口轉移到第三級色譜中。理論上，可以通過接口將任意級色譜串聯或并聯起來，直至將混合物樣品中所有的難分離、需富集的組分都分離或富集之。但實際上，一般只要選用兩個合適的色譜聯用就可以滿足對絕大多數難分離混合物樣品的分離或富集要求。因此，一般的色譜/色譜聯用都是二級，即二維色譜。
在二維色譜的術語中，1D和2D分別指一維和二維；而1D和2D則分別代表第一維和第二維。
二維液相色譜可以分為差異顯著的兩種主要類型。若兩種色譜的聯用僅是通過接口將前一級色譜中某一（些）組分傳遞到后一級色譜中繼續分離，這是中心切割式二維色譜（heart-cutting mode two-dimensional chromatography），一般用LC-LC（也有用LC+LC）表示。但當兩種色譜聯用，接口將前一級色譜中的全部組分連續地傳遞到后一級色譜中進行分離，這種二維色譜稱為全二維色譜（comprehensive two-dimensional chromatography），一般用LC×LC表示。LC×LC是將1D色譜柱的流出物連續轉移至2D色譜柱。相比之下，LC-LC則是將1D流出物選擇性地（部分地）轉移至2D色譜柱。此外，這兩種類型下還有若干子類，包括選擇性二維色譜（sLC×LC）和多中心切割2D-LC（mLC-LC）。
LC-LC 或 LC×LC 兩種二維色譜可以是相同的分離模式和類型，也可以是不同的分離模式和類型。接口技術是實現二維色譜分離的關鍵之一，原則上，只要有匹配的接口，任何模式和類型的色譜都可以聯用。和一維色譜一樣，二維色譜也可以和質譜、紅外和核磁共振等聯用。
目前該項技術在蛋白質組學、中藥活性物質研究中占有十分重要的地位，隨著化藥雜質研究的深入，該項技術必將有廣泛的應用。
參考文獻
[1] 2020版0512高效液相色譜法征求意見稿
[2] 分析方法驗證基礎導論
[3] 有關液相色譜和氣相色譜中保留時間的一致性
[4] 歐洲藥典EP9.0
[5] 美國藥典USP40-NF35
