振動試驗類型及試驗設備的基本參數和選型

嘉峪檢測網 2019-12-23 14:36

振動試驗及常用試驗標準

振動試驗是評定元器件、零部件及整機在預期的運輸及使用環境中的抵抗能力，根據產品所承受的環境不同，振動試驗分以下種類：

1. 正弦定頻試驗

在選定的頻率上（可以是共振頻率，特定頻率，或危險頻率）按規定的量值進行正弦振動試驗，并達到規定要求的時間。

2. 正弦掃頻試驗

在規定的頻率范圍內，按規定的量值以一定的掃描速率由低頻到高頻，再由高頻到低頻作為一次掃頻，直到達到規定的總次數為止。

掃頻試驗分線性掃頻試驗和指數掃頻試驗。線性掃頻速度由掃頻速率（Hz/s）或單次掃頻時間決定；指數掃頻速度的掃頻速率一般為每分鐘一個倍頻乘，單次掃頻時間為

振動試驗類型及試驗設備的基本參數和選型

3. 窄帶隨機掃描試驗

在規定的頻率范圍內，用某一中心頻率上某一帶寬的窄帶隨機信號作由低頻到高頻，再由高頻到低頻的掃描，并達到規定要求的時間。

4. 寬帶隨機振動試驗

在規定的頻率范圍內，按規定的譜形狀和總均方根值（GRMS）作寬帶隨機振動，并達到規定要求的時間。

5. 寬帶隨機疊加正弦振動試驗

在規定的頻率范圍內，在隨機振動的基礎上疊加有若干個頻率的正弦振動，按規定量級規定時間完成試驗。

6. 寬帶隨機疊加窄帶隨機掃描振動試驗

在規定的頻率范圍內，在寬帶隨機振動的基礎上疊加有若干窄帶隨機峰值，按規定量級規定時間完成試驗。

7. 跑車試驗

在選定的路面上，將試驗樣品裝在運輸車上，以一定的車速行駛?cè)舾纱?，用?lái)模擬在不同路面上的振動情況。

以上振動試驗的量值GB2423及GJB150、GJB360、根據不同的使用環境規定了相應的試驗量值。

GB2423是對電工電子產品的基本環境試驗所作的規定。
GJB150是對軍用設備環境試驗方法所作的規定。
GJB360是對軍用電子及電氣元器件試驗方法所作的規定。
GJB548是對軍用微電子器件試驗方法所作的規定。

振動試驗設備的基本參數及選型

1. 振動試驗設備的基本參數

① 最大載荷

最大載荷是振動試驗設備的承受載荷的能力，振動試驗設備承受載荷的能力決定于承載彈簧和導向系統的強度，其中還包括最大允許的重心高度及最大允許偏載力矩。

② 最大推力

振動試驗設備所能產生的最大激振力是試驗設備的最大推力。衡量推力的物理量是加速度，計算公式為：

F=Ma

其中：

F最大推力，單位：kg

M＝M1+M2

M1：為活動系統重量

M2：為負載重量，單位：kg

③ 頻率范圍

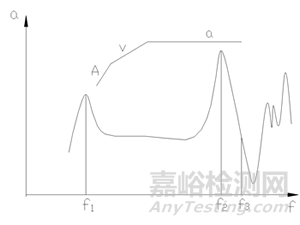

振動試驗設備允許的工作頻率范圍，振動試驗設備的頻率范圍主要決定于活動系統的一階諧振頻率范圍，尤其對于電動振動臺，其額定上限頻率約為一階諧振頻率的1.2倍左右。如下圖所示：

振動試驗類型及試驗設備的基本參數和選型

④ 最大位移

機械振動臺的最大位移決定于激振器的偏心力矩，受系統結構限制最大位移一般為5mm，峰峰值為10mm。

電動振動臺的最大位移決定于動圈的活動空間及承載簧的線性行程，目前的電動臺最大位移一般為25.4mm，峰峰值為51mm。

⑤ 最大速度

機械振動臺不受最大速度的限制，只受最大位移及最大加速度的限制。

電動振動臺由于受功放最大輸出電壓的限制，存在最大速度，因?yàn)樵谧畲笏俣葧r(shí)動圈繞線切割磁力線產生的反電動勢要消耗功放電壓。目前的電動臺允許的最大速度為1.2－2m/s。

⑥ 最大加速度

最大加速度是振動試驗設備空載時的加速度，是衡量振動試驗設備推力的一項參數。

2. 常用的振動試驗設備

振動試驗設備分機械振動試驗臺、電液振動試驗臺、電動振動試驗臺、模擬汽車運輸試驗臺。

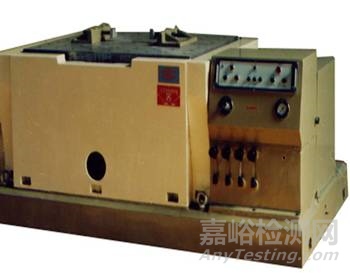

① 機械式振動試驗臺

機械式振動試驗臺屬低頻大載荷振動試驗臺，頻率為5－80Hz，載荷從50kg－1000kg，位移為5mm左右，加速度為3－20g。適宜于低頻定振試驗或低頻定位移掃頻試驗，不能作定加速度掃頻試驗，機械式振動試驗臺是一種開環式振動試驗設備。一次裝夾可實現垂直和水平兩方向振動。

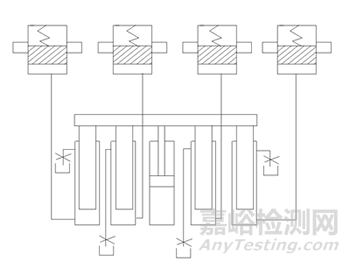

② 電液式振動試驗臺

電液式振動試驗臺屬中低頻大位移、大推力振動試驗臺，頻率為2－200Hz，推力可達數十噸，位移可達50mm左右。適宜于低頻定振試驗或中低頻掃頻試驗及隨機試驗和沖擊實驗。電液式振動試驗臺是一種閉環式振動試驗設備。

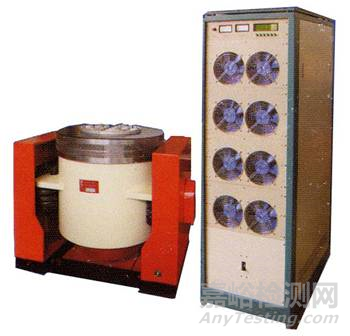

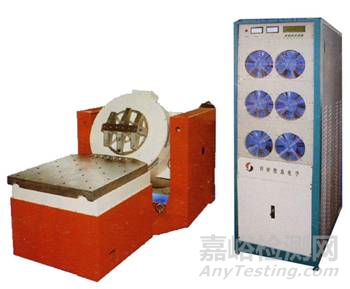

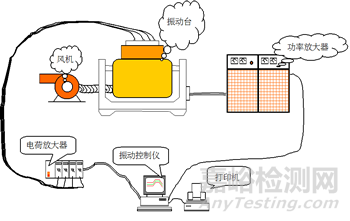

③ 電動式振動試驗臺

電動式振動試驗臺屬高頻、大位移、大推力振動試驗臺，頻率范圍為5－3000Hz，推力可達十六噸，位移可達25.4mm。適宜于任何形式的給定信號的振動及沖擊試驗。電動式振動試驗臺是一種閉環式振動試驗設備。

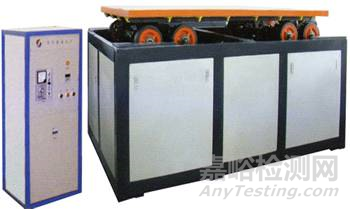

④ 模擬汽車運輸試驗臺

可代替實際跑車試驗。

3. 振動試驗設備的選型及使用

首先應根據所做試驗的頻率范圍及掃頻方式選擇振動臺的類型（機械式振動臺或電動式振動臺）

（1）機械振動臺的選型

機械式振動臺是按載荷大小命名的，一般技術指標包括：
