UL電線電纜燃燒等級簡介

嘉峪檢測網        2020-01-16 09:27

大人總是教育小孩 “水火無情”、“不要玩火”，可就是因為水火無情，UL 才堅持“玩火”，而且是科學地“玩”、系統地“玩”。這也是很多人在 UL 美國參觀防火實驗室的第一感受。




  UL 電線電纜燃燒等級



眾所周知，UL 的創立源于 125 年前的一場大火。一個多世紀以來，UL 從防火安全出發，引發了對生活中方方面面的安全考慮。



電線電纜，被稱為國民經濟的血脈和神經，同時更是城市的血脈和神經，其防火阻燃的意義重大。下面就介紹一下 UL 標準中對電線電纜的阻燃要求。



簡單來說，UL 電線電纜標準中的燃燒測試可以分為兩種：

大規模燃燒

小規模燃燒

大規模燃燒通常針對電線電纜的成束應用，測試所需要的樣品數量較多

小規模燃燒針對單根使用的電線電纜

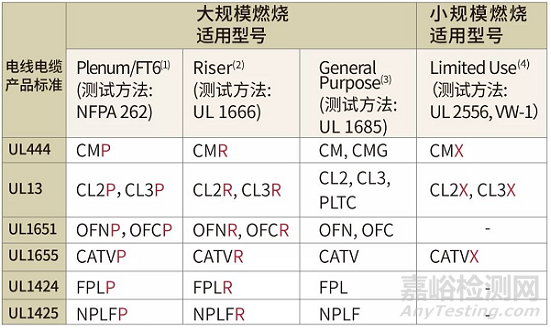

下表列舉部分電纜產品標準中的燃燒要求：

UL電線電纜燃燒等級簡介



P 等級



（1）P 等級，F(xiàn)T6 與 Plenum 燃燒均采用 NFPA 262 測試方法。NFPA 262 全稱 Test for Flame Travel and Smoke of Wires and Cables for Use in Air-Handling Spaces，符合該測試要求的電纜通常適用于通風空間內，比如天花吊頂內、提升地臺內。



這些區域使用的電線在火災發生時既不應成為火災的燃料，也不應增加通風空間的煙霧。因此除了阻燃，此類電纜在燃燒過程中也需要符合低煙的要求。



注意：Plenum 燃燒測試方法曾經參照 UL 910 標準，至今仍可以看到一些產品資料中提及 UL 910, 這本標準的實驗方法與 NFPA262 基本相同，但 UL 910 在 1998 年就廢止了，目前 Plenum 燃燒測試方法參照 NFPA 262。



R 等級





（2）R 等級，用于評估應用于通風豎井、直立管道內的電纜，所以 Riser 燃燒測試評估的是，電纜是否會將火勢跨樓層蔓延。



測試結果主要看電纜在燃燒過程中：

  1. 火焰?zhèn)鞑サ母叨炔荒艹^ 3.66 米

  2. 燃燒過程中最高溫度不能超過 454.4 ℃

即考慮了樓層高度和建筑材料燃點的問題。



UL電線電纜燃燒等級簡介

一般性用途



（3）一般性用途，用于評估非 P 等級和 R 等級應用環境的電纜，如：橋架和電纜槽。其測試方法在 UL 1685 中包含 2 種：UL flame exposure, 和 FT4。



UL flame exposure, 即 VTFT（vertical tray flame test）；FT4, 同時也提供燃燒過程中釋煙量和釋煙速率的評估 (可選，根據產品標準和實際需求而定)。

UL電線電纜燃燒等級簡介

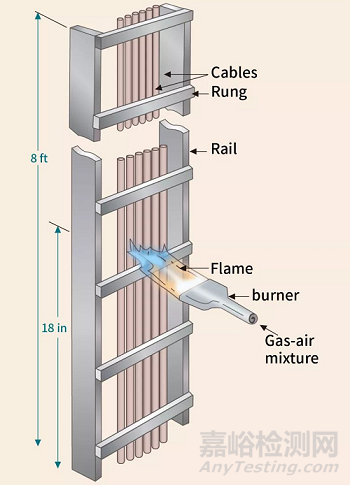

UL Vertical tray flame test



X 等級



（4）X 等級，評估大家所熟知的 VW-1 燃燒測試，對于列表內帶有 X 后綴的電纜，其安裝使用場合是受限制的——需符合美國國家電工電氣法規 NFPA 70 中不同應用場合的要求。比如：在 NFPA 70 中規定， X 等級的電纜安裝在非隱蔽空間內最長長度為 3 米。

UL電線電纜燃燒等級簡介

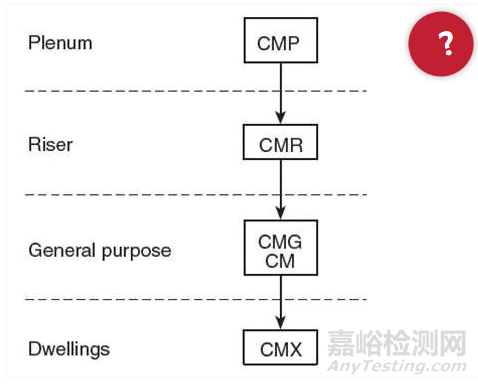

線纜廠家可能會被這樣的一張圖誤導（如下圖），常來討論是不是 CMP 就意味著最高等級？如果 CMP 測試通過，是否可覆蓋 CMR，CMG，CM 和 CMX？

UL電線電纜燃燒等級簡介

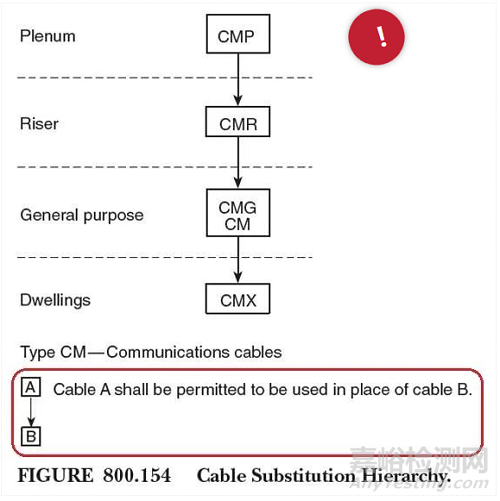

這張圖來自于 NFPA 70, FIGURE 800.154 (2017版), 全圖下面還有很重要的一句話（如下圖），意思是在施工安裝使用時允許使用電纜 A 代替電纜 B, 而不是將實驗方法以高低等級區分。



UL電線電纜燃燒等級簡介

根據實際應用的情況，小規模燃燒測試在規定的燃燒箱內完成。UL 標準中出現的小規模燃燒測試有：

  • Horizontal Flame Test

  • VW-1 Flame Test

  • FT1 Flame Test

  • FT2 Flame Test

  • Cable Flame Test

  • Vertical Flame Test

  • Burning particles (dropping) (僅 UL 44  中 XL 絕緣的 R90, RW75, RW90, RWU75 和 RWU90 要求)

以上這些燃燒測試的測試方法在 UL 1581 或 UL 2556 中有明確定義。



這么多燃燒測試，應該給電線做哪個測試呢？

答案是，請按照產品標準里的要求：

  • 產品標準中要求做的必須符合；

  • 可選的等級，根據實際需求，即訂單有要求才?。ㄒ咽跈?quán)的前提下），沒有需要可不印。

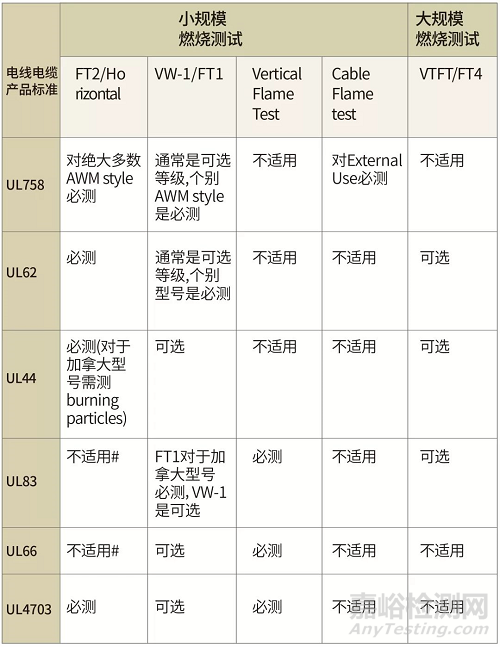

下表列舉常見產品標準中的燃燒要求:

UL電線電纜燃燒等級簡介



# 注意：當電線印有 VW-1 時，必需同時符合 horizontal 燃燒要求。
