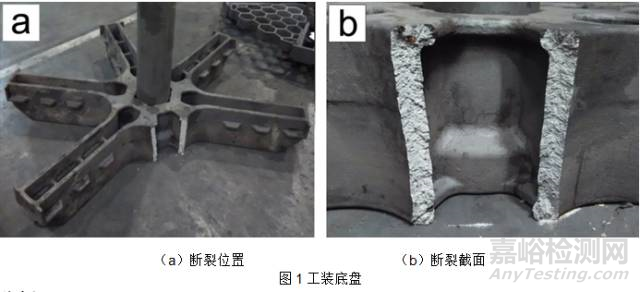

某工廠的風電齒輪產品在熱處理生產時，工裝底盤發生斷裂，底盤為耐熱鋼鑄件，材質為德標DIN 1.4865。國內某供應商交貨承諾工裝符合技術協議要求，底盤有6個均布的承重臂，在任何起吊環節（起吊溫度范圍為室溫至850℃）滿足最大承重8.0t，安全系數為2.0，滿足150個滲碳淬火循環次數。斷裂前，工裝底盤僅僅經歷過20個滲碳淬火循環次數，所經歷的承載重量范圍4.2～6.5t。斷裂時工裝承載的重量為6.0t，單臂承重僅1.0t。正齒輪滲碳淬火后，從淬火鹽槽起吊時，工裝底盤碰觸鹽槽內壁后，其一支承重臂在根部位置平齊斷裂，如圖1所示，斷裂后承重臂墜入淬火鹽槽。

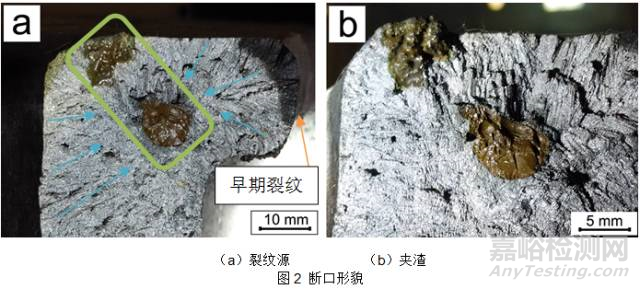

（1）承重臂根部的側壁厚約25mm，此處承受向下的彎曲應力，在斷裂之前已萌生細微的貫穿裂紋，如圖2a中橙色箭頭所示。該裂紋經歷過多次滲碳與氧化的作用后已呈黑色，深約4 mm，顯著降低了工裝材料的強度。

（2）斷口的裂紋源處，存在一個明顯的大顆粒夾渣，如綠色方框所示，在斷裂時其自身也破碎，斷裂面呈琉璃狀。該夾渣尺寸，長約26 mm，寬約7 mm，嚴重破壞了材料基體的連續性，顯著降低了材料的韌性和塑性，且此處可形成應力集中。淬火時產生了較大的熱應力，起吊時產生較大的承載力（遠低于設計承載力），碰撞時還產生了一定的瞬時應力，在綜合應力作用下該夾渣即成為裂紋源，導致工裝底盤發生低應力脆性斷裂。

（3）夾渣的可能來源分析：冶煉時金屬熔料引入難熔的氧化物；澆注前除渣工藝不到位，熔渣不能上浮在液體金屬表面或進入冒口，而隨同液體金屬流入型內；澆包在使用前沒有將殘?jiān)敖饘傺趸锴宄蓛?；砂型或澆注系統的表面粘附著多余的砂粒，澆注時被帶入型腔；砂型的堅實度不均勻，堅實度低的型壁表面容易被液體金屬浸蝕并形成低熔點的化合物。從斷裂實物來看，夾渣表面呈亮色的琉璃狀，且位置貼近砂型上壁，因而最可能的原因就是砂型造型不足的問題。

改進措施

（2）為防止出現冶金質量問題，供應商還應當分析夾雜物、砂眼、縮孔、疏松、裂紋、偏析等鑄造缺陷的所有可能來源，根據生產步驟逐一排查，采取改進鋼材冶金質量的工藝措施。

（3）工裝加工完成后應嚴格逐件進行超聲波及滲透探傷等無損檢測，交付產品不得含有夾渣、砂眼、大顆粒夾雜物、縮孔、裂紋等冶金缺陷。

（4）熱處理安全生產，應重視熱處理工裝的使用壽命。為避免人員安全以及工件墜毀的風險，熱處理車間技術人員應制定工裝的使用規范，確立臨界危險裂紋尺寸；操作者應定期在使用前對工裝進行檢查，一旦發現危險裂紋，立即隔離，不再使用。
