背景

隨著電子產品功能多樣化、體積小型化及質量輕便化之設計趨勢要求，PCB上的小型零件增加，集成化程度高，多層 PCB的使用，加上 PCB 零件面積的使用密度。且必須為適應國際環保要求，在制程中使用無鉛焊料代替?zhèn)鹘y(tǒng)的錫鉛焊料。

在 PCB 電子產品中，研發、制造、包裝、運輸及使用者使用過程中，由于應力引起的焊接問題被暴露。發現由于元器件焊點對外力失效非常敏感，特別是表面處理方式為封裝基板，過大的應力都會導致焊點的損壞。

這些失效包括在印制板制造和測試過程中的焊球開裂、線路損壞、焊盤起翹和基板開裂。

因此PCB在最惡劣條件下的應力應變測量顯得至關重要。利用應變量測技術來了解在 PCBA 產品在制造、包裝、運輸及使用者使用過程中，BGA 破壞的原因及控制制程中的應力是一種可靠的方法。目前已成為一種識別不良制造工藝的方法。

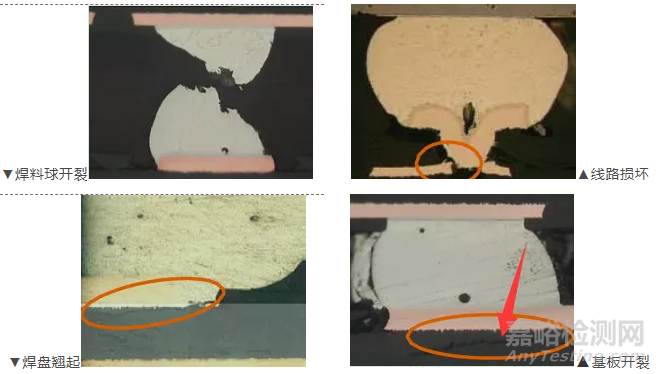

過應力導致焊點失效圖例

應變測試原理

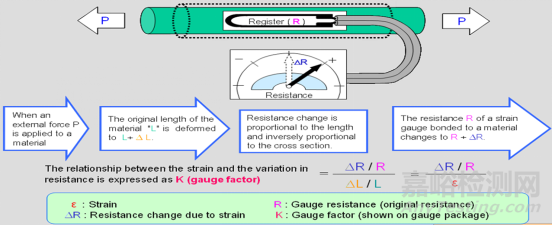

采用電阻應變測量（簡稱電測法），是通過將應變轉換為電信號進行測量的方法。

基本原理是：將電阻應變片（簡稱應變片/應變規/應變花）粘貼在被測構件的表面，當構件發生變形時，應變片隨著構件一起變形，應變片的電阻值將發生相應的變化，通過數據采集及分析系統，可測量出應變片中電阻值的變化，并換算成應變值，并根據需要對測量的應變值進行數據處理，得到所需要的應變或應力值。

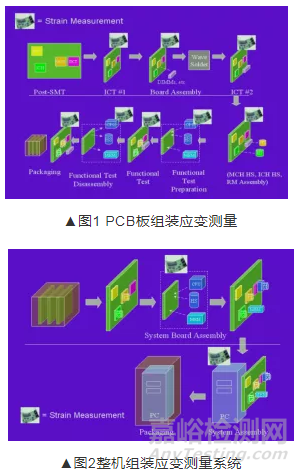

PCB板應變測量是把應變片應用在PCB板規定的元器件上，然后使用有應變片的PCB板經受不同的測試和組裝工藝。超出應變極限的測試和工藝被視為應變過大，并進行確認以便采取有效的糾正措施。

這種方法保障了PCB板的制程工藝及運輸?shù)拳h(huán)節對元器件的損壞，有效地降低了產品失效，提供產品的可靠性。

應變-電阻變化-電壓（或電流）變化-放大-記錄-數據處理

PCB制程中應力應變應用：

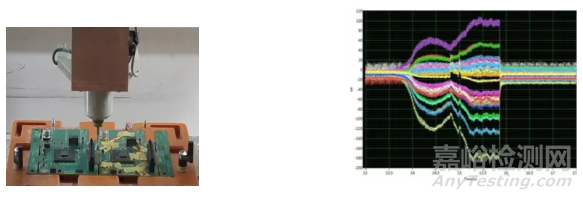

1.切割分板

當PCB分板時刀具壓迫PCB使得PCB發生形變，如果形變力量過大就會導致一些元器件管腳斷裂，甚至被拉斷。有些元器件受力達到極限時，雖然當時還未損壞但是已經存在質量隱患，在后期可能會有很大的返修率，使客戶對產品和制造能力產生懷疑，也增加了廠家的維修成本。

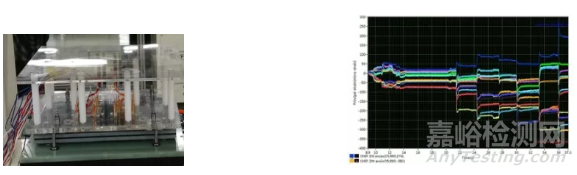

在 ICT 時，探針下壓力量很大，由于治具的設計不合理，當探針下壓時使得PCB發生彎曲，使得 BGA 等重要元器件受力過大，發生受損，所以 ICT 時需要做應力測試。

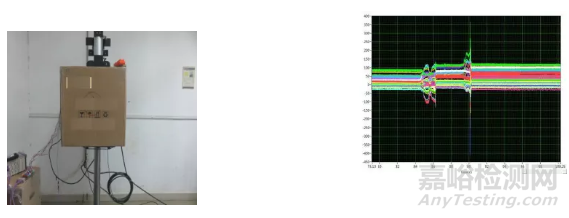

組裝生產線并不是導致BGA開裂的唯一場所，PCB在運輸中也容易受到影響。應變測試可以被用來補充和提供對包裝效果的近一步深入了解，以及元器件易受到的應變。跌落測試的目的是使運輸包裝經歷規定的測試條件，以確定包裝箱是否會可能過度板彎曲，進而導致BGA開裂問題。

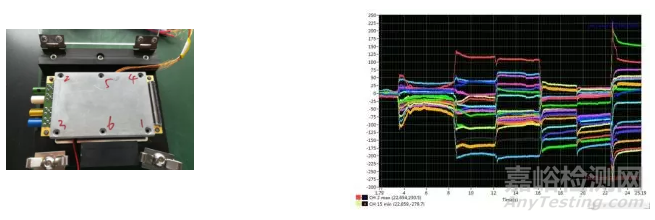

4.PCB 的緊固

在PCB的緊固工序中因不同的緊固順序及不同的螺絲扭力或過大的扭力至PCB板的翹曲程度不同引起B(yǎng)GA失效。應力應變可以用來判斷最合理的緊固順序及對緊固工藝修正提供有效的依據。

應變電測技術優點

1)電阻應變片的尺寸小，重重輕。它粘貼在構件表面上對構件的工作狀態和應力分布影響小,能夠較好地測出應變；也可以利用幾個應變片組成應變花測量并計算出復雜應力狀態下某點的主應力的大小和方向。

2)測量范圍廣。一般能測量幾十到數萬微應變,用高精度、高穩定性的測量系統和半導體應片可以測出10^-6量級的微應變。

3)用途廣泛。可以直接測量應變和其他一些物理量,還可以制成測量各種物理量的傳感器:可用于設計方案比較、計量。，也可用于生產過程的控制，可在實驗室里使用，也可在現場條件使用。
