試樣制備

采用傳統工藝用GB4240型鋸床在42CrMo鋼和Q235H鋼樣坯上分別鋸切出尺寸為55mm×15mm×15mm的6組(每組3個)樣塊，使用BS6065型刨床對樣塊進行初加工成形，使用HGCJ-100BJ型沖擊加工中心銑削開V型缺口，缺口底部高度為8mm，分別得到6組尺寸為55mm×10mm×10mm的沖擊試樣。其中：將42CrMo鋼沖擊試樣分別編號為A1，A2，A3，A4，A5，A6；將Q235H鋼沖擊試樣分別編號為B1，B2，B3，B4，B5，B6。

采用HGCJ-20型棒材拉伸-沖擊試樣加工中心(以下簡稱為新型加工中心)在42CrMo鋼和Q235H鋼樣坯上分別一步加工出6，18組(每組3個)沖擊試樣，試樣的規格尺寸與采用傳統工藝流程得到試樣的相同。各取6組42CrMo鋼和Q235H鋼沖擊試樣，采用Z525型立式鉆床在試樣一端鉆孔深為5mm，孔徑為3mm的頂針孔，分別編號為C1，C2，C3，C4，C5，C6和D1，D2，D3，D4，D5，D6；另取12組Q235H鋼沖擊試樣，按每3組為1份共分成4份，其中1份不鉆頂針孔，該份3組試樣分別編號為E1，E2，E3，其他3份分別采用Z525型立式鉆床在試樣一端鉆孔深為8，9，10mm，孔徑為3mm的頂針孔。其中，孔深為8mm的3組試樣分別編號為F1，F(xiàn)2，F(xiàn)3；孔深為9mm的3組試樣分別編號為G1，G2，G3；孔深為10mm的3組試樣分別編號為H1，H2，H3。

取鋼研納克沖擊標準試樣6組(每組3個)，第1組標準試樣不鉆孔，采用Z525型立式鉆床對第2~4組沖擊標準試樣鉆孔深為5mm，孔徑為3mm的頂針孔，對第5組沖擊標準試樣分別鉆孔深為8.5，8.1，9.4mm，孔徑為3mm的頂針孔，對第6組沖擊標準試樣分別鉆孔深為9.5，10.3，10.4mm，孔徑為3mm的頂針孔。

試驗方法

按照GB/T 229－2007«金屬材料 夏比擺錘沖擊試驗方法»，采用ZBC1501-BZ/2沖擊試驗機對沖擊吸收能量為20.7，27.9J的沖擊標準試樣進行室溫沖擊試驗，該沖擊試驗機的最大沖擊吸收能量為50J，載荷為68N。采用ZBC2452-2型沖擊試驗機對除上述試樣之外的沖擊試樣進行室溫沖擊試驗，該沖擊試驗機的最大沖擊吸收能量為300J，載荷為215N。

沖擊標準試樣的比對

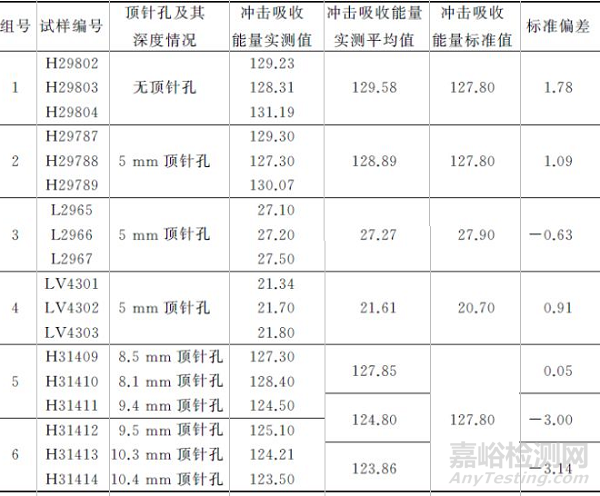

 表1 不同沖擊標準試樣沖擊吸收能量的分析結果

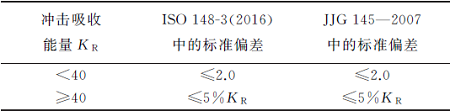

表2 不同標準中標準沖擊試樣沖擊吸收能量的標準偏差范圍

表1為沖擊標準試樣的沖擊吸收能量分析結果，可見6組試樣的實測值與標準值的偏差(簡稱為標準偏差)均符合ISO 148-3(2016)Metallic Materials—Charpy Pendulum Impact Test—Part3：Preparation and Characterization of Charpy V-notch Test Pieces for Indirect Verification of Pendulum Impact Machines和JJG 145—2007«擺錘式?jīng)_擊試驗機»中對標準偏差的要求(見表2)。此外，第1，2組沖擊標準試樣無論是否有頂針孔，其沖擊吸收能量實測值和標準值的大小均不受影響；第3，4組沖擊標準試樣沖擊吸收能量的實測值與標準值較接近；第5，6組沖擊標準試樣頂針孔深度達到9mm后，試樣沖擊吸收能量的實測值出現顯著下降，比標準值更低。綜上所述，當頂針孔深度為5mm時，沖擊標準試樣的沖擊吸收能量實測值不受影響；當頂針孔深度不小于9mm時，沖擊標準試樣的沖擊吸收能量實測值會偏低。

沖擊加工試樣的比對

表3，4分別是采用傳統工藝和新型加工中心加工的頂針孔深度為5mm的42CrMo鋼和Q235H鋼沖擊試樣的沖擊試驗結果。

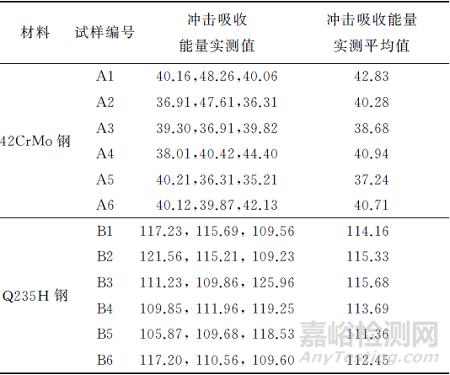

表3 采用傳統工藝加工的42CrMo鋼和Q235H鋼沖擊試樣沖擊試驗結果

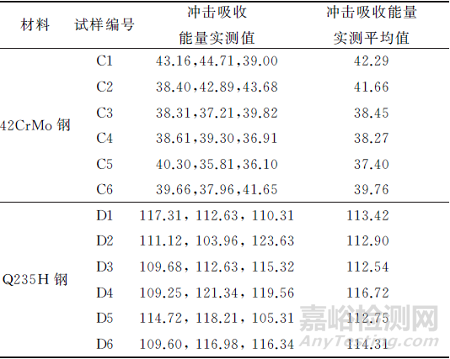

表4 采用新型加工中心加工的頂針孔深度為5mm沖擊試樣的沖擊試驗結果

由表3和表4可見，對于42CrMo鋼和Q235H鋼，采用新型加工中心加工的頂針孔深度為5mm的沖擊試樣的沖擊吸收能量實測平均值和采用傳統工藝加工的沖擊試樣的一致，且測試結果較穩定。

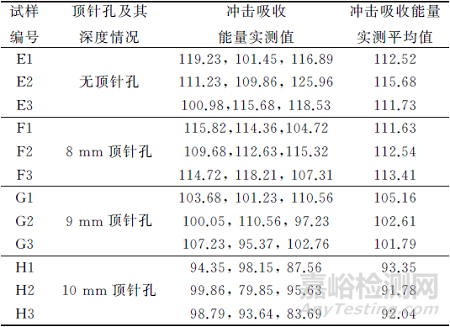

表5 采用新型加工中心加工的不同頂針孔深度的Q235H鋼沖擊試樣的沖擊試驗結果

表5是采用新型加工中心加工的不同頂針孔深度的Q235H鋼沖擊試樣的沖擊試驗結果，結合表4可見，當沖擊試樣一端無頂針孔或頂針孔深度不大于8mm時，沖擊試樣的沖擊吸收能量實測平均值較穩定，在正常范圍(110~120J)波動；當頂針孔深度達到9mm并高于該數值時，試樣沖擊吸收能量會普遍低于正常范圍。

對于42CrMo鋼和Q235H鋼，采用新型加工中心加工的頂針孔深度為5mm的沖擊試樣的沖擊吸收能量實測平均值和采用傳統工藝加工的沖擊試樣的一致，且測試結果較穩定。

對于沖擊標準試樣和Q235H鋼沖擊加工試樣，當沖擊試樣一端無頂針孔或頂針孔深度不大于8mm時，沖擊試樣的沖擊吸收能量實測平均值較穩定，在正常范圍(110~120J)波動；當頂針孔深度達到9mm并高于該數值時，試樣沖擊吸收能量實測平均值普遍低于正常范圍。
