可靠性工作是圍繞故障開展的，對故障的分析與糾正是重中之重。在軍品研制過程中，如何開展與故障相關的工作呢？本文重點介紹關于故障分析與糾正的相關知識，首先了解一下FRACAS。
發展歷史
FRACAS（故障報告、分析和糾正措施，F(xiàn)ailure Report Analysis and Corrective Action System，縮寫為FRACAS），是通過報告產品的故障，分析故障原因，制定和實施有效的糾正措施，以防止故障的再現，同時把故障根本原因和糾正措施信息反饋到設計過程中，改善和促進產品的可靠性增長。
1980年頒布的美軍標MIL-STD-785B 《系統和設備研制生產的可靠性大綱》要求軍用系統承包商建立FRACAS，以有效地開展、監督和控制研制過程中的故障報告、分析和糾正活動。為使這一工作更加規范化，1985年美國國防部又頒發了軍用標準MIL—STD．2155(AS)《失效報告、分析和糾正措施系統》，對故障報告、分析和糾正活動規定了統一的要求和準則。
我國早在1986年由原國防科工委頒布的《軍工產品質量管理?xiàng)l例》中，就提出了承制單位應當制定質量、可靠性信息的收集、傳遞、處理、貯存和使用的管理辦法，并同使用單位建立質量信息反饋網絡、故障報告制度和采取糾正措施制度。之后，為滿足在我國軍工領域推行可靠性工程的需要，參照美軍標先后于1988年頒布了國軍標GJB450《裝備研制和生產的可靠性通用大綱》，1990年頒布了GJB841《故障報告、分析和糾正措施系統》，明確要求承制單位在軍工產品的研制和生產階段建立FRACAS，并規定了該系統建立及運行的程序、方法和要求。后來又發布了GJB450A。
有效運行故障報告、分析和糾正措施系統是產品實施可靠性增長的重要途徑，產品FRACAS的工作任務是，針對產品在研制、試驗、生產、使用中出現的故障，按規定進行記錄和報告，進行工程分析和統計分析，弄清故障機理，查明故障原因，實施糾正措施，防止故障再現。一般應按以下工作程序和要求開展工作。
FRACAS程序方法和要求
FRACAS的運行應包括故障報告、故障分析和糾正措施等三大過程。一般故障報告過程包括了圖1中的⑴～⑹步驟；故障分析過程包括圖1中的⑺～⑼步驟；糾正措施過程則包括圖1中的⑽～⒁步驟。三者組成了故障“閉環歸零”的完整程序。
本文重點介紹故障分析與糾正相關方法與技術要求。

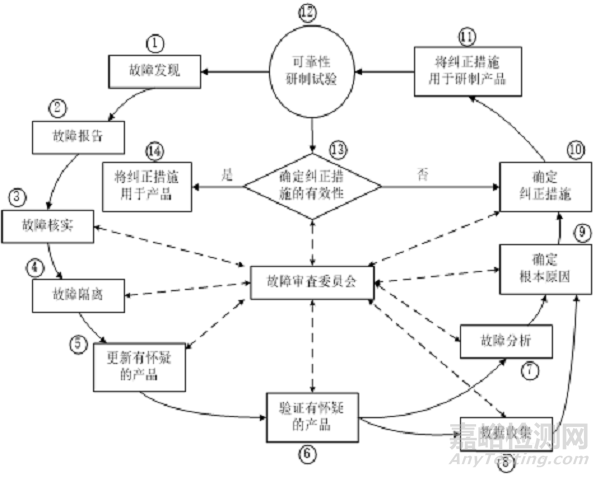

圖1 FRACAS一般工作流程
1 故障分析
1.1 目的
故障分析是由故障現象及影響后果去查明故障的原因和故障機理的過程，追查故障原因，應一直查出根本原因，并能構造出反映故障因果邏輯關系的故障鏈，確定造成故障的責任方。對于特別重大故障應成立故障分析工作組，負責故障的調查、分析工作，給出分析結論，提出改進措施的建議，并完成故障分析報告。
1.2 故障分析程序、方法和要求
1.2.1 故障分析程序
故障分析程序如下：
a) 檢查或觀測故障件；
b) 分析有關產品及其故障情況的資料，如產品設計、工藝資料，試驗程序，故障模式、影響及危害性分析（FMECA）或故障模式及影響分析（FMEA）報告和故障報告等；
c) 分析故障產品的全部工作歷程和故障歷史；
d) 分析測試、試驗設備，測試方法、操作環境條件及人為因素等外部因素是否含有導致故障發生的原因；
e) 提出故障原因和故障機理的假設，并用試驗或理論分析的方法進行驗證；
f) 根據試驗或理論分析的結果，提出分析結論性意見和糾正措施的建議，并編寫故障分析報告；
g) 整理或匯編各種資料（含工作記錄及試驗數據等），并及時歸檔。
1.2.2 故障分析方法
故障分析一般可采用以下方法：
a) 工程分析方法：根據工作原理和工程經驗，對故障產生的原因和機理進行分析，可以通過理論分析計算、故障模擬試驗或?qū)收霞M(jìn)行分解等方法，應充分利用FMECA或FMEA分析結果提供的信息，運用故障樹分析(FTA)等方法來幫助查明故障模式和原因之間的邏輯關系；
b) 故障機理分析方法：利用觀察、測試、理化分析、解剖、X光檢查、掃描電子顯微鏡觀測等方法，研究物理結構、工藝過程可能產生的缺陷，分析導致這種缺陷的機理和過程。該方法主要適用于元器件、零部件和材料等硬件產品；
c) 統計分析方法：通過對故障產品累計工作時間、發生故障次數、相似產品出現的次數或概率，進行系統的整理和統計分析。
1.2.3 故障分析的要求
故障分析的要求：
a) 判明故障性質、原因及責任
無論采用上述哪種故障分析方法，其分析的結果都應能判明以下問題：
1) 該故障是關聯故障或非關聯故障，以便估計產品在未來使用環境中是否還會發生類似的故障；
2) 該故障是責任故障或非責任故障，以便在評估產品可靠性時考慮是否記入該故障，同時也利于分清故障產品是故障源還是受害者；
3) 確定引起故障的責任方面，是設計、工藝、制造的原因，還是元器件、原材料、外購件的缺陷；是設備的問題還是人為操作的錯誤，或是其他未查明的原因等；
4) 該故障是初次發現或類似產品中早已出現過的故障；
5) 該故障是系統性問題引起的，還是偶然性問題引起的。如果是偶然性故障，它出現的概率是多少?是否需要糾正。
b) 編寫故障分析報告
故障分析報告是對整個故障分析過程的總結，是確定故障和實施糾正措施的依據，故應按規定的程序進行會簽和審批。
1) 一般故障：對一般故障的分析和擬采取糾正措施的建議；
2) 重大故障：重要或重大故障應由相關職能部門或故障分析工作組完成故障分析報告，對其分析結論應由有關方面組織評審，確認后方可提出糾正措施的建議。
c）重大故障分析報告一般包括以下內容
1) 對產品工作的歷史和對故障件的故障現象、特征的描述；
2) 故障調查和分析過程；
3) 故障原因和機理的分析、論證；
4) 建議的糾正措施和需說明的問題和建議等。
2 糾正措施
2.1 糾正措施的制定
根據故障分析結果，針對故障影響因素和主要原因，制定相應的糾正措施，并應分析糾正措施實施的可行性，分析是否會帶來新的故障模式或其他負面影響。在對重大故障提出的糾正措施正式批準前，應組織有關專家和部門的代表對糾正措施進行評審，經故障審查委員會批準后實施，以確保糾正措施的有效性、可行性，并與其他相關部分接口相協調。
2.2 糾正措施的程序
2.2.1 分發實施文件
根據故障分析情況，相應專業職能部門應按照FRB（faultreferendary bureau，故障審查委員會）的意見或評審結論分發不同的實施文件。實施文件一般包括：
a) 糾正措施指令：對重大問題實施糾正措施(包括針對重大質量問題所進行的工程研制中的設計改進、工藝改進、材料更改、試驗改進，質量控制和制造急需的器材供應和改裝排故等)，由FRB辦事機構編發糾正措施指令，報請F(tuán)RB主任批準，發至有關職能部門貫徹實施；
b) 糾正措施通告：對協調關系復雜的問題或涉及面較廣的問題，由FRB辦事機構編發通告，報請F(tuán)RB主任批準，發至有關部門貫徹實施；
c) 糾正措施通知單：涉及部門較少或是急需糾正時，由FRB辦事機構編發通知單，報請F(tuán)RB主任或副主任批準，然后發至有關部門實施。
2.2.2 故障糾正措施的報告
故障責任單位的有關部門在進行故障分析和制定糾正措施后，應及時按規定的要求，完整、規范、準確的填寫糾正措施實施報告表；在特殊情況下，如查不出故障原因或不能采取糾正措施，應在糾正措施表中說明原因，作為遺留問題備查；對于早期使用中發生的偶然性非重大故障或質量問題可暫不填寫此表。
2.2.3 糾正措施的實施
經批準的糾正措施應及時落實到相應的設計、工藝、生產、試驗等過程中，并通過管理和技術工作系統完成相應的文件和產品的更改。
對于與故障有關聯的其他可疑產品，應進行必要的分析或試驗，證明其可靠性并未降低，壽命未受損。
FRB辦事機構負責跟蹤、檢查糾正措施的落實情況。
2.2.4 糾正措施效果的驗證
對于已采取糾正措施的故障產品，有關部門應通過試驗或試用等方法，驗證糾正措施的有效性，如達不到預期的效果，則需進一步分析故障的原因或采取其他的糾正措施，直到故障得到徹底解決。最后將糾正措施納入有關技術文件，并落實到所有產品上。發現有效性不能滿足要求時，應納入新一輪循環。
對于可能出現相同的故障模式的類似產品，應本著“舉一反三”的原則，研究是否需要采取措施。
2.2.5 管理改進
通過分析產品的故障原因，還應進一步從管理上、質量管理體系上等多方面入手查找需要解決的問題，以進一步健全制度，改進質量管理體系，促進產品質量持續改進和可靠性的不斷提高。
來源：可靠性知識
