中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

膠料收縮率是模具型腔尺寸設(shè)計(jì)的基礎(chǔ)。硫化后出模的制品，當(dāng)冷卻到室溫后制品尺寸要小于型腔尺寸，即膠料產(chǎn)生了收縮，其收縮量的相對(duì)值一般在1～2％，有的達(dá)3％以上?？梢?jiàn)要獲得尺寸精確的制品，必須根據(jù)膠料收縮率來(lái)確定型腔尺寸。


橡膠膠料收縮率

1.收縮率的基本概念

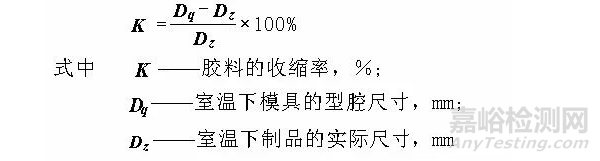

    膠料收縮率是指制品硫化后從型腔內(nèi)取出冷卻到室溫的尺寸與制品對(duì)應(yīng)型腔尺寸之差同制品實(shí)際尺寸的百分比，即；

這里應(yīng)指出，實(shí)際上膠料的收縮率應(yīng)考慮金屬的熱膨脹。但用(13-1)式計(jì)算值與實(shí)際差異不大，故工程上可按(13-1)式計(jì)算。

2.產(chǎn)生原因

①溫度變化引起的收縮  由于制品溫度降低，橡膠大分子熱運(yùn)動(dòng)減輕，造成分子間距離變小，使制品體積減小。

②化學(xué)變化（硫化）引起的收縮  橡膠分子鏈發(fā)生交聯(lián)，使線型分子變?yōu)榭臻g網(wǎng)狀結(jié)構(gòu)，限制了橡膠大分子的運(yùn)動(dòng)，同樣造成分子間距離變小，使制品體積減小。

③分子鏈取向引起的收縮  分子鏈取向會(huì)使分子間的距離變小，造成體積減小。

3.影響收縮率的因素

  ①含膠率和膠種  含膠率愈高收縮率越大。就膠種而言，它們的收縮率順序是：K_天然膠<K_丁苯膠<K_順丁膠<K_丁睛膠<K_丁基膠<K_硅橡膠<K_氟橡膠。

②硬度  硬度愈大，收縮率愈小，許多工廠都習(xí)慣用硬度來(lái)計(jì)算收縮率，采用的經(jīng)驗(yàn)公式為：

K=2.8-(0.015～0.02)A，％

式中  K——直徑方向的收縮率，％，

      A——硫化膠的平均邵氏硬度。

    ③膠料加工工藝 膠料的可塑度越大，停放時(shí)間越長(zhǎng)，坯料形狀越接近制品，收縮率越小。

④制品形狀大小  收縮率隨制品尺寸的增大而減小。環(huán)狀制品的內(nèi)徑收縮率大于外徑收縮率。

⑤制品斷面結(jié)構(gòu) 金屬件、夾織物構(gòu)成了制品的骨架，由于骨架限制了膠料的自由收縮，因此有無(wú)骨架，其收縮率是不同的，如圖13-5所示。對(duì)含金屬骨架的制品，其收縮率往往受骨架的限制，因此制品尺寸因收縮而增大或減小，要視具體結(jié)構(gòu)而定。對(duì)夾織物制品其收縮率很小，一般在0．4％左右。

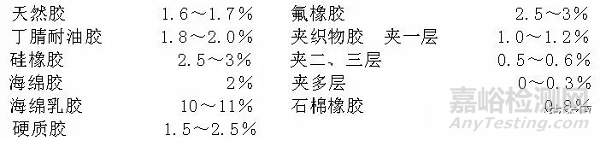

   下面是部分工廠在設(shè)計(jì)橡膠模具時(shí)所取的橡膠收縮率，供設(shè)計(jì)時(shí)參考：

4.收縮率的確定方法

①經(jīng)驗(yàn)法  采取查表（所以又稱查表法）或由經(jīng)驗(yàn)而確定膠料收縮率的方法。

②比較法  對(duì)于尺寸精度要求較高而生產(chǎn)批量較大的制品，采用結(jié)構(gòu)和尺寸相近制品的模具，加工出所要生產(chǎn)制品，測(cè)得制品和模具對(duì)應(yīng)部位尺寸后，經(jīng)計(jì)算確定膠料收縮率的方法。

③試驗(yàn)法  對(duì)于尺寸精度要求非常高、且生產(chǎn)批量較大的制品，采取經(jīng)驗(yàn)法確定收縮率設(shè)計(jì)、加工出模具，由此模具加工出制品在經(jīng)計(jì)算而確定出收縮率的方法。
