中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

本文詳細(xì)介紹了醫(yī)用口罩核心原材料聚丙烯（PP）熔噴材料的相關(guān)知識(shí)。

1.  聚丙烯簡(jiǎn)介

目前，國(guó)內(nèi)市場(chǎng)上的聚丙烯PP牌號(hào)簡(jiǎn)單相加大約上千種。如T30S、T30、HP550J、EP300M、EPS30R、PA14D；K8003、K4912、K9026、T4401、S1003、F1003；L5E89、L5D98；1102K、1101S、2240S、2500H；CJS700、J641、PPR4220等。盡管有如此多的牌號(hào)，但是它們都是通過(guò)不同的合成工藝生產(chǎn)出來(lái)的，就是大家經(jīng)常見(jiàn)到化工廠有很多管道和反應(yīng)罐和釜的地方（如下圖）。當(dāng)前主流的聚丙烯生產(chǎn)工藝有本體-氣相法和氣相法聚丙烯工藝，本體-氣相法代表工藝有中石化/LyondellBasell公司的Spheripol工藝和Mitsui公司的Hypol工藝。氣相法代表工藝有Ineos公司的Innovene工藝、LyondellBasell公司的Spherizone工藝和JPP公司的Horizone工藝等。

2.  熔噴工藝

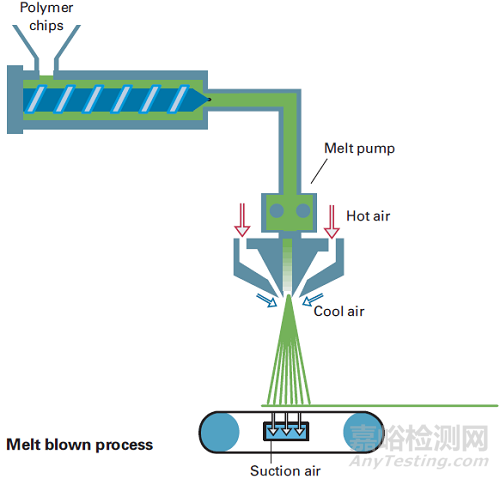

熔噴（melt-blowing）工藝是將經(jīng)螺桿擠出的熔體用高速高溫氣流噴吹，使熔體細(xì)流受到較高倍率拉伸而形成超細(xì)短纖維，然后堆積到凝網(wǎng)簾或成網(wǎng)滾筒上，形成連續(xù)的短纖維網(wǎng)，后經(jīng)自黏合作用或其他加固工藝而制作非織造布。

3.  熔噴聚丙烯專(zhuān)用料

熔噴工藝對(duì)聚丙烯材料的要求：穩(wěn)定的高流動(dòng)性（熔融指數(shù)非很高）、分子量分布窄、灰分低、無(wú)其他產(chǎn)物殘留、優(yōu)良的紡絲性能等。然而，一般聚烯烴廠商出廠的都是高熔指PP，需要經(jīng)過(guò)改性，才能做成熔噴材料。

美國(guó)Exxon Mobil公司最早開(kāi)發(fā)出適合于熔噴非織造布生產(chǎn)的熔噴聚丙烯專(zhuān)用料，其熔融指數(shù)達(dá)到：800/1000/1200/1500,隨后，Basell(巴賽爾)公司、Barealis（北歐華工）公司、ATOFINA（阿托芬納）公司等均開(kāi)發(fā)生產(chǎn)出熔噴聚丙烯專(zhuān)用料。以上世界著名石化公司具采用各自專(zhuān)利技術(shù)和專(zhuān)用技術(shù)，申請(qǐng)專(zhuān)利技術(shù)很少見(jiàn)到，且生產(chǎn)工藝技術(shù)方法具體細(xì)節(jié)根本不透露，其專(zhuān)有技術(shù)更不可能讓其他公司掌握。所以國(guó)內(nèi)的公司早期的熔噴布生產(chǎn)公司，只能進(jìn)口這些公司的材料。隨著國(guó)內(nèi)的上海伊士通新材料發(fā)展有限公司、山東道恩高分子材料股份有限公司、中國(guó)石油化工股份有限公司、山東俊富無(wú)紡布有限公司等企業(yè)慢慢掌握了該技術(shù)，熔噴聚丙烯專(zhuān)用料的國(guó)產(chǎn)化之路才慢慢完成。

熔噴聚丙烯專(zhuān)用料的制備工藝大致分為兩種，一是化學(xué)降解法，且分為完全降解法和不完全降解法，目前國(guó)內(nèi)普遍采用不完全降解法。另一種是茂金屬催化劑直接聚合而成，該法制得的熔噴料具有極好的加工穩(wěn)定性，生產(chǎn)出的纖維柔順性更好，但這種方法的加工成本較高，因此目前不論是進(jìn)口還是國(guó)產(chǎn)料大多采用化學(xué)降解法生產(chǎn)。

從道恩公司的產(chǎn)品介紹上可以看出部分技術(shù)細(xì)節(jié)。

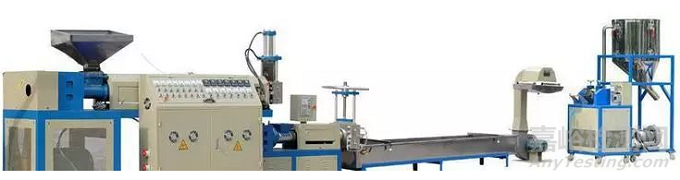

超高流動(dòng)聚丙烯熔噴無(wú)紡布專(zhuān)用料指以聚丙烯樹(shù)脂為原料的熔噴無(wú)紡布。該產(chǎn)品屬公司根據(jù)市場(chǎng)需求自行研制的新材料，在技術(shù)上和生產(chǎn)工藝上具有獨(dú)特的先進(jìn)性和新穎性。主要原理是利用國(guó)內(nèi)的現(xiàn)有的聚丙烯原料，通過(guò)雙螺桿的反應(yīng)擠出，實(shí)現(xiàn)生產(chǎn)熔指在 1100g/10min 左右的超高流動(dòng)性聚丙烯專(zhuān)用樹(shù)脂。選擇國(guó)內(nèi)最好的分子量調(diào)節(jié)劑，通過(guò)在平行雙螺桿的反應(yīng)擠出，從而使聚丙烯的分子量降低，達(dá)到提高熔指的目的，同時(shí)能很好的控制聚丙烯分子量的分布，使聚丙烯分子量分布均勻，以保證生產(chǎn)無(wú)紡布時(shí)的工藝穩(wěn)定性。

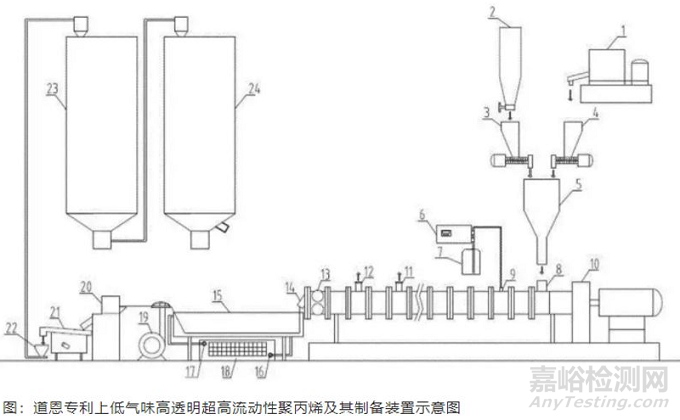

從道恩的一份專(zhuān)利可以看出采用自由基型的引發(fā)劑促進(jìn)降解，同時(shí)為了降低VOC，采用了特殊的裝置。

專(zhuān)利：CN109503935A，一種低氣味高透明超高流動(dòng)性聚丙烯及其制備裝置和方法

摘要：本發(fā)明公開(kāi)了一種低氣味高透明超高流動(dòng)性聚丙烯，采用如下質(zhì)量百分比的各組分：聚丙烯樹(shù)脂96％～99.89％；自由基型引發(fā)劑0.1％～2％；潤(rùn)滑劑0～0.2％；抗氧劑0.01％～0.3％；復(fù)配型透明成核劑0～1.5％。本發(fā)明通過(guò)加入特制的復(fù)配型透明成核劑，協(xié)同聚丙烯樹(shù)脂與引發(fā)劑、潤(rùn)滑劑、抗氧劑充分反應(yīng)，獲得高透明、低黃色指數(shù)、低霧度的超高流動(dòng)性聚丙烯。并且本發(fā)明同時(shí)還提供了上述低氣味高透明超高流動(dòng)性聚丙烯的全新制備裝置和工藝，可在全新配方的基礎(chǔ)上進(jìn)一步提高產(chǎn)品在制備過(guò)程中的透明性、低氣味和低揮發(fā)性，通過(guò)一步法即可制備成功，便于在工廠上大批量推廣生產(chǎn)，同時(shí)也極大程度地解決了產(chǎn)品中的小分子殘留問(wèn)題，簡(jiǎn)化了無(wú)紡布制造企業(yè)的后處理工藝。

4.  聚丙烯熔噴專(zhuān)用料要求

產(chǎn)品命名

聚丙烯熔噴專(zhuān)用料的命名如PPH-Y1200,其中PPH代表均聚聚丙烯材料，Y代表纖維級(jí)聚丙烯材料，1200代表熔融指數(shù)，所以，有些公司的產(chǎn)品，通過(guò)牌號(hào)就可以直接看出是否是熔噴料，是否可以用來(lái)制備口罩等。

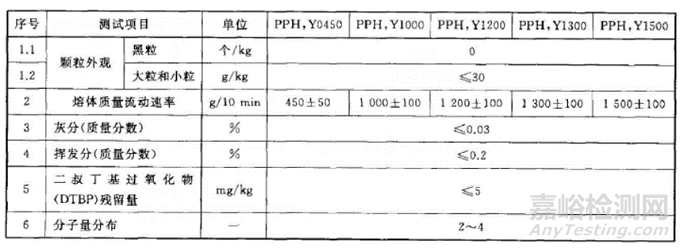

具體技術(shù)要求
