當前，許多電源類產品開始使應用在工業領域環境中，然而工業領域環境復雜，每種因素都對電源產品的性能和可靠性有較大影響。本文通過對工業領域典型應用環境因素進行篩選和梳理，詳細闡述了各種典型環境因素對電源產品的主要影響機理。
工業環境場合類別繁多，且誘發環境復雜，每種因素都對電源產品的性能和可靠性有較大影響，如何減少甚至規避掉這些環境因素的影響，對于客戶設備的穩定、可靠運行有著重要意義。本文列舉了工業領域?qū)﹄娫串a(chǎn)品的主要應用環境因素，并討論相關環境因素對產品的主要影響機理，可以為該類產品的耐環境設計和可靠性設計提供必要的參考信息。
|
重工業
|
采掘（伐）工業
|
如石油開采、煤炭開采、開礦、木材采伐
|
|
原材料工業
|
金屬冶煉、石油煤炭加工等工業
|
|
加工工業
|
金屬結構加工、水泥制品、農業化肥農藥等工業
|
|
輕工業
|
農產品為原料的工業
|
食品制造、飲料制造等
|
|
非農產品為原料的工業
|
日用化學制品、玻璃制品、金屬制品；手工工具制造、醫療器械制造、文化和辦公用機械制造等工業。
|
|
化學工業
|
生產過程中，化學方法占主要地位的過程工業
|
塑料、合成纖維、石油、橡膠、藥劑、染料工業等
|
|
能源工業
|
煤炭
|
開采生產和加工
|
|
石油和天然氣
|
開采生產和加工
|
|
電力
|
傳統能源和新能源
|
|
鋼鐵工業
|
農產品為原料的工業
|
開采、冶煉、加工等
|
|
機械工業
|
機械制造
|
如工業、農業、運輸業設備制造等
|
|
高新工業
|
電子信息、生物工程、新材料、航空、海洋等技術
|
電源產品通常應用的工業領域主要有電力（包括新能源）、石化、鋼鐵、采礦等方面，未來還可能會應用到海上、車載等應用場合，下面具體介紹這些工業領域可能遇到的典型應用環境因素。
工業領域典型應用環境因素
本文中提到的電源產品工業領域環境應用僅限于簡易氣候防護場所，即無溫度控制也無濕度控制的場所（注1），這些場所不受太陽、風、雨等氣候因素的直接侵襲，但是會受其間接影響。除此之外，這些環境下還會直接受到工業污染的影響。因此，工業領域環境中的電源產品在壽命周期內面臨的主要環境因素可分為以下幾類：
氣候環境因素：溫度、濕度、低氣壓、霜露
化學活性物質：鹽霧、腐蝕性氣體
生物環境因素：霉菌、有害、海洋生物、動植物
注1：有連續溫度控制的應用場所，一般是封閉場所，這些場所應用環境良好，基本不受外界氣候和污染物的影響，因此本文暫不考慮。
典型應用環境因素及其影響分析
高溫條件會使電子元器件的失效率增大、壽命降低；低溫條件會使材料的物理特性發生變化，例如電池的電解液凍結、容量下降。由于工業產品的應用地域比較廣，晝夜溫差較大，溫度范圍較寬，而溫度變化會使電子器件的參數發生漂移導致設備不能正常工作，熱脹冷縮出現機械結構不靈活或者卡死現象。所以電源產品設計時需要充分考慮到器件參數的溫漂特性，器件選型時也要充分考慮到溫度范圍。
|
環境因素
|
環境條件
|
影響機理
|
|
高溫
|
北非、中東、印度等地區 49 ℃，地表溫度＞70 ℃
|
熱老化（包括氧化、結構變換和化學反應）、物理膨脹、軟化、絕緣降低等
|
|
低溫
|
高緯度或高海拔地區：－46 ℃
|
物理收縮、脆化、開裂、粘度增加、產生機械應力
|
|
溫度變化
|
溫度變化：0.5 ℃/min
|
物理膨脹收縮、機械應力、凝結和軟化、涂層脫落開裂、間歇性失效
|
在我國南方的夏季和全球的熱帶雨林地區，高的相對濕度同時伴隨高溫的濕熱情況是經常出現的。在這種環境中，水汽可能會通過滲透作用進入密封絕緣器件的內部，最終導致其失效。
|
環境因素
|
失效模式
|
影響機理
|
|
濕度
|
絕性能降低、潮解
|
水汽吸附、吸收、擴散導致PCB表面和體積絕緣電阻下降
|
|
腐蝕
|
不同電位金屬連接，發生電化學腐蝕
|
|
離子遷移
|
ECM和CAF
|
晝夜溫差大的地區、溫度變化快或雨霧多的山區容易出現凝露現象。對有空腔體的密封或半密封元器件，水汽進入內部在溫度變化時更容易產生凝露。對于一些間歇性工作的產品，如果晚上關機處于冷態，早晨開機時可能由于環境溫濕度較高也會產生凝露現象。凝露的本質是物體的表面溫度低于當前空氣的露點溫度。凝露對產品的主要影響有電氣短路、絕緣強度下降、電化學腐蝕（由于凝露有富氧特征，所以凝露將比高濕環境更容易加速腐蝕）。
氣壓與海拔高度有密切的關系。通常在進行熱設計時主要考慮的是標準大氣壓下的情況，但是在高海拔的地區由于空氣密度降低，產品散熱性能將顯著下降。因此在熱設計時系統要留有足夠的裕量，發熱器件要有更大的降額。隨著氣壓的降低，產品的電暈電壓會減小，外絕緣強度降低。一般情況下，電子產品在海拔0～5 000 m范圍內，氣壓降低12 ％（相當于海拔升高1 000 m），其電暈電壓和外絕緣強度降低8～13 ％。
表5 氣壓與海拔高度的關系及影響機理
|
氣壓（KPa）
|
對應高度
|
影響機理
|
|
1
|
31 200
|
空氣密度降低
散熱性能降低
密封性能降低
絕緣性能降低
機械部件潤滑失效磨損增加
|
|
2
|
26 600
|
|
4
|
22 100
|
|
8
|
17 600
|
|
15
|
13 600
|
|
25
|
10 400
|
|
40
|
7 200
|
|
55
|
4 850
|
|
70
|
3 000
|
|
84
|
＜1 000
|
沙塵標準定義塵為直徑小于 150 um，沙是直徑150～850 um的固體顆粒物，沙塵濃度最大6 g/m3。自然界中存在的沙塵主要成分一般有兩種，紅瓷土和石英粉（含97～99 %的SiO2）?；覊m樣品的化學組成受各種不同來源的灰塵顆粒的影響。主要包括交通排放(特征元素為Zn、Sb、Pb、Cu)、工業污染(鐵族元素組合Fe、Mn、Cr、Ti是典型的鋼鐵企業污染元素)、建筑材料及廢棄物。沙塵的顆粒性質不同，對產品的影響也有所差別（詳見表6）。沙塵按照其成分對產品可靠性影響又可以分為非吸濕性導電塵、吸濕性導電塵和導電粉塵。
非吸濕性導電塵：非吸濕性導電塵對電源產品的影響就主要體現在表面磨蝕、堵塞散熱兩方面，這兩類影響大多不會直接導致產品失效，特別是在電源產品大多有過熱保護裝置的技術下，因此當產品表現異常時，只要適當清理一下產品灰塵，大多可恢復運行。
吸濕性導電塵：顆粒直徑≤2.5 μm的粉塵被稱為“細塵”，顆粒直徑＞2.5 μm的粉塵被稱為“粗塵”。細塵的主要成分：在戶外環境中，水溶性鹽占細塵重量百分比多達50 %；在室內環境中，雖然細塵總量比戶外環境低，但水溶性鹽占細塵重量百分比遠大于50 %。隨著時間的累積，這類吸濕性導電塵會沉積在設備PCBA表面，其中的水溶性鹽會大大降低產品絕緣特性，腐蝕產品器件，特別是產品進風口處的PCB走線、過孔、器件焊盤、表貼電阻等，輕則產品直接保護關機，重則功率管異常開通引起炸機或者直接拉弧，尤其是在相對濕度高于40 %的環境中。
由于工業環境涉及的領域繁多，能源、電力、鋼鐵、交通運輸（隧道、鐵路、船舶）中既會不可避免地會遇到大量吸濕性導電塵的場合，又因?yàn)楣I(yè)行業的環境比較惡劣，相對濕度常常達到40 %RH以上，高則90 %RH以上，故這類吸濕性導電塵的腐蝕效應和漏電流效應就會出現，從而大大降低電源產品的可靠性。
出現腐蝕效應的實質為金屬遷移，這樣的腐蝕一旦發生，PCB走線、過孔、貼片電阻、插裝器件引腳、焊盤等都會難逃此劫，隨著產品運行時間越長，腐蝕程度越深，直至產品最終失效。其次，這類吸濕性導電塵的漏電流效應也不容忽視，在此效應的影響下，回路中的電阻阻值會隨著相對濕度的增加呈現減小的趨勢，當濕度增到到一定程度，電阻接近短路，見圖1，不但影響電氣絕緣性能，也影響產品電路的邏輯功能，大部分電源產品會出現誤動作等失效現象。
導電粉塵：在工業環境運用中，導電粉塵不可忽視，它存在于大量工業領域環境中。導電粉塵主要包括金屬及某些金屬氧化物，主要來源于金屬加工行業和金屬的冶煉行業；導電纖維，包含金屬導電纖維、碳纖維和化學鍍層導電纖維，主要來源于電磁屏蔽、防靜電和接地場合；以及炭粉導電塵，是有機物（天然氣、重油、燃料油、煤炭等）在空氣不足的條件下經不完全燃燒或烴類受熱分解而得的產物碳黑（如干電池用到的炭黑、如汽車尾氣中含有自由碳）。其對電源產品的主要影響為絕緣電阻降低，引起打火、拉?。恍纬啥搪吠?，引起器件燒毀，炸機。
|
顆粒性質
|
|
|
舉例
|
|
磁性
|
鐵粉、鐵氧粉
|
加速聚集、導通短路、引起磁性器件參數變化造成設備故障
|
如馬達、風扇停轉、變壓器參數變化、短路拉弧炸機
|
|
熱傳導
|
灰塵
|
引起制冷或散熱設備過熱，進而引起產品故障
|
如散熱器聚集灰塵影響散熱
|
|
電傳導
|
金屬粉塵、石墨粉、煤灰
|
短路、漏電流、阻抗增大
|
金屬粉塵；灰塵吸濕；觸電阻抗增大
|
|
粘著性
|
煤焦油
|
增大絕熱性、高壓放電
|
如地鐵隧道油污、煤焦油等
|
|
化學性
|
吸濕性導電塵
|
吸濕后造成電化學腐蝕
|
PCBA器件、走線腐蝕
|
|
磨損性
|
灰塵
|
移動部件機械磨損
|
風機磨損
|
|
環境因素
|
環境條件
|
影響機理
|
|
吹塵(＜150 um)
|
揚沙天氣，風速：1.5～8.9 m/s
|
表面磨蝕
開口或過濾裝置阻塞
靜電荷積累放電
|
|
吹沙(150～850 um)
|
沙塵暴天氣，風速：18～29 m/s
|
|
降塵(≤105 um)
|
地區
|
每天沉積(g/m2)
|
加速系數
(with 6 g/m2/day)
|
散熱不良引起過熱或著火
|
|
鄉村郊區
|
0.01 ~0.36
|
600 ~ 17
|
|
市區
|
0.36 ~1.00
|
17 ~ 6
|
|
工業區
|
1.00 ~ 2.00
|
6~3
|
表8 吸濕性導電塵成分及影響機理
|
環境因素
|
主要成分
|
環境條件
|
影響機理
|
|
細塵
（≤2.5 μm）
|
Na鹽、Ka鹽、NH3鹽、Cl鹽（AgCl除外）、HNO3鹽、H2SO4鹽（MgSO4、Ca SO4微溶；BaSO4不溶）、碳酸氫根HCO3-鹽、硫HSO4-鹽
|
相對濕度＞40 %
|
形成漏電流，造成電路發生“參數漂移”，尤其對采樣電路中的高阻有影響
降低產品的相對漏電起痕指數（CTI），導致高壓部位拉弧放電
加速對材料、器件、PCB等的腐蝕
|
|
粗塵
(＞2.5μm)
|

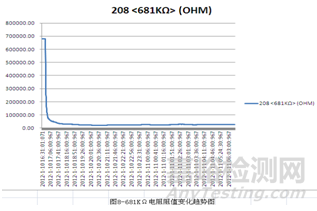

圖1 電阻沉積吸濕性導電塵后阻值在濕度條件下的阻值變化
鹽霧是指大氣中由含鹽微小液滴所構成的彌散系統。海洋運輸、海島或近海使用環境下，在空氣中有鹽霧的存在，鹽霧中的主要成分為NaCl，而NaCl的溶液中是以Na+和Cl－的形態存在的。而在內陸鹽場、鹽堿地等使用場合，其環境中含鹽大氣的組成近似等同于天然海水的構成成分。鹽霧腐對電源產品長期使用的可靠性會產生非常大的影響。產品的結構設計和加工工藝要考慮必要的防護措施。
|
環境因素
|
環境條件
|
影響機理
|
|
鹽霧顆粒
|
一般在2 um以下
|
沉降電路板上可能造成短路失效
金屬部件受到腐蝕
|
|
鹽霧濃度
|
海洋上空5.00 mg/m3
|
|
日沉降量
|
海島和沿海地區8～90 mg/(m2*day)
|
工業領域環境中常有腐蝕性氣體的出現，腐蝕性氣體的來源包括煉焦廠、水泥廠、火力發電廠和化工廠等耗能企業燃燒排放的污染物，各生產過程中的排氣(如煉焦廠向大氣排放H2S、酚、苯、烴類等有毒物質；各類化工廠向大氣排放具有刺激性、腐蝕性、異味性或惡臭的有機和無機氣體。)以及生產過程中排放的金屬粉塵和各種礦物。而腐蝕性氣體主要成分可能會有 Cl2 、H2S、NO2、SO2等，它們對產品的影響主要是與濕度、溫度等因素綜合發生作用，可導致金屬腐蝕、塑料橡膠老化變形等。
|
污染物種類
|
來源
|
影響
|
|
相對濕度
|
>50 %就會加速腐蝕;
>80 %造成損害(即使很小的氣體濃度)
|
使污染物產生的腐蝕作用成指數方式增長
|
|
無機氯化物
（如Cl2)
|
主要產生于海水、漂白清洗行業、冷卻塔蒸汽等
|
引起銅、錫、銀和鐵及鐵合金 等腐蝕
|
|
活性硫化物
（如H2S）
|
主要產生于地表火山、垃圾焚燒、石化行業、造紙行業、含硫加工廠
|
引起銅、鋁、銀和鐵及鐵合金腐蝕（不需要濕度）
|
|
氧化硫
（SOx）
|
主要產生于含硫物質燃燒，化工行業
|
低濃度能使金屬造成鈍化起到保護，高濃度的能造成石漿、金屬、橡膠、塑料腐蝕
|
|
氮氧化合物（NxOx）
|
主要來源于礦物燃料燃燒
|
Cl，S元素腐蝕金屬時起催化作用，主要影響銅和銅的合金
|
|
氨水及其衍生物（NH3）
|
主要來源于化肥廠、化工廠、農業肥料和植物中
|
銅和銅合金極易被腐蝕
|
|
強氧化劑 （O3)
|
主要來源于大氣，空間輻射等
|
Cl，S元素腐蝕金屬時起催化作用主要影響為銅和銅的合金、橡膠和塑料
|
工業領域的電源產品長期處于潮濕環境，有機材料容易受到霉菌滋生的危害。影響機理是影響外觀，如果絕緣材料（如電線的絕緣層）成為其生長基質，甚至影響到產品的電氣安全性能。因此選擇材料時要考慮相關的影響。太長需要考慮溫濕度的控制，選擇相關憎水性有機材料。
其次是動物對于電源產品的影響，在工業環境中應用時，系統外部的顏色應避免對野生動物有刺激性的色系，防止來自野生動物對設備的破壞。設備的如散熱開孔設計，需要考慮防止蛇、鼠、蟑螂等小動物的進入。
針對工業領域的應用場合，可以進行風道設計、單板布局、控制濕度和涂覆防護漆等方式來進行防護。由于工業環境的高度復雜性，單一的環境防護設計已經遠遠不能滿足設備長期可靠運行的要求，必須從整機結構設計、單板工藝設計以及電氣設計的全方位綜合考慮，綜合治理。限于篇幅，本文僅對工業環境中可能遇到的單一環境因素對電源產品的影響作了概況，還有很多組合環境因素也會對系統產生重要影響。對于這種特殊的工業領域應用的產品，如何設計才能滿足產品可靠的運行，還有待進一步更全面的研究分析。
參考文獻
[1]汪學華.自然環境試驗技術[M]. 北京：航空工業出版社.2003.11
[2]GB/T 20159.3-2011環境條件分類與環境試驗之間的關系及轉換指南有氣候防護場所固定使用[S].
[3]GB/T 2423.37-2006 電工電子產品環境試驗第2部分：試驗方法試驗L：沙塵試驗[S].
