內外場結合的驗證方法主要是將裝備在內場試驗箱內進行的可靠性試驗與裝備在外場進行的各項試驗綜合起來，充分利用裝備研制過程中的各項試驗信息，達到驗證裝備可靠性指標的目的。該方法可分為基于可靠性數據充分性的內外場結合驗證法和基于試驗剖面裁剪的內外場結合驗證法。

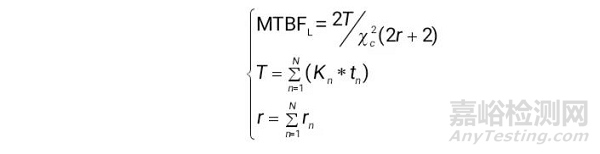

（1）若裝備外場各項試驗開展很充分，則可考慮采用可靠性評估的方法，即收集裝備在外場各項試驗中的可靠性數據，來定量評估裝備的可靠性水平。假定裝備已在外場進行了N項試驗，第n項試驗的試驗時間為tn，環境折合系數為Kn，第n項試驗發生的責任故障次數為rn，n＝1，2，…，N。設置信水平為c，則裝備可靠性指標MTBF的單側置信下限為[2]：（式1）

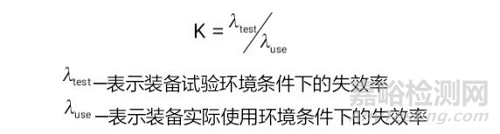

此處利用環境折合系數將各項試驗信息進行綜合。環境折合系數表示試驗的環境條件相對與使用環境條件下的可靠性特征量的比值，即：（式2）

（2）若裝備外場各項試驗開展的不充分，則可考慮采用補充內場可靠性試驗并結合內外場試驗數據進行評估的方法。假定裝備已在外場進行了M項試驗，第m項試驗的試驗時間為tm，環境折合系數為Km，第m項試驗發生的責任故障次數為rm，m＝1，2，…，M。選定GJB 899A-2009中某定時截尾試驗方案，該試驗方案允許故障數為r＃，根據該試驗方案確定的總試驗時間為T總，則內場試驗箱內需要補充的可靠性試驗時間為：（式3）

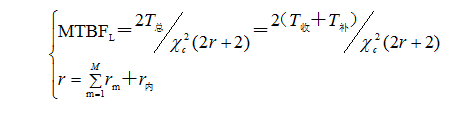

則此處對裝備可靠性指標MTBF的單邊置信下限的估計，可采用如下公式確定：（式4）

此處需要說明的是，r內表示內場可靠性試驗時發生的責任故障數；T收表示外場已收集到的累計有效試驗時間；T補表示在內場補充進行的可靠性試驗時間。各項試驗包括在內場補充的可靠性試驗，其責任故障總數不應該超過試驗方案允許的責任故障總數，即r≤r＃。

（3）若裝備外場各項試驗還未開展，則可考慮采用內場試驗和外場試驗相結合的方式。假定裝備在外場待開展的試驗有Q項，預計第q項試驗可累計的有效試驗時間為tq，第q項試驗的環境折合系數為Kq，q＝1，2，…，Q。選定GJB 899A-2009中某定時截尾試驗方案，該試驗方案允許故障數為r@，根據該試驗方案確定的總試驗時間為T總，則內場試驗箱內需要進行的可靠性試驗時間為：（式5）

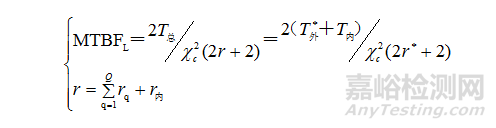

此處對裝備可靠性指標MTBF的單邊置信下限的估計，可采用如下公式確定：（式6）

此處需要說明的是，r內表示內場可靠性試驗時發生的責任故障數；表示外場各項試驗實際累計的有效試驗時間，其計算方法與一致；T內表示在內場進行的可靠性試驗時間。各項試驗包括在內場進行的可靠性試驗，其責任故障總數不應該超過試驗方案允許的責任故障總數，即r≤r@。

GJB 899A-2009中規定的可靠性試驗剖面，以溫度為主線，包括低溫貯存段、低溫工作段、升溫段、常溫工作段、高溫工作段和高溫貯存段[3]。尤其是對于海軍電子裝備來說，試驗剖面的規定非常詳細。一般情況下，外場試驗中溫度均可視作常溫段；同時，從產品加速試驗角度考慮，過快的升溫速度，有利于考核裝備的可靠性。因此，可以對試驗剖面中的常溫工作段以及升溫平緩段進行裁剪。

按照GJB 899A，以某型潛用發射井的試驗剖面為例，原試驗剖面只有一個循環（每循環24 h），去掉剖面中常溫應力段后的剖面占原試驗剖面時間的62.5 ％，剪裁前后試驗剖面見圖1。試驗剖面裁剪具體情況：將原循環中溫度22 ℃、相對濕度50 ％階段以及溫度22 ℃、相對濕度95 ％階段裁剪掉6h，以及相應的降溫段裁剪3 h，共計9 h，因此，可靠性鑒定試驗內場試驗的時間占比為15 h/24 h＝62.5 ％。

因此，內場試驗時間不小于T內＝T×62.5 %，外場累積有效工作時間不小于T外＝T×37.5 %。

1.1節闡述的方法中，未對內外場試驗時間的比例進行限定，基于試驗剖面裁剪的方法則可以確定內外場試驗時間的比例。該方法對于可靠性指標不是很高的裝備來講，降費作用尤其明顯。

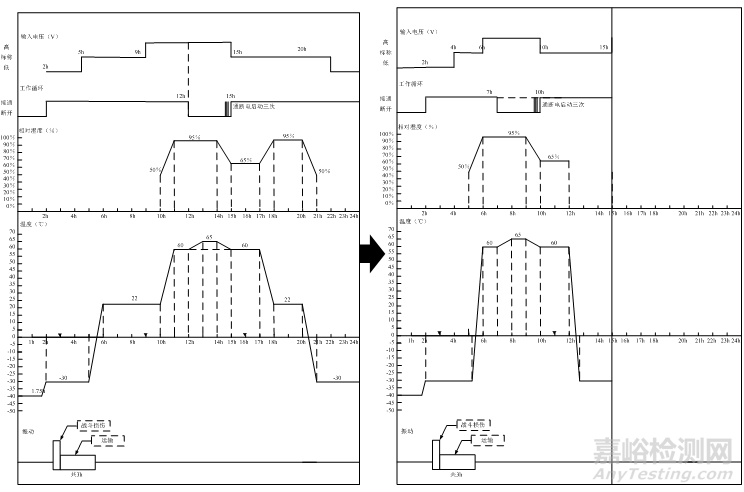

圖1  試驗剖面裁剪前后圖

加速可靠性試驗方法是裝備進行可靠性指標驗證的一種重要方法。該方法的關鍵在于加速因子的確定，加速因子定義[4][5]如下所示。（式7）

在試驗設備或試驗設施允許的前提下，電子裝備整機可靠性試驗一般應施加多重環境應力：溫度循環、熱暴露、振動應力、濕度應力以及電應力。對于整機設備來說，受限于設備研制要求中允許工作電壓的影響，電應力加速不明顯。因此，一般僅對前四項應力進行加速。依據GB/T 34986-2017，整機加速因子的確定方法如下：

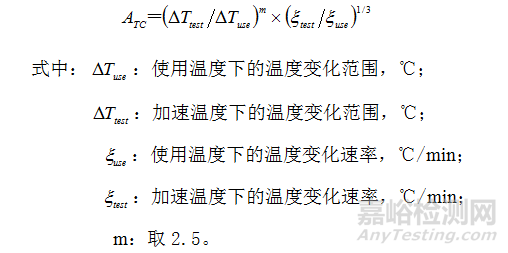

（1）溫度循環應力加速因子（式8）

（2）熱暴露應力加速因子（式9）

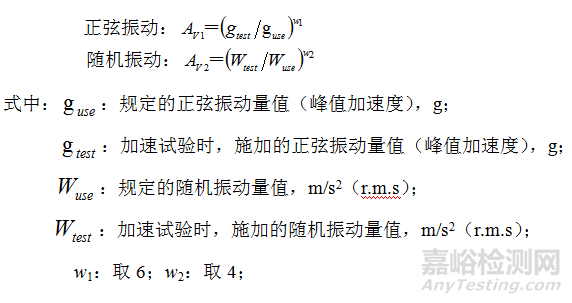

（3）振動應力加速因子（式10、式11）

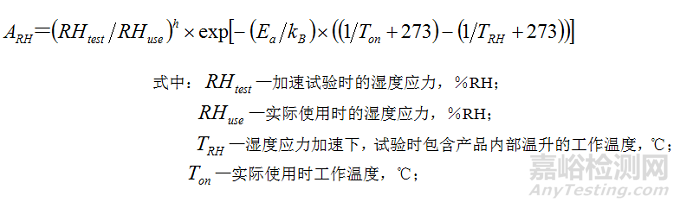

（4）濕度應力加速因子（式12）

為了得到電子設備整機的加速因子，進行如下假設：

a) 激發相同失效模式的應力，其加速因子為乘積關系；

b) 激發不同失效模式的應力，其加速因子為相加關系。

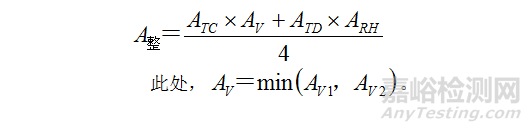

溫度循環和振動應力激發相同的失效模式，熱暴露和濕度會激發另外一種失效模式，因此，結合公式（8）～（12），得到電子設備整機加速因子為：（式13）

承試單位在給承研單位制訂可靠性指標驗證方案時，往往既要考慮國軍標要求，又要考慮承研單位降低裝備可靠性指標驗證費用的期望。因此，根據不同裝備的特點，還可采用以下方法。

（1）合并試驗剖面法：該方法并不是將設備的試驗剖面合并到一起，而是將同一系統的不同環境下的設備，放到同一個試驗箱內，按照嚴酷試驗剖面進行試驗的方法。比如有些艦船裝備包括艙外設備和艙內設備，在進行可靠性試驗時，一般分兩個試驗箱：一個放艙外設備，一個放艙內設備。若將兩個合并到一個試驗箱內，按照艙外設備的試驗剖面進行試驗，則可顯著降低可靠性試驗費用。

（2）系統級試驗法：即裝備在進行可靠性試驗時，盡量將設備組成系統來進行試驗，這是因?yàn)閷?duì)裝備的基本可靠性來講，串聯的設備越多，其可靠性指標越低，進而降低了可靠性指標驗證費用。比如，某艦船裝備包括設備A和設備B，其中設備A 的可靠性指標要求是MTBF＝10萬小時，設備B的可靠性指標要求是MTBF＝1 000 h。若分別進行可靠性指標驗證，則費用十分高昂。但將A和B組成一個系統，其可靠性指標變?yōu)镸TBF＝100 h。但此處若按照MTBF＝100 h進行可靠性試驗方案設計，則最終無法驗證A和B的可靠性指標要求，比如90加10等于100，但和等于100的自然數組合卻有無窮對。因此，此處可繼續按照設備B的可靠性指標MTBF＝1 000 h來設計試驗，設備A的可靠性指標可根據可靠性串聯模型進行評估。

某型潛用發射井包括井蓋、液壓模塊和發射井控制器，其中液壓模塊和發射井控制器屬于電子部分，井蓋屬于機械部分；井蓋以及發射井控制器的部分部件安裝在艙外，其它安裝在艙內。該裝備可靠性指標要求是：開關蓋可靠度R≥0.998，置信度0.8（最長任務時間80 min）。按照軍工產品定型的要求，該裝備必須在鑒定時完成可靠性指標的驗證。

井蓋部分體積龐大，并且常年工作在海水中，而試驗箱內無法模擬這種環境；并且該型裝備屬于研改型裝備。因此，采用內外場結合的形式開展試驗。

按照GJB 899A-2009的要求“對于能夠構成系統進行可靠性驗證試驗的產品，應盡可能在系統級進行可靠性驗證試驗”，外場試驗采用發射井整系統進行試驗，模擬水下工作環境條件，能很好的驗證發射井整機進行開關蓋的性能，但是發射井的電子控制部分是在常溫下工作，沒有經歷高低溫、振動工作環境的考核，無法驗證發射井的電子控制部分在綜合環境下正常工作的能力。因此，內場試驗僅對發射井的電子控制部分即發射井控制器和液壓模塊，按照GJB 899A-2009中對潛艇設備的相關要求，采用綜合環境應力開展。

外場試驗針對發射井整機進行開關蓋性能的驗證，1次開關蓋指的是從控制器接收到開蓋指令到井蓋打開然后關閉的過程，此處不包括實際發射導彈時的等待時間，僅指開關蓋的過程。對于成敗型可靠性指標的評定方法，采用L-Q型可靠性試驗方案，置信度：，使用方風險。發射井開關蓋可靠性置信下限與開關蓋可靠性試驗次數之間存在如下關系[6]：（式14）

上式中：n為開關蓋試驗次數；f為試驗中出現的嚴重故障（影響任務完成的故障）數。

本次試驗允許嚴重故障數選定為f=0，此時：開關蓋次數n達到804次后，試驗終止。嚴重故障數的累計包含內場試驗時發生的嚴重故障數。

發射井的電子部分按照GJB 899A-2009進行內場試驗，使用方風險：，置信水平：，發射井任務可靠性指標為，t0表示任務時間（80 min/60 min＝4/3 h）。從而得到平均嚴重故障間隔時間（MTBCF）的下限：（式15）

根據使用方風險：，接收嚴重故障數f＝0，選用GJB 899A-2009中定時截尾試驗方案20-1，試驗總時間是1.61×666 h＝1072 h。此處接收嚴重故障數f取0，是為與外場試驗中允許故障數保持一致，故障數的統計包括內場試驗和外場試驗期間發生的嚴重故障。

試驗時間的累計，可按照1.2節的方法。目前已收集到的實艇使用時間有334.5 h，該部分?jǐn)?shù)據是實艇使用數據，屬于實際應力考核，無需考慮試驗剖面裁剪。根據內場試驗時間不小于T內＝T×62.5 %，無嚴重故障（f=0）時：內場試驗時間T達到461 h（（1 072 h-334.5 h）×62.5 ％）后，試驗終止。其剩余試驗時間1 072 h-461 h-334.5 h＝276.5 h在外場常溫下進行累計。

最終，發射井在內場試驗箱內實際進行可靠性試驗時間為465 h，在外場常溫下累計有效試驗時間為280 h，發生0次嚴重故障?？傆?jì)有效試驗時間為334.5 h＋465 h＋280 h＝1079.5 h。則該型裝備的可靠度置信下限為：（式16）

案例應用表明，本文提出的降低可靠性指標指標驗證費用的工程方法，明顯縮短了裝備在試驗箱內進行的可靠性試驗時間，即可滿足驗證可靠性指標要求，又可保證裝備的研制進度，從而降低承研單位試驗成本。需要說明的是，案例中的外場試驗包含兩部分，一部分是對開關蓋性能驗證的開關蓋試驗，一部分是累計有效試驗時間的試驗，兩者是同步進行的。

可靠性指標驗證中存在的試驗時間長，費用高的問題，一直是承研單位在裝備研制中關心的重點問題之一。本文結合近年裝備可靠性鑒定的工程經驗，提出了多種可用于裝備可靠性驗證的方法，目的在于解決承研單位裝備可靠性驗證的痛點，降低裝備可靠性指標驗證費用。需要說明的是，承研單位在采用本文所述的方法進行可靠性指標驗證時，還需要根據其裝備特點，具體問題具體分析，與訂購方進行良好的溝通，確保用戶滿意。
