降額設計是常用可靠性設計方法之一,在工程上如何應用呢?本文分享關于降額設計的案例,供學習參考。
1、半導體集成電路降額設計實施示例
(1) 模擬電路(運算放大器)降額設計實施示例
要求:對國產運算放大器進行I級降額。
實施:從數據手冊上查得某型號運算放大器的額定值如下:
正電源電壓 VCC=+22V;負電源電壓 VEE=-22V
輸入差動電壓VID=±20V;輸出短路電流 IOS=20mA
最高結溫 Tjm=150℃
總功率 Ptot=500mW;熱阻qJC=160℃/W
在70℃以上,按-6.25mW/℃降額。
根據規定,以I級降額為例計算得出:
正電源電壓 VCC=+15.4V;負電源電壓 VEE=-15.4V
輸入差動電壓VID=±12V;輸出短路電流 IOS=14mA
總功率 Ptot=350mW;最高結溫 Tjm=80℃
根據“輸入電壓在任何情況下不得超過電源電壓”的原則,輸入差動電壓VID應不大于±15V。II級和III級降額的計算可依此類推。
為了使結溫和功率同時滿足鏈接表規定的降額因子要求,放大器必須根據不同的降額等級工作在圖1所示降額曲線的范圍內,TC為器件殼溫。

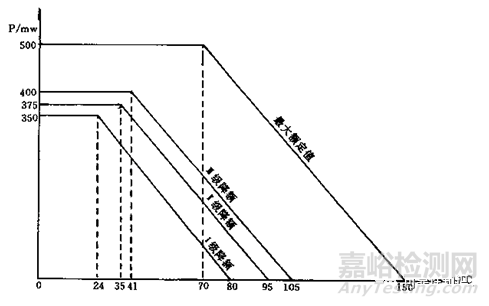

圖1 國產運算放大器降額曲線
(2) 數字電路(TTL電路)降額設計實施示例
要求:對國產TTL門電路進行I、II、III級降額。
實施:從數據手冊上查得某型號TTL門電路的額定值如下:
電源電壓 VCC=5.0±5%V; 電源電流ICC=27mA(不帶負載)
輸入高電平 VIM=2.0V; 輸入低電平 VIL=0.8V
輸出高電平 VOH=2.4V; 輸出低電平 VOL=0.4V
扇出 NO=20; 熱阻 qJC=28℃/W
從鏈接表有關說明中的規定,降額后的扇出NO及最高結溫為:
NO=20×0.8=16;
I、II、III級降額的最高結溫分別為:85℃、100℃、115℃。
最壞情況的靜態功率PD:此時VCCⅠ=5.15V、VCCⅡ=VCCⅢ=5.52V,
I級 PDI=5.15×27=139.05mW;
II、III級 PDII=P DⅢ=5.25×27=141.75mW;
已知每個典型TTL門的VOL=0.4V、IOL=1.6mA,當NO=16時,該電路所帶的最大負載功率PL=16×0.4×1.6=10.24mW
I級總功率 Ptot=139.05+10.24=149.29mW»0.149W
II級、III級總功率 Ptot=141.75+10.24=151.99mW»0.152W
殼溫 TC=Tjm-Ptot×qJC
對于I級 TCI=85-0.149×28=80.83℃;
II級 TCII=100-0.152×28=95.74℃;
III級 TCIII=115-0.153×28=110.74℃。
通過熱分析或熱測量,該電路殼溫超過上述范圍時,功率(輸出電流)必須進一步降額,以保持最高結溫在鏈接表規定的范圍內。
2、 半導體分立器件降額設計實施示例
(1) 晶體管降額設計實施示例
晶體管反向電壓或電流和結溫降額容易實現,下面介紹功率降額和安全工作區降額。
1)功率降額
晶體管允許的總耗散功率與環境溫度TA(或殼溫TC)的關系可用圖2的“功率—溫度負荷特性曲線”來表示。
圖2(a)、(b)、(c) 陰影部分分別為I、II、III級降額的允許工作區。降額的曲線均與額定值曲線平行。晶體管功率與殼溫的降額曲線示例見圖3。
小功率晶體管最大額定功率對應的環境溫度通常在-55℃~+25℃之間,當超過了溫度上限后,其允許的總耗散功率值線性下降,直至下降到0,此時的環境溫度(或殼溫)對應于晶體管的最高結溫。曲線斜線部分的斜率約等于熱阻的倒數,它與器件的物理常數有關。
功率晶體管降額也應同時考慮滿足功率和溫度的降額曲線要求,其降額曲線見圖4所示。
2) 安全工作區降額
大功率晶體管的數據手冊中通常給出一個確定的安全工作區(SOA),當器件在安全工作區內工作時,應保證不發生二次擊穿現象。
圖5是大功率晶體管典型的直流工作安全工作區曲線。安全工作區降額應按表6對最大額定集電極電流IC和集電極—發射極電壓VCE進行降額,再對功率限值和二次擊穿限值進行降額。安全工作區降額應用示例見圖5。
(2) 二極管降額設計實施示例
二極管反向電壓、電流和結溫降額容易實現,下面介紹功率降額。
二極管允許的總耗散功率(或電流)與環境溫度(或殼溫)的關系可用“功率(或電流)一溫度負荷曲線”表示,見圖6。
小電流或小功率二極管最大額定電流或功率對應的環境溫度范圍通常在-55℃~+25℃之間,當超過了溫度上限后,其允許的電流或功率將線性下降,直至下降到0,此時的環境溫度TA(或殼溫TC)對應于二極管的最高結溫。曲線斜線部分的斜率約等于熱阻的倒數,它與器件的物理常數有關。

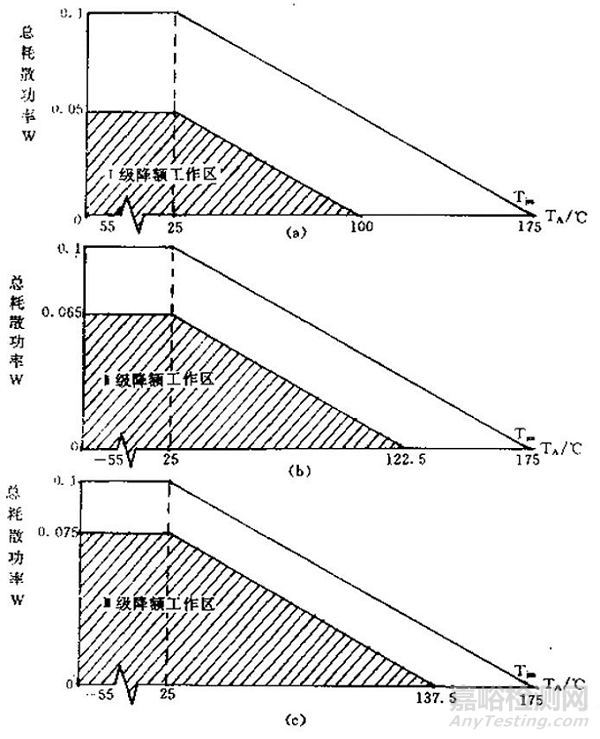

圖2 晶體管功率降額曲線
(a)I級降額工作區;(b) II級降額工作區;(c) III級降額工作區

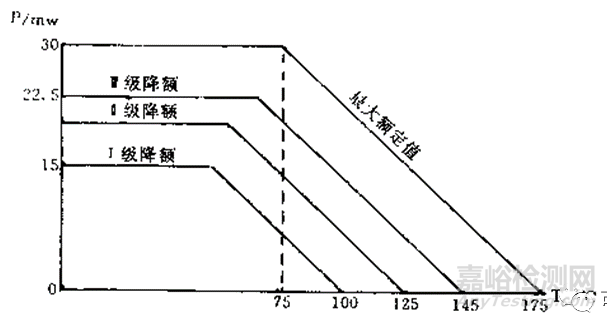

圖3 開關晶體管功率—殼溫降額曲線

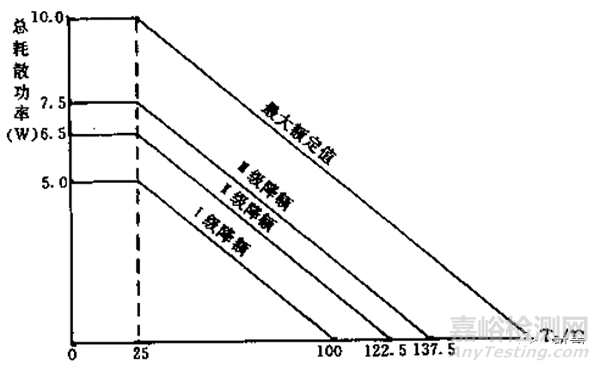

圖4 功率晶體管降額曲線

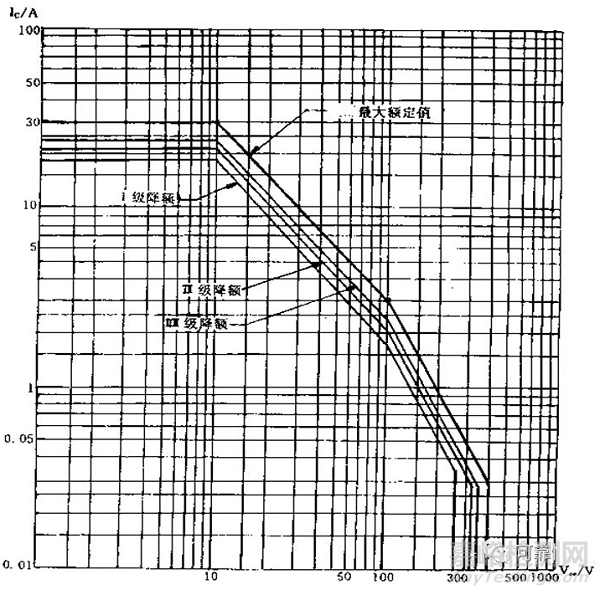

圖5 大功率晶體管安全工作區降額

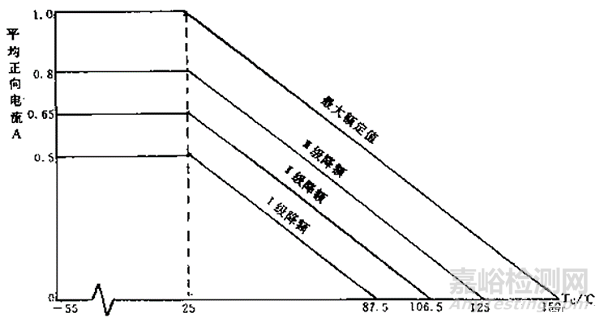

圖6 整流二極管電流—環境溫度降額
(3) 可控硅降額設計實施示例
可控硅降額設計實施與(2)二極管降額設計實施示例相同。其平均電流與環境溫度的降額曲線示例見圖7。

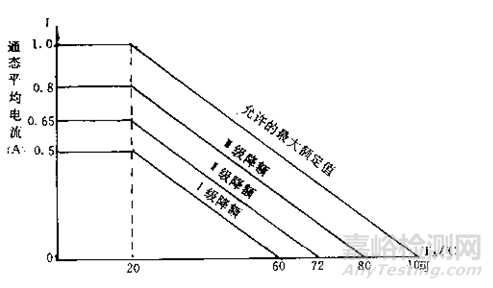

圖7 可控硅降額曲線
3、 電阻器降額設計實施示例
各類電阻器(包括電阻網絡和電位器)降額設計實施較容易。下面僅對不同類別電阻器的額定功率值與環境溫度關系(電阻器負荷特性曲線)作說明。
對應不同的電阻器,由額定功率值,額定環境溫度(見元件詳細規范,圖8示例為70℃)及電阻器零功率點的最高環境溫度(圖8示例為130℃),可直接作出電阻器負荷特性曲線或由生產廠給出。進而由功率降額要求畫出與負荷特性曲線的平行線。由圖8可見,在環境溫度不大于70℃(元件額定功率允許的最高環境溫度見詳細規范)時,各級功率降額可按額定功率降額;在環境溫度大于70℃時,考慮環境溫度的降額影響,電阻器功率必須作進一步降額。

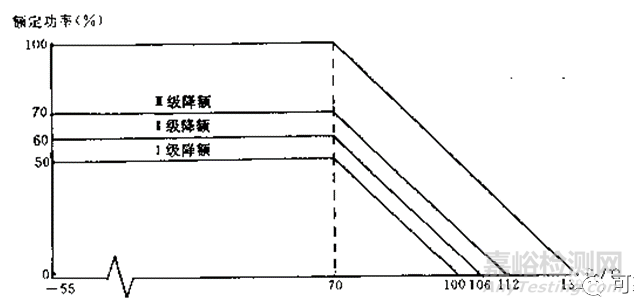

圖8 某合成型電阻器降額曲線
4、 電容器降額設計實施示例
典型的鉭電解電容器(不包括鉭箔電容器)的降額曲線示例如圖9所示。圖中所示的鉭電容器的額定電壓時最高環境溫度為85℃,電解電容器應降額至65℃,對應I、II、III級降額的工作直流電壓與額定直流電壓之比分別為0.5、0.6和0.7。
對于最高環境溫度超過85℃時的電容器降額曲線形狀仍與圖9相似,但電解電容器最高電壓為類別電壓,對應Ⅰ、Ⅱ、Ⅲ級降額的工作直流電壓與類別電壓之比仍為0.5、0.6和0.7。最高環境溫度125℃則降額至105℃。

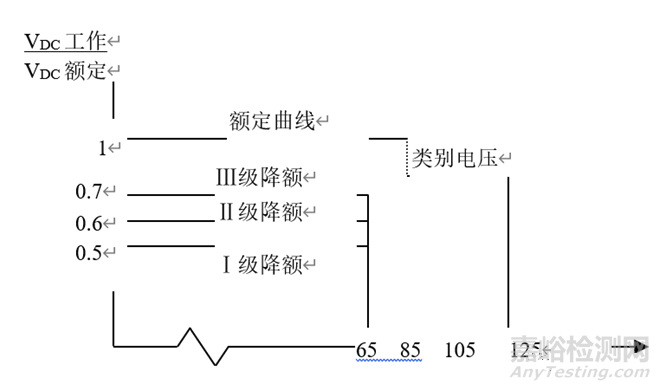

圖9 電容器降額曲線
