溫度環境應力篩選解析：基本參數、特性分析、激發的故障模式

嘉峪檢測網 2020-03-04 11:12

環境應力篩選（Environment Stress Screen，ESS）是通過向電子或機電產品施加在設計范圍之內的合理的環境應力（如溫循、隨機振動等）或電應力，將其內部的潛在缺陷加速暴露出來的過程。

環境應力篩選對有潛在缺陷的產品能誘發其故障，排除出早期故障。

環境應力篩選使用的應力主要用于激發故障，而不是模擬使用環境。根據以往的實踐經驗，不是所用應力在激發產品內部缺陷方面都特別有效。因此，通常僅用幾種典型應力進行篩選。常用的應力及其強度、費用和篩選效果如表1所示。從表可見，應力強度最高的是隨機振動、快速溫變率的溫度循環及其兩者的組合或綜合，效果很好，但它們的費用較高。

本文重點介紹溫度環境應力篩選的基本參數、特性分析，以及能激發的故障模式。

表1 常用的應力及其強度、費用和篩選效果

環境應力	應力類型		應力強度	費用	篩選效果
溫度	恒定高溫		低	低	對元器件較好
	溫度循環	慢速溫變	較高	較低	不顯著
	溫度循環	快速溫變	高	高	好
	溫度沖擊		較高	適中	較好
振動	掃頻正弦		較低	適中	不顯著
振動	隨機振動		高	高	好
組（綜）合	溫度循環與隨機振動		高	很高	很好

1、恒定高溫

（1）基本參數

表征恒定高溫篩選應力的基本參數是上限溫度和恒溫時間。另外一個要考慮的參數是環境溫度，因為真正影響恒定高溫篩選效果的變量是上限溫度與室內環境溫度之差，即溫度改變幅度。

（2）特性分析

恒定高溫篩選也叫高溫老化(老煉)，是一種靜態工藝。通過施加額外的熱應力，使產品在規定高溫下連續不斷地工作，激發早期故障出現。

如果篩選產品不是發熱產品，熱作用僅取決于篩選溫度；如果受篩產品是發熱產品，則在恒定高溫篩選過程中，產品內部溫度分布將很不均勻，特定位置或部件上的溫度將取決于特定部位的發熱能力、表面積、表面積輻射系數及其附近空氣速度等。因此，應當測量受篩產品重要元、部件的溫度，以保證其能達到篩選溫度，或防止受到過度熱應力。

恒定高溫篩選是析出電子元器件缺陷的有效方法，主要用于元器件的篩選，但不推薦用于組件級（印制線路板、單元或系統）的篩選。恒定高溫篩選效果遠低于溫度循環。

（3）激發出的故障模式或影響

恒定高溫能激發出的故障模式或?qū)Ξa(chǎn)品的影響主要如下：

（a）使未加防護的金屬表面氧化，導致接觸不良或機械性阻塞（卡?。?；

（b）加速金屬之間的擴散，如基本金屬和外包金屬，釬焊焊料與元器件，以及隔離層薄弱的半導體材料與噴鍍金屬之間的擴散；

（c）使液體干涸，如電解電容器和電池的泄漏造成的干涸；

（d）使熱塑料軟化，如果這些零部件處于太高的機械力下，則產生蠕變；

（e）使保護性化合物和灌封的蠟軟化或蠕變；

（f）提高化學反應速度，加速與內部污染物的反應過程；

（g）使部分絕緣損壞處絕緣擊穿。

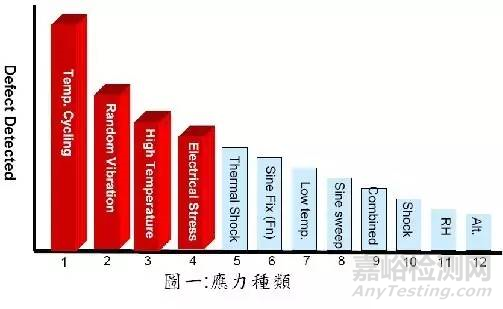

溫度環境應力篩選解析：基本參數、特性分析、激發的故障模式

2、溫度循環

（1）基本參數

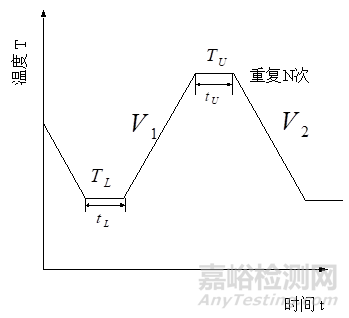

表征溫度循環篩選應力的基本參數包括上限溫度、下限溫度、溫度變化速率、上限溫度保溫時間、下限溫度保溫時間和循環次數。如圖所示。

溫度環境應力篩選解析：基本參數、特性分析、激發的故障模式

圖溫度循環應力參數

（2）特性分析

溫度循環參數中，對篩選效果最有影響的是溫度變化范圍、溫度變化速率以及循環次數。

增大溫度變化范圍和變化速率能加強產品的熱脹冷縮程度和縮短這一過程的時間，增強溫度應力，而循環次數的增加則能累計這種激發效應。因此加大上述三參數中任一參數的量值均有利于提高溫度循環篩選效果。

縮短在上、下限溫度值上的停留時間有利于縮短溫度循環的周期、提高篩選的效率，但上下限溫度值上的停留時間，應以產品內部最大熱慣性部件或以產品中的關鍵部件溫度達到的穩定時間為準。必要時要特別監測該部件的溫度，以保證篩選有效和防止其損壞。

為提高溫度循環篩選效率，一般可以將產品技術協議（規范）中規定的高、低溫貯存溫度作為其上、下限溫度，但產品在這兩個溫度時，及其與設計的高、低溫工作溫度之間不要求工作。

溫度循環中試驗箱內氣流速度是關鍵因素，它直接影響到產品的溫度變化率。產品溫度變化速率一般遠低于試驗箱內空氣溫度的變化速率，提高箱內氣流速度能使產品溫度變化速率加大，使其溫度更接近于試驗箱內空氣溫度。

（3）激發出的故障模式或影響

溫度循環激發出的主要模式或?qū)Ξa(chǎn)品的影響如下：

（a）使涂層、材料或線頭上各種微觀裂紋擴大；

（b）使粘結不好的接頭松弛；

（c）使螺釘連接或鉚接不當?shù)慕宇^松弛；

（d）使機械張力不足的壓配接頭松弛；

（e）使質量差的釬焊接觸電阻加大或造成開路；

（f）粒子污染；

（g）密封失效。

3、溫度沖擊

（1）基本參數

溫度沖擊篩選應力的基本參數有溫度上限，溫度下限，在溫度上限的停留時間，在溫度下限的停留時間，溫度轉換時間和溫度沖擊循環次數。

溫度沖擊中溫度變化速率取決于受篩產品從一箱轉入另一箱中的時間，轉入另一箱中的那一時刻箱中受篩產品遇到的實際溫度（由于打開箱門，此溫度不是設定的上限或下限溫度），以及此實際溫度回到設定溫度的時間。如果受篩產品轉換很快，可將箱門打開后溫度變化忽略不計，則此速率僅取決于轉換時間和復溫時間，自動倒換溫度沖擊箱就是這種情況。

（2）特性分析

溫度沖擊這一方法能夠提供較高的溫度變化速率，產生的溫度應力較大，是篩選元器件，特別是集成電路器件的有效方法。這一方法用于其他組裝等級時，要注意其可能造成的附加損壞。此外，對產品通電和性能監測來說，溫度沖擊方法使用不方便，甚至不可能實現，以及及時發現故障。在缺乏具有足夠速率的高低溫箱的情況下，溫度沖擊方法是一種可行的替代方法。

（3）激發出的故障模式或影響

溫度沖擊激發出的故障模式類似于溫度循環。

來源：質量與可靠性學堂
