無取向硅鋼



硅鋼板的制造技術和產品質量是衡量一個國家高端鋼生產能力和科技發展水平的重要標志之一。無取向硅鋼具有鐵損低、矯頑力小、磁導率和磁感應強度高、節能降耗等特點，被譽為鋼鐵產品中的“工藝品”，憑借其優異的磁性能被廣泛應用于電機、電器、變壓器、電工儀表等家電行業及相關領域。



無取向硅鋼板作為電機的鐵芯材料，為減少鐵芯的渦流損失，需要在無取向硅鋼板表面涂覆絕緣涂層。無取向硅鋼板的涂層以是否含有鉻元素可大體分為非環保涂層和環保涂層，涂層質量的好壞直接影響著無取向硅鋼板的使用性能。不好的涂層質量使得無取向硅鋼板的耐蝕性、沖片性和焊接性降低，還可能影響無取向硅鋼板的層間絕緣能力，導致無取向硅鋼板產品渦流損耗大。



事故背景



某無取向硅鋼板在生產過程中涂層表面出現缺陷，筆者采用宏觀觀察、化學成分分析、硬度測試、能譜分析及涂層厚度測試等方法對缺陷產生的原因進行了分析，并提出了相應的改進建議。



理化檢驗



1、宏觀觀察

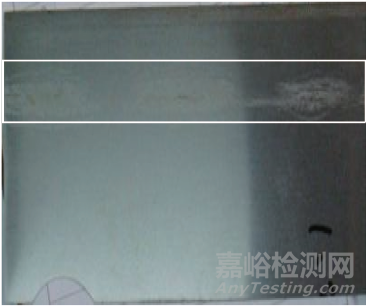

圖1 無取向硅鋼板涂層表面缺陷宏觀形貌



無取向硅鋼板涂層缺陷的宏觀形貌如圖1所示，可見缺陷處有肉眼可見的淡黃色、白色斑塊，觸之手感粗糙，不符合企業技術要求。



2、化學成分分析



使用CX-9900型直讀光譜儀對無取向硅鋼板涂層缺陷處和非缺陷處的基板進行化學成分分析，結果見表1。

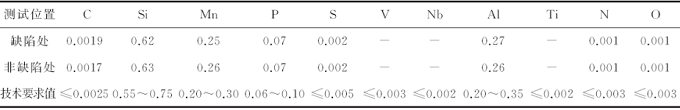

表1 無取向硅鋼板的化學成分(質量分數)%



結果表明，缺陷處和非缺陷處基板的化學成分均符合企業內部標準對無取向硅鋼板基板的技術要求。



3、硬度測試



使用HVS-5型顯微硬度計對無取向硅鋼板的涂層缺陷處和非缺陷處進行硬度測試，試驗載荷為9.8N(1kgf)，保持載荷時間10s，試驗結果見表2，可見硬度均符合企業技術要求。

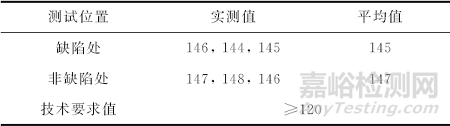

表2 無取向硅鋼板的硬度測試結果HV1



4、能譜分析



采用能譜(EDS)儀對無取向硅鋼板的涂層缺陷進行分析，淡黃色缺陷的測試位置如圖2a)所示，白色缺陷的測試位置如圖2b)所示，鉻元素的測試結果見表3。

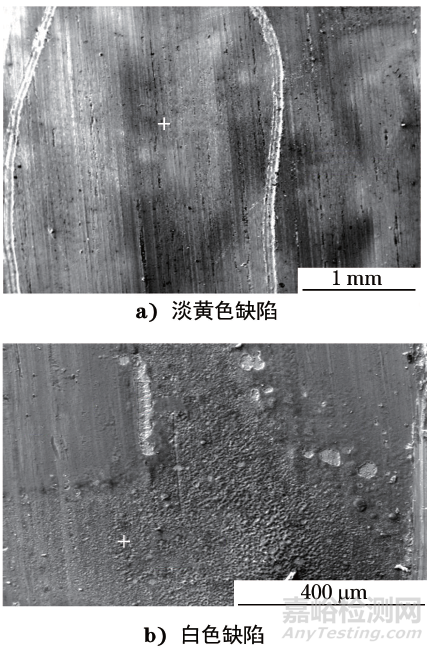

圖2 無取向硅鋼板涂層缺陷EDS分析位置



表3 無取向硅鋼板涂層缺陷的鉻元素的分析結果(質量分數)%



結果表明，淡黃色缺陷和白色缺陷均含有鉻元素。



5、涂層厚度測試



采用膜厚儀對無取向硅鋼板的涂層缺陷進行厚度測試，測試結果，見表4。

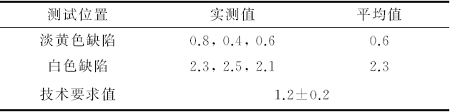

表4 無取向硅鋼板的涂層厚度測試結果g·m-2



結果表明，淡黃色缺陷處的涂層厚度比技術要求值的要薄，而白色缺陷處的涂層厚度比技術要求值的要厚，這表明涂層缺陷處的涂層厚度不均。



分析與討論



該無取向硅鋼板涂層缺陷處和非缺陷處的基板化學成分均符合企業內部標準對無取向硅鋼板基板的技術要求，且涂層缺陷處和非缺陷處的硬度均符合技術要求，說明涂層缺陷的產生與化學成分無關。



EDS分析結果表明淡黃色缺陷和白色缺陷含有鉻元素。涂層厚度測試結果表明淡黃色缺陷處的涂層厚度比技術要求值的要薄，而白色缺陷處的涂層厚度比技術要求值的要厚，涂層缺陷處存在涂層厚度不均。



該無取向硅鋼板涂層為環保涂層，企業技術要求該涂層不應含有鉻元素，查閱生產記錄可知生產線之前生產的產品是含有鉻元素的非環保涂層無取向硅鋼板，由此推測在生產過程中含有鉻元素的非環保涂料與不含有鉻元素的環保涂料不相容，導致無取向硅鋼板涂層不均的發生。

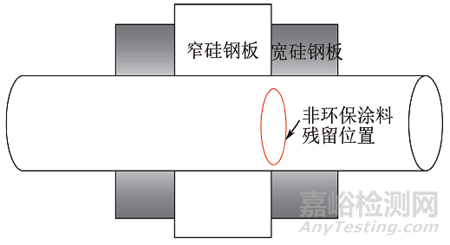

圖3 非環保涂料殘留位置示意圖



現場調查發現涂層機與硅鋼板接觸的兩根轉向輥表面都有黃色印跡，該印跡應為殘留的非環保涂料。非環保涂料殘留位置如圖3所示，由殘留的非環保涂料出現的位置推測，殘留的非環保涂料為生產窄硅鋼板時產生，當生產比之前寬的硅鋼板時，涂料被蹭到了寬硅鋼板上，與寬硅鋼板上的環保涂料不相容，導致了涂層缺陷的產生。這說明在進行寬、窄硅鋼板產品切換時，涂層機沒有按技術要求進行徹底清洗，才使得兩種涂料混在一起，導致了涂層不均的出現。



結論及建議



該無取向硅鋼板在生產過程中進行了寬度規格的切換，生產窄硅鋼板時殘留的非環保涂料與生產寬硅鋼板時的環保涂料不相容，導致了該無取向硅鋼板涂層缺陷的產生，出現了涂層不均的現象。



建議嚴格規范涂層工序中轉向輥表面清洗方案，在切換環保涂料前機組運行過渡卷時擦拭干凈轉向輥表面，確保轉向輥表面無殘留的非環保涂料；合理安排生產計劃，有寬度變化的產品切換時，中間應通入過渡卷，以保證產品切換順利。



作者：陳漫，助理工程師，上海材料研究所
