隨著復合材料工業的發展，復合材料設計工程師和復合材料制造商之間在語言上似乎有點分歧，特別是在如何描述復合材料結構中纖維與樹脂的比率上。設計工程師指的是纖維/樹脂的體積比，而復合材料制造商則根據結構中纖維與樹脂的重量比來討論纖維/樹脂的比率。

體積比和重量比不是同一回事嗎？不，當然不是，但兩者存在一定的關聯性。每個術語都與工程師或制造商有著非常重要的關系，而且它們對最終復合材料組件的開發也都至關重要。

本文的討論涉及濕法鋪層技術，制造過程中通過使用濕樹脂系統（即濕鋪、樹脂注入過程和樹脂注入過程）浸潤纖維。復合材料的基本性能可以通過實驗應力分析（測試）或理論力學（微觀力學）來確定，而從微觀力學方法則利用復合材料組分中纖維和樹脂各自的性能，以及層壓板中纖維與樹脂比例來計算?；旌弦?guī)則法最適合用于推導復合材料層合板的大多數性能。例如，層壓板軸向模量可通過以下公式計算：

Ex = EfVf + EmVm

其中，Ef是纖維的彈性模量；Em是基體（樹脂）彈性模量；Vf是纖維體積比；Vm是基體體積比；Vf+Vm=1，零空隙。

當使用干態纖維（粗紗或布形式）制造復合材料，需將液態樹脂倒在纖維上時，需要正確的纖維和樹脂重量比。例如，所謂的60:40是指需要60％的纖維重量與40％的樹脂重量的比率。測出樹脂的重量，然后倒在纖維上并加工成預浸料，這被稱為潤濕纖維。

纖維體積比與重量比的關系

盡管纖維重量比很容易通過簡單的稱重來確定，但纖維體積比卻很難確定。通常，采用ASTM測試方法，該方法需要銷毀少量樣品。但是，纖維體積比的測定可以從纖維/樹脂重量比計算得出。詳細計算步驟如下：

1、纖維重量是基于面積重量和已知或已測的平面面積；

2、加工后，測量復合層壓板材料的重量；

3、樹脂重量是復合材料重量和纖維重量之間的差：樹脂= Wcomposite – Wfibre

4、從原料供應商提供的數據中，獲得纖維和樹脂系統的密度。（如果無法從供應商數據中獲得，則可以通過實驗確定密度。）

5、現在計算復合材料中纖維的體積：Vfibre=Wfibre/ρfibre；

6、然后確定纖維/樹脂重量比和纖維/樹脂密度比；

7、計算纖維/樹脂的體積比：（Vfibre/Vresin）=（Wfibre/Wresin）（ρfibre/ρresin）；

8、計算復合材料中的基體樹脂體積比：Vm=1/{1+（Vfibre/Vresin）}；

9、最終計算復合材料中的纖維體積比：Vf=1-Vm-Vvoids。

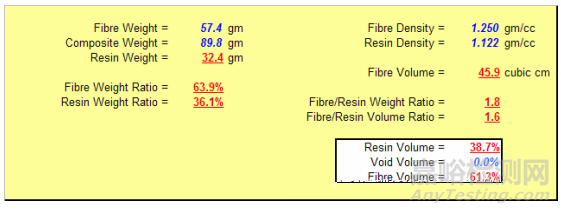

示例計算如下所示：

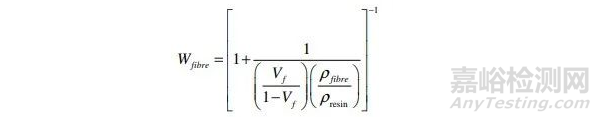

使用上述建立的函數關系，可以為所需的纖維體積比估計所需的纖維與樹脂的重量比。然后，這將為實現復合材料所需的工程性能提供更可靠的方法。重新排列較早的方程式將給出以下設計表達式：

例如，如果所需的纖維體積比為60％，則使用密度比為2.0的玻璃纖維/環氧樹脂系統時，纖維/樹脂的重量比為75:25。而使用密度比為1.425的碳纖維/環氧樹脂體系則要求纖維/樹脂的重量比為68:32。最后，對于密度比為1.142的芳綸纖維/環氧樹脂體系，纖維/樹脂的重量比為63:38。
