在很多應用中，各向異性已成為成功設計產品的關鍵。體育產品通常采用復合材料，是因?yàn)樗梢栽谝粋€(gè)載荷方向上賦予撓性，同時保持一種輕巧且堅韌的特性，并可防止斷裂。這些設備的典型使用條件會導致每種材料產生成百上千的疲勞載荷，因此了解這些極端條件下的斷裂性質非常重要。



然而，表征復合材料是一項艱巨的任務。失效通常在結構內部形成，并且在直到發生斷裂為止通常是無法觀察到的。了解失效結構的產生過程對于防止抵抗破壞至關重要，但是傳統的測試方法難以描述該過程。因此，材料設計通常由設計、測試和性能研究之間的迭代循環組成。



為了減輕測試表征的挑戰并提高設計效率，研究人員越來越多地將顯微鏡作為力學性能測試的一項補充技術。材料在制造后可以通過電子顯微鏡進行一次成像，然后可以通過模擬分析對材料進行力學性能預測；隨后，可以在模擬分析過程中修改設計，直到模擬結果達到理想為止，隨后再根據該設計來制造新材料。



近年來，隨著仿真模擬的效率提高，這種“數字材料測試”技術變得越來越流行，現已發展到可以在獨立計算機工作站上運行的程度。而接下來面臨的挑戰是規模問題，要確保從微觀到宏觀尺度都獲取適當?shù)男畔?，以建立一個模擬的多尺度模型來準確地代表真實的材料結構，從而進行準確的性能預測。

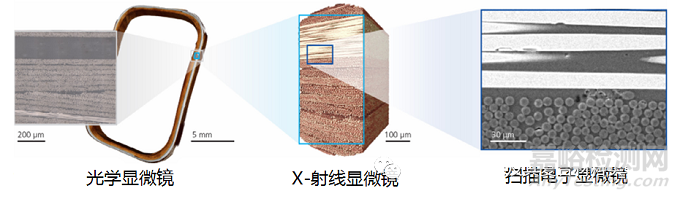

在本文中，以碳纖維增強復合材料曲棍球棒作為目標實驗產品，通過利用顯微鏡技術針對材料進行了測試。首先采用了傳統的光學顯微鏡方法，然后將標本轉移到X射線顯微鏡（XRM）中進行無損多尺度3D表征，從而提供從數十微米到單個微米的微觀結構信息，最后將樣品轉移到掃描電子顯微鏡（SEM）中進行納米級表征（如圖1），并使用能量色散X射線光譜儀（EDS）進行成分分析。該研究的結果是建立碳纖維復合材料結構組成的多尺度模型，隨后被用作預測材料力學性能的模擬程序的輸入。



圖1 實驗測試儀器情況



光學顯微鏡

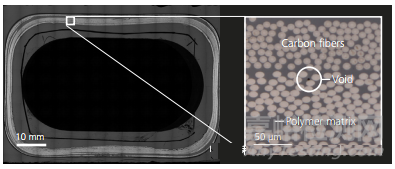

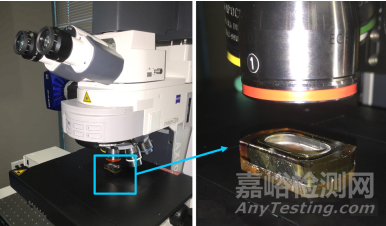

使用蔡司Axio成像儀2進行光學檢查，如下圖2所示，實驗開始時使用5倍物鏡測量整個試樣表面，然后使用50倍物鏡突出材料微觀結構的較小特征；光學檢查的結果如圖3所示，在圖3中，可以清楚地將碳纖維與樹脂基體區分開來，并觀察到一些孔隙缺陷結構。



圖2 ZEISS Axio Imager 2高分辨光學顯微鏡



圖3 光學顯微鏡測試結果圖

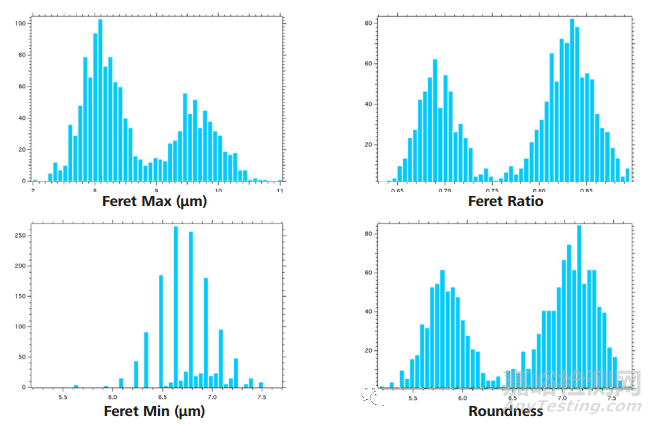

通過使用ZEISS ZEN 2 Core對光學顯微照片進行數字二值化處理，實現了對光學數據的定量分析，測試結果顯示復合材料中碳纖維體積分?jǐn)?shù)為54%，以及纖維形狀分布（Feret min, Feret max, Feret ratio, and roundness ）和纖維橫截面積分布，測試數據分別如圖4所示。



圖4 復合材料中碳纖維分布狀態，明顯的雙峰分布是由不同的纖維取向引起的



X射線顯微鏡

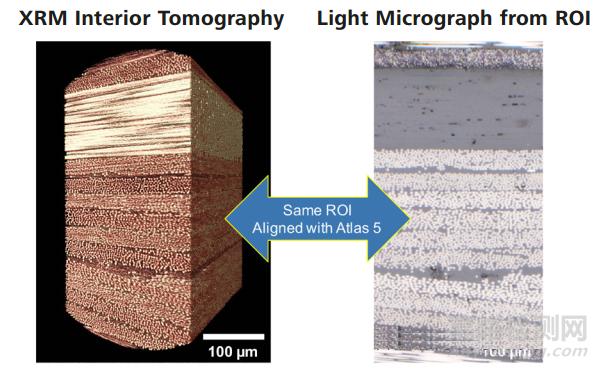

在將2D成像擴展到3D時，重要的是確保相同的ROI成像以將數據集保持可對比性。本研究中采用了蔡司Xradia 520 Versa三維X射線顯微鏡測試，采用平板擴展（FPX檢測器）來測量整體微觀結構。這一結果與使用蔡司Atlas5的5倍光學顯微照片一致，因此高分辨率的內部層析照片可以與高分辨率光學顯微照片一致。使用該程序，高分辨率X射線和光學數據可以并排放置，如圖5所示，因此X射線顯微鏡結果有效地變成了初始二維測量的3D擴展。



圖5 復合材料3D圖像與2D對比

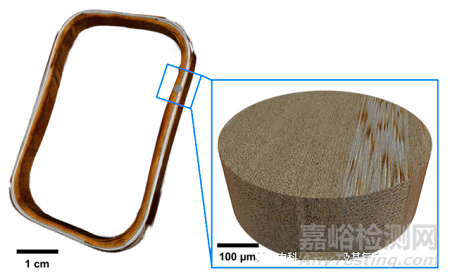

X射線顯微鏡在兩個不同的長度尺度上進行測試，以建立3D微觀結構的多尺度模型。使用12 µm的體素尺寸進行概覽成像，而高分辨率成像使用1μm的體素進行。所有X射線數據都是無損采集的，因此在3D圖像采集期間，無論是粗尺度還是細尺度，樣本都不會被分割或以其他方式中斷。這種樣品的保存也可能允許進一步的4D表征，如原位載荷實驗。內部斷層掃描結果如圖6所示。



圖6 復合材料三維X射線結果

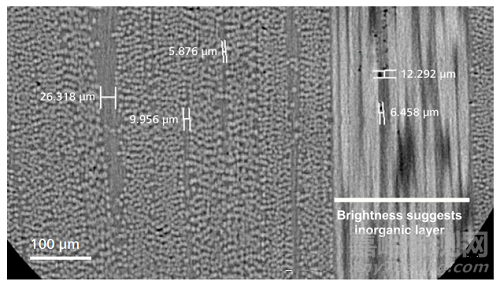

高分辨率的三維X射線圖像證實，層合板中確實存在多層碳纖維，內部孔隙和分層約為一到幾十微米。圖7顯示了一個虛擬切片示例，其中測量了幾個空隙。值得注意的是，在試樣的外部附近還觀察到一個明亮的纖維狀區域，這與局部無機成分一致。



圖7 3D體積的示例虛擬切片，使用1 µm的體素大小進行了非破壞性成像

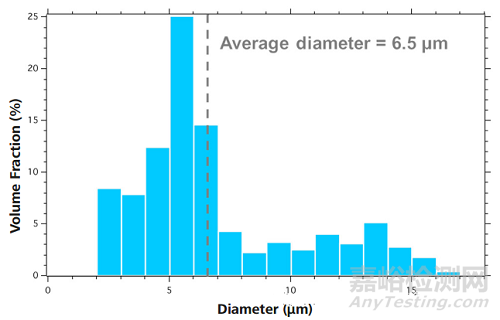

在進行其他成像之前，將數字二值化技術應用于[可疑的]碳纖維區域，以了解纖維直徑分布。初始數據處理在ORS Dragon ?y Pro中進行，碳纖維分析在Math 2 Market GeoDict中進行，測試如圖8所示，平均纖維直徑為6.5 µm。



圖8 利用X射線顯微鏡測試?yán)w維直徑



掃描電子顯微鏡

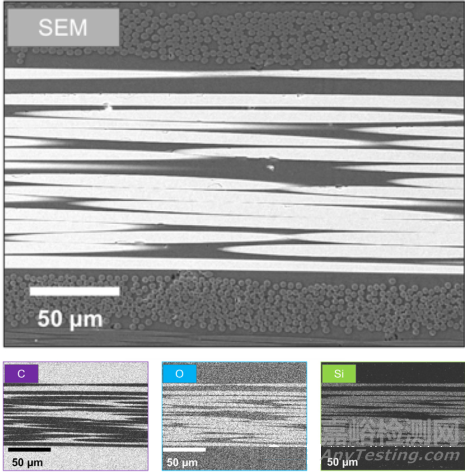

在圖像采集的最后階段，使用Crossbeam 540 （FIB-SEM）采集最佳長度尺度的信息以及局部成分。蔡司Atlas 5再次被用于將顯微鏡對準光學和X射線技術成像的相同ROI，以保持所有數據的相互關聯。圖9顯示了成像和分析結果，這些結果與用光和X射線顯微鏡成像得到的ROI相同。EDS采集到的化學信息證實了纖維微結構中存在兩種不同的材料，即碳纖維和玻璃纖維。



圖9 利用掃描電子顯微鏡測試?yán)w維類型



相關數據分析與數字材料試驗

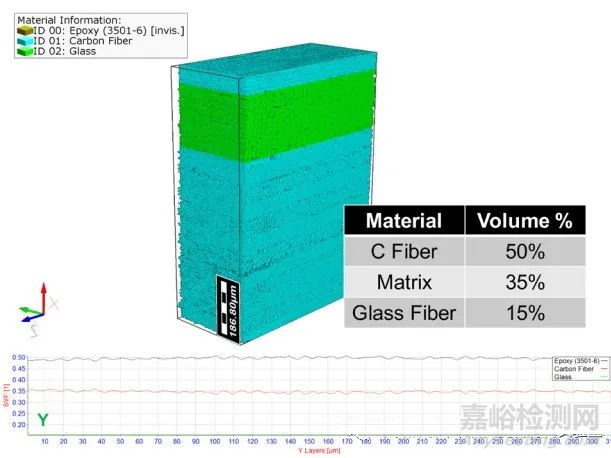

在確定了材料的特性，并提供了2D和3D微觀結構的完整信息后，可以進行數字分析。該分析從3D體積分?jǐn)?shù)計算開始，如圖10所示，計算得到三種組分體積含量分別為：碳纖維50%、樹脂基體35%和玻璃纖維15%?？紫抖群涂障堵收汲上耋w積的<1%，因此在成分分析中沒有報告。此外，在進行光學顯微鏡檢查的平面上，使用3D方法生成逐層固體體積分?jǐn)?shù)圖，以顯示通過任意切片和拋光可能引入的系統變化。



圖10 3D成像可視化分析與材料體積含量計算

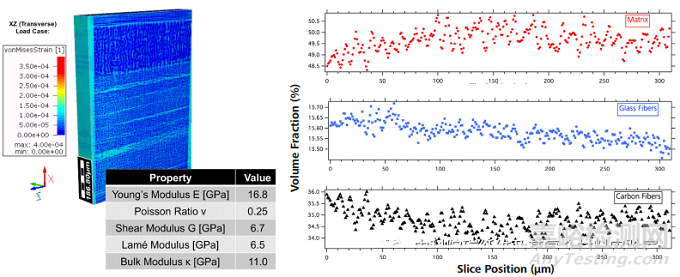

在分析這種多組分復合材料時，有一個基礎認知，即主要失效模式是由極高的橫向載荷產生的，導致裂紋形成、擴展和最終斷裂。因此，將三維相關數據集與相關材料特性（通過文獻值獲得）加載到GeoDict模擬引擎中，并施加虛擬橫向（XZ）載荷。通過數字試驗，對von Mises馮·米塞斯應變進行了3D分析，結果表明，在極限載荷下，纖維基體邊界處存在最高應變點。此外，該軟件還生成了一個計算結果，顯示了復合材料的力學性能，包括彈性模量和泊松比，其分析結果如圖11所示，與典型碳纖維增強復合材料的預期性能一致。





圖11 利用數學建模對復合材料力學性能進行模擬



結束語



在本研究中，系列顯微鏡技術被有效地應用于碳纖維復合材料的多尺度模型建模。光學顯微鏡提供了對微觀結構數據的快速分析，并定性和定量顯示了纖維和基體特征。進一步將這些結果與X射線顯微鏡的結果相關聯，可以將2D分析擴展到3D，從而得到微觀結構的3D模型。利用能量色散X射線能譜儀提供的成分信息，可以對材料進行精確的仿真分析，并為材料性能預測的模擬程序提供了輸入。



因此，顯微鏡技術可以實現強大的成像仿真流程，從而構建可用于進一步數字修改和分析的模型。通過執行本程序，可以提高材料開發效率，并在更短的時間內生產出高性能產品。此外，研究結果為材料的使用性能提供了新的視角，加深了對材料性能特征和失效模式的理解。
