前言

監管科學的目的之一是將創新方法和工具運用到醫療器械技術審評中，更好地解決新材料/技術和全新治療方式對醫療器械監管的挑戰。重建人體生物力學功能是很復雜的過程，需要考慮骨、肌肉、韌帶、神經、血管等多種組織的相互作用，個性化醫療器械的使用增加了產品性能評價的復雜性。本文通過對不同步態下正常骨盆和重建骨盆的生物力學模型研究，初步判定臨床前個性化假體的強度和穩定性，為產品設計研發和技術審評提供參考。

一、介紹

骨盆是人體最重要的受力結構之一，由于腫瘤或外傷引發的骨盆缺損可能導致力學支撐失效，嚴重影響到下肢功能。然而，由于復雜的解剖結構和鄰近的重要神經血管組織，給骨盆大面積切除后的重建帶來困難。個性化假體的設計和安裝的匹配性好，是獲得滿意的骨盆重建效果的最佳選擇。

骨盆的生物力學分析是設計和評價個性化假體的基礎。但是，目前骨盆的生物力學情況并沒有得到充分研究。Hao等對骨盆在站立態的生物力學性能進行了尸體研究。但是由于個體的解剖結構差異和骨盆材質屬性，評估不同個性化假體比較困難。

有限元分析可以應用于跨度范圍較大的解剖差異和材料屬性差異，所以廣泛地應用于骨骼生物力學研究。Iqbal等采用了有限元分析研究了健康和個性化假體重建骨盆在站立下的生物力學；Bridget Volinski等研究了行走步態下健康骨盆環所受應力；Liu等評估了行走、上下臺階中可調半骨盆假體的骨盆生物力學性能。然而盡管已經采用有限元方法進行了很多骨盆生物力學研究，但是骨盆在不同活動狀態下的力學模型仍未明晰。

本研究中，建立了正常骨盆和個性化假體應用的重建骨盆的有限元模型，對重建骨盆模型在站立、屈膝、坐下、起立、行走，以及上下臺階中的生物力學進行研究，可用于個性化假體力學強度和穩定性的評估。

二、材料和方法

（一）臨床信息

43歲女性患者，身高160cm，體重51kg，由于左骨盆腫瘤在西京醫院（空軍軍醫大學第一附屬醫院）治療。進行II+III型切除，并使用3D打印的個性化假體進行骨盆重建。同時植入4枚螺釘，從骨盆內側到外側分別編號為1到4（圖1）。

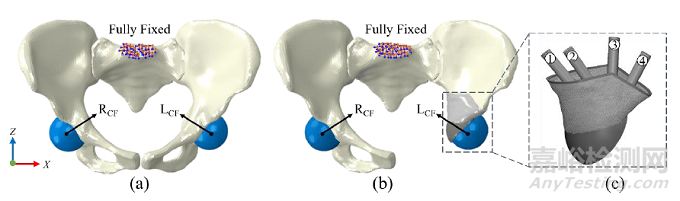

圖1對于正常骨盆、（b）重建骨盆和假體設計的載荷和邊界條件。Rcf和Lcf分別指右和左髖接觸力

（二）三維（3D）建模

經醫院倫理委員會批準，獲得患者CT影像并導入Mimic 16.0建立骨盆的三角曲面模型。再將骨盆表面模型導入Geomagic Studio 2012形成骨盆實體模型。然后，將實體模型導入Solidworks 2013進行錯誤校驗和螺釘裝配。個性化假體的設計采用拓?fù)鋬?yōu)化方法。此外，通過Abaqus/CAE軟件在髖臼處增加兩個球面殼以模擬股骨頭。至此，重建骨盆的3D模型建立完成。正常骨盆模型通過患者右側髂骨鏡面圖像獲得。

（三）有限元建模

根據Leung等，由Hounsfield單位（H.U）和骨密度（ρ）關系，楊氏模量（E）和骨密度的關系計算獲得骨的材料屬性。公式如下：

（1）ρ=0.00069141×H.U+1.026716

（2）E=2017.3
