中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

改性塑料軟化點溫度和熱變形溫度及產(chǎn)品使用溫度是改性塑料耐熱性常用的測定指標：下面進行詳細說明：

一、（SP）：

試驗規(guī)范：ASTM D1525 ，試驗片尺寸：厚度3.2mm，寬度最少19mm；測定起始溫度50℃，預熱5 min，升溫速度50℃/hr ，荷重1kg，針入試片1mm的溫度。

二、熱變形溫度（HDT）：

試驗規(guī)范：ASTM D648 ，試驗片尺寸：127*6.35*12.7mm；測定升溫速度120℃/hr ，荷重18.6 kg，支撐100mm，試片彎曲變形量0.26  mm時 的溫度。

三、SP、HDT及產(chǎn)品使用溫度三者之間的關系說明：

1、SP（軟化點溫度）=熱變形溫度（無退火）+（15~20) ℃。

2、產(chǎn)品長期使用溫度=SP（軟化點溫度） -（30~40）℃；

   產(chǎn)品長期使用溫度=HDT（熱變形溫度 ）-（15~20） ℃。

注：軟化點溫度、熱變形溫度為分析檢驗用指標，并非注塑產(chǎn)品的長期使用溫度；改性塑料制品退火的目的是消除內(nèi)應力，防止在應力集中處產(chǎn)生裂紋或者開裂、變形，一般用低于改性塑料制品熱變形溫度10~20℃的熱油或熱水進行退火處理。

常用塑料的熱變形溫度（HDT）

    熱變形溫度(Heat deflection temperature, HDT)顯示塑料材料在高溫且受壓力下，能否保持不變的外形，一般以熱變形溫度來表示塑料的短期耐熱性。若考慮安全系數(shù)，短期使用之最高溫度應保持低于熱變形溫度10℃左右，以確保不致因溫度而使材料變形。

 最常用的熱變形測試標準：

1、ASTM D648彎曲載荷下塑料邊緣位置撓曲溫度的試驗方法

2、GB/T1634.1-2004塑料 負荷變形溫度的測定 第1部分:通用試驗方法

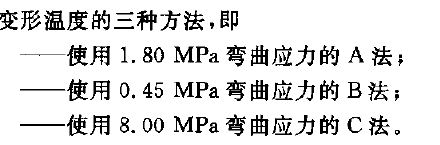

三種試驗方法：

樣品尺寸規(guī)格：

樣品送檢咨詢：020-32377636  楊工
