氣門彈簧是保證汽車發動機配氣機構正常工作的關鍵部件，氣門彈簧的質量與性能直接影響著發動機的運行安全及工作效率。某汽車使用3a(年)，行駛里程近104km，在行駛過程中發動機氣門彈簧發生斷裂，導致發動機損壞嚴重，該發動機氣門彈簧材料為VDSiCrV鋼。



筆者對斷裂的氣門彈簧進行了檢驗與分析，找出了斷裂原因，以期防止此類事故的再次發生。



理化檢驗



宏觀觀察

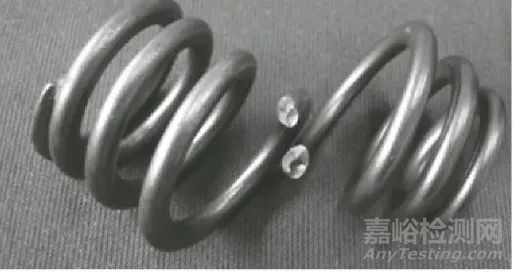

斷裂的氣門彈簧直徑為8.5mm，兩端磨平，在上端疏部3~4圈交界處發生斷裂，如圖1所示。



圖1 斷裂氣門彈簧的宏觀形貌



可見斷口與彈簧的軸線方向呈45°，無明顯塑性變形，呈現出宏觀脆性斷口特征。



化學成分分析

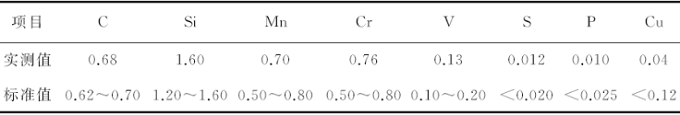

采用東儀DF-200型電火花直讀光譜儀對斷裂氣門彈簧進行了化學成分分析，結果見表1。



表1 斷裂氣門彈簧的化學成分(質量分?jǐn)?shù))％



可見斷裂氣門彈簧的化學成分符合GB/T 18983—2017«淬火-回火彈簧鋼絲»中對VDSiCrV鋼的成分要求。



金相檢驗

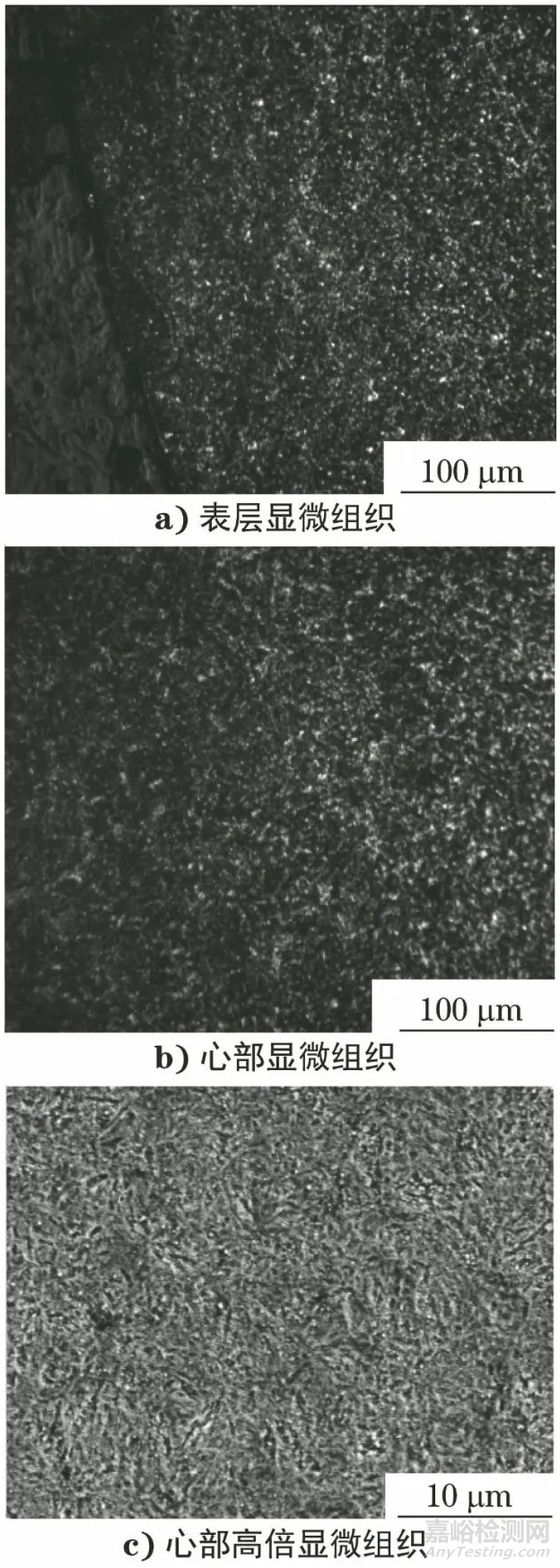

在斷裂氣門彈簧的斷口處橫向截取試樣，試樣經鑲嵌、磨制、拋光后，用4％(體積分?jǐn)?shù))的硝酸酒精溶液浸蝕，然后置于MA1001型金相顯微鏡和SU-70型場發射掃描電鏡(SEM)下觀察，斷口處的顯微組織形貌如圖2所示。



圖2 斷裂氣門彈簧斷口處顯微組織形貌



可見斷口表面無脫碳，無石墨化現象[圖2a)]，斷口處顯微組織為回火索氏體[圖2b)]，圖2c)為斷口處的高倍形貌，可見組織已初步失去針狀馬氏體形態，這說明該氣門彈簧在回火時溫度略高。



夾雜物分析



圖3 斷裂氣門彈簧的夾雜物形貌



斷裂氣門彈簧的夾雜物形貌如圖3所示，根據GB/T 10561—2005«鋼中非金屬夾雜物含量的測定———標準評級圖顯微檢驗法»，可知該斷裂氣門彈簧的夾雜物含量符合要求。



硬度測試



對斷裂氣門彈簧進行維氏硬度測試，測得硬度為520HV0.2，換算成洛氏硬度為50.5HRC，根據GB/T 1172—1999«黑色金屬硬度與強度的換算關系»，換算得出該斷裂氣門彈簧的抗拉強度為1739MPa。而在GB/T 18983—2017中VDSiCrV鋼的抗拉強度要求值為1810~1960MPa，可知該斷裂氣門彈簧的強度略低于標準強度要求的下限。



掃描電鏡分析

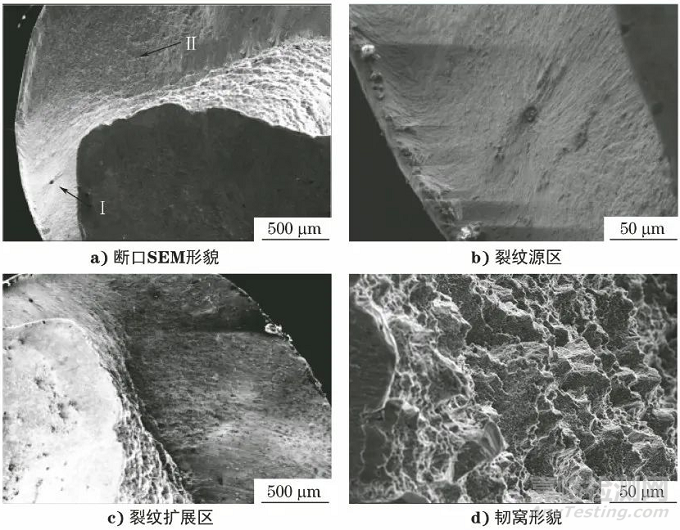

采用SEM對該斷裂氣門彈簧的斷口進行觀察，如圖4所示。



圖4 斷裂氣門彈簧的斷口SEM形貌



表2 夾雜物的化學成分(質量分?jǐn)?shù))%



圖4a)可見斷口具有明顯扭轉疲勞斷裂特點，彈簧內側位置Ⅰ處存在一顆粒狀?yuàn)A雜物，在此處引起應力集中，是疲勞裂紋起源處；裂紋以?shī)A雜物為核心向四周放射狀擴散，如圖4b)所示，夾雜物直徑約為20μm，采用能譜分析其成分，結果見表2，該夾雜物主要為鎂、鋁、鈣及硅的混合物；圖4a)中位置Ⅱ處為裂紋擴展區，斷口中間為一平坦的凸臺，裂紋沿彈簧內側面向外側面扭轉擴展，具有明顯的疲勞輝紋特征，如圖4c)所示；高倍下擴展裂紋呈梯度臺階狀，呈剪切韌窩狀，是受扭轉剪切力造成的，如圖4d)所示；該斷裂氣門彈簧的斷口具有典型的扭轉疲勞斷口特征。



表面質量分析

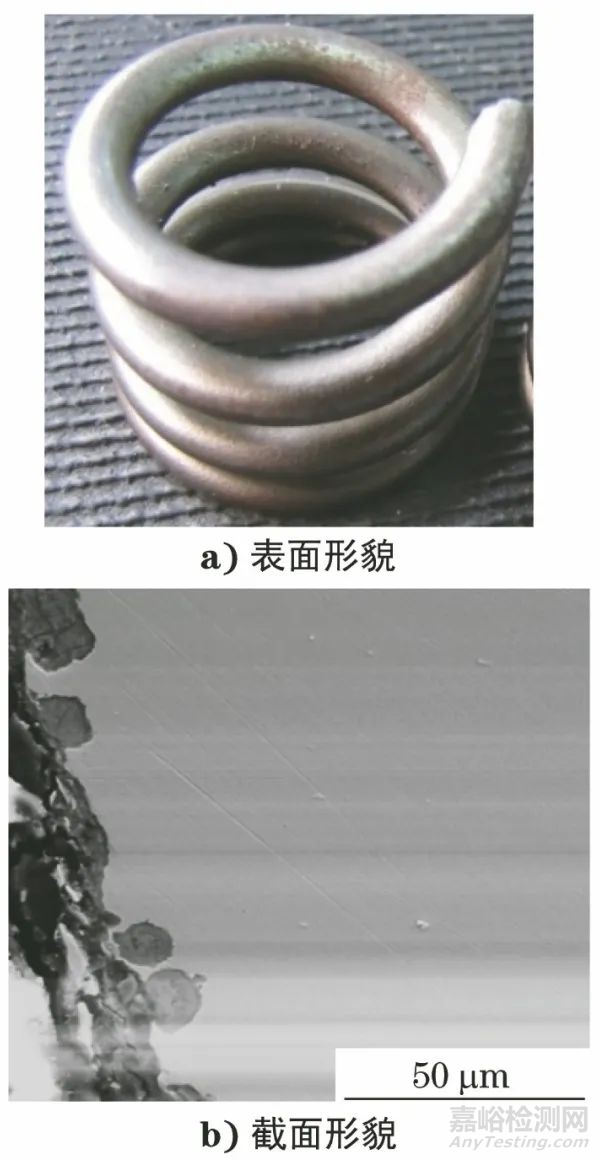

斷裂氣門彈簧的表面發生了明顯的腐蝕，如圖5a)所示，其表面分布著許多細小的麻點，麻點的深度達到10μm以上，如圖5b)所示。



圖5 斷裂氣門彈簧的表面形貌



對腐蝕物進行能譜分析，結果見表3，可見該腐蝕物主要為氧化鐵，在腐蝕點處未見明顯裂紋。



表3 腐蝕物的化學成分(質量分?jǐn)?shù))％



分析與討論



該斷裂氣門彈簧的斷口形貌具有明顯的裂紋源區與疲勞擴展區，裂紋源是從彈簧內側夾雜物處向外側面扭轉擴展，疲勞輝紋明顯，斷口呈現出典型的扭轉疲勞特征。斷裂氣門彈簧的化學成分與夾雜物都在正常范圍。JB/T 10591—2007«內燃機氣門彈簧技術條件»中要求氣門彈簧的顯微組織一般為回火屈氏體，而該斷裂彈簧中的顯微組織初步失去了針狀馬氏體特征，說明回火時溫度略高，這也導致了該斷裂氣門彈簧的硬度略低。該氣門彈簧的強度換算值為1739MPa，低于GB/T 18983—2017中要求的強度下限1810MPa。



該斷裂氣門彈簧的斷口宏觀形貌顯示，在彈簧內側淺表面200μm處存在直徑約為20μm的夾雜物。彈簧在伸長和壓縮周期過程中，在夾雜物處應力趨于高度集中，因此在此處萌生裂紋，該處成為裂紋源區，這是導致彈簧產生早期疲勞斷裂的主要原因。



該斷裂氣門彈簧的表面氧化腐蝕嚴重，形成大量的腐蝕麻點，腐蝕深度達到10μm，減少了彈簧的有效承載面積，這也是導致氣門彈簧早期疲勞斷裂的主要原因之一。



結論及建議



彈簧內側淺表面冶金缺陷(夾雜物)、材料硬度值偏低和表面氧化腐蝕等諸多因素共同作用，導致了該氣門彈簧發生了早期疲勞斷裂。



建議提高氣門彈簧的冶金質量，減少夾雜物數量；嚴格控制熱處理工藝，保證彈簧強度；對彈簧的表面進行抗腐蝕處理，提高其耐腐蝕能力。



作者：高學平，高級工程師，山東大學
