中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

耐腐蝕性能是黃銅的重要的性能指標，受到廣泛關(guān)注和研究。黃銅的應(yīng)力腐蝕又稱季節(jié)破裂（季裂），縮寫SCC。

季裂是黃銅在大氣中的微量氨和大量水汽冷凝成的氨水溶液層腐蝕和內(nèi)部殘余應(yīng)力的共同作用下產(chǎn)生的應(yīng)力腐蝕開裂。

黃銅中含鋅量越高，所受應(yīng)力越大，季裂前的持續(xù)時間越短。由于零件季裂會出現(xiàn)較深的脆性裂紋，裂紋成長至臨界尺寸，呈現(xiàn)沿晶、穿晶或混合斷裂，過程中幾乎不產(chǎn)生任何收縮變形，所以季裂很難提前預(yù)防和發(fā)現(xiàn)。

雖然季裂現(xiàn)象最早在黃銅中發(fā)現(xiàn)，但如紫銅、青銅及其他銅含量較高的，內(nèi)應(yīng)力較大的合金制品等都可能存在此現(xiàn)象的發(fā)生。季裂是突發(fā)性的，危害極大，不僅影響產(chǎn)品的使用性能，也對供應(yīng)商及使用方造成重大損失，甚至形成安全隱患。

為了避免因發(fā)生季裂造成嚴重影響及損失，可以進行氨熏試驗評估材料季裂傾向。

利用黃銅在氨氣氣氛中應(yīng)力腐蝕破裂敏感性強的原理，將試樣暴露于氨氣氣氛中達到規(guī)定的時間，然后檢查裂紋，以了解產(chǎn)品抵抗應(yīng)力腐蝕的能力。氨熏試驗國內(nèi)外標準很多，表1將一些常用的測試標準進行了匯總。

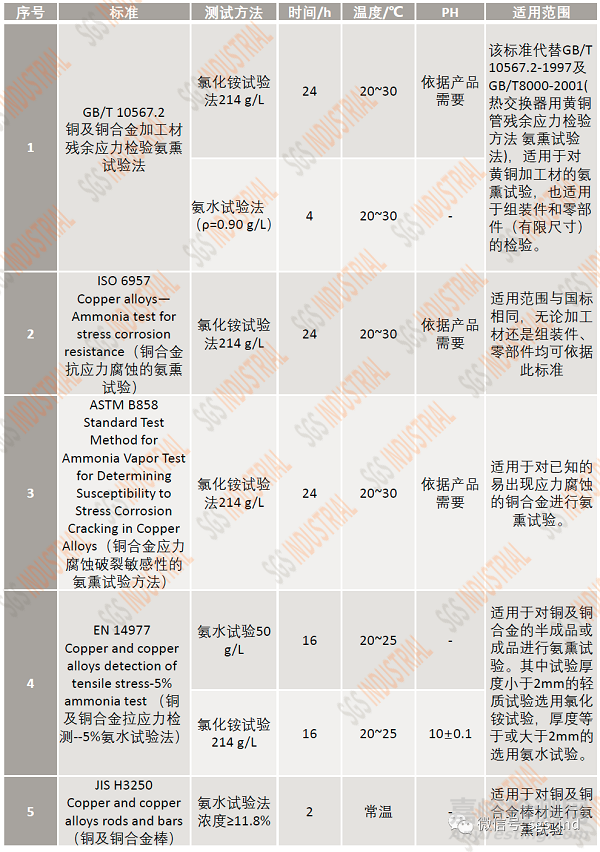

表1 氨熏試驗常用標準
