事故背景



不銹鋼護欄以其耐腐蝕性和美觀性逐步應用于橋梁護欄、道路護欄、工廠護欄及庭院護欄上。某臨近海邊小區的316不銹鋼護欄安裝完約兩個月后即出現腐蝕失效。



理化檢驗



宏觀觀察

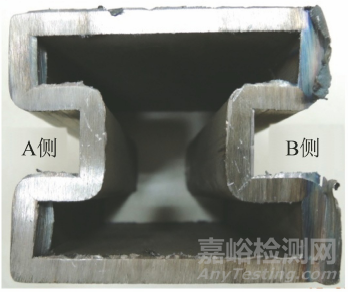

圖1 失效護欄橫截面宏觀形貌



圖1為腐蝕失效的316不銹鋼護欄橫截面形貌，可見其橫截面呈“工”字形，壁厚約4mm。

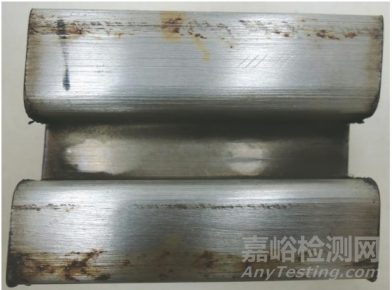

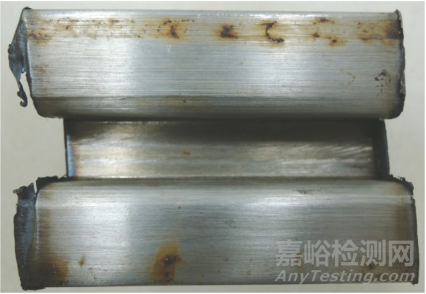

圖2 護欄A側表面宏觀形貌



圖3 護欄B側表面宏觀形貌



圖2和圖3分別為圖1中A側表面和B側表面的宏觀形貌，可見腐蝕集中在靠近護欄兩側面的邊緣位置，呈條帶狀分布，寬約5mm；側面中間部位未見腐蝕痕跡。肉眼下，腐蝕區域中心位置呈黑色，腐蝕區域外圍為黃(紅)褐色。



化學成分分析



在失效護欄側面(帶凹槽)和平直表面上分別截取試樣，經清洗、干燥、打磨后，采用臺式直讀光譜儀進行化學成分分析，結果見表1。

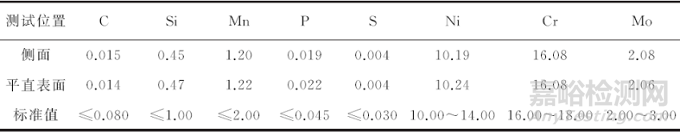

表1 失效護欄的化學成分(質量分數)％



可見護欄的化學成分均符合GB/T 20878—2007«不銹鋼和耐熱鋼牌號及化學成分»對316不銹鋼的成分要求。



金相檢驗



分別截取失效護欄橫截面和側表面(含腐蝕區域)試樣，試樣形貌如圖4所示。

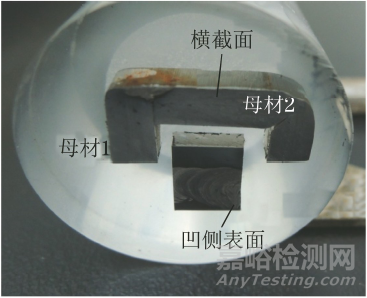

圖4 失效護欄的金相試樣形貌



可見護欄側面與上、下表面采用焊接方式連接，焊縫寬約5mm。腐蝕大致發生在熔敷金屬表面，腐蝕區域?qū)挾扰c焊縫寬度相當。經鑲嵌、打磨、拋光后，用體積比為3∶1∶1的HCl＋HNO3＋甘油混合液進行浸蝕，采用金相顯微鏡觀察其顯微組織形貌。

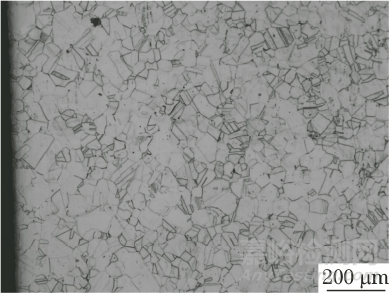

圖5 母材1的顯微組織形貌

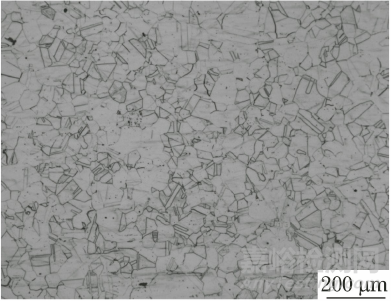

圖6 母材2的顯微組織形貌



圖7 焊縫顯微組織形貌



圖8 焊縫橫截面顯微組織形貌



失效護欄的顯微組織形貌如圖5~圖8所示，可見母材1和母材2的顯微組織均為奧氏體，奧氏體晶內存在孿晶，奧氏體晶粒大小不均，如圖5和圖6所示。焊縫區顯微組織為柱狀晶＋碳化物，如圖7和圖8所示。



掃描電鏡及能譜分析



截取護欄腐蝕部位試樣，經干燥后置于掃描電鏡(SEM)及能譜(EDS)儀下進行分析，如圖9所示。

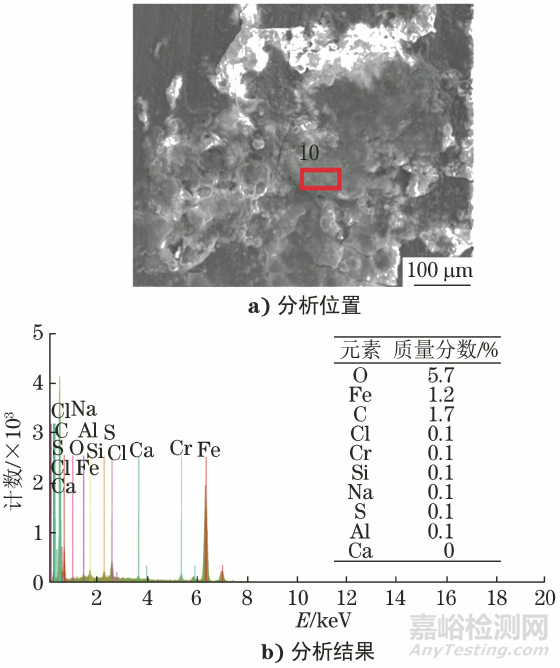

圖9 腐蝕產物EDS分析位置和EDS分析結果



可見腐蝕產物中主要含有氧、鐵、碳、氯等元素，其中氧元素含量最高，遠高于氯元素含量。



將金相試樣置于SEM下進行觀察，并進行EDS分析，結果見圖10和表2。



圖10 金相試樣的EDS分析位置示意圖

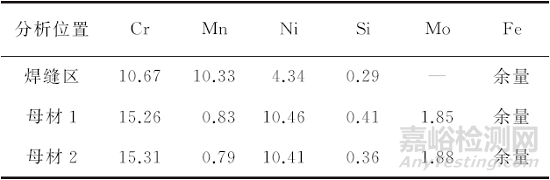

表2 金相試樣的EDS分析結果(質量分數)％



由表2可知，焊縫區的化學成分與兩側母材的化學成分差別較大。焊縫區鉻、鎳元素含量均低于母材，但錳元素含量高于母材。



分析與討論



由化學成分分析結果可知，護欄帶凹槽側面及平直表面母材化學成分均符合GB/T 20878—2007對316不銹鋼的成分要求。



由金相檢驗結果可知，發生腐蝕的“工”字形護欄采用角焊接方式焊接而成，焊縫位于帶凹槽側面與平直表面連接處。焊縫寬約5mm。結合宏觀檢測結果可知，腐蝕基本發生在焊縫熔敷金屬表面，腐蝕區域?qū)捈s5mm，與焊縫寬度相當。護欄母材顯微組織為奧氏體，奧氏體晶粒內存在孿晶，且奧氏體晶粒尺寸大小不均勻，表明不銹鋼母材冷加工殘余應力較大。焊縫區域顯微組織為柱狀晶＋碳化物。



由SEM及EDS結果可知，腐蝕產物中主要含有氧、鐵、碳、氯等元素，氧元素含量最高，氧元素含量遠高于氯元素含量。同時焊縫及兩邊的母材區域中，焊縫區鉻、鎳元素含量低于母材，但錳元素含量遠高于母材，表明熔敷金屬化學成分與母材存在較大的差異。



腐蝕產物主要呈現黃(紅)褐色，且氧元素含量最高，說明護欄在熔敷金屬表面發生了氧腐蝕，屬于電化學腐蝕。焊縫顯微組織中存在柱狀晶，存在成分偏析，同時焊縫區化學成分與母材存在明顯差異，造成兩者之間存在較大的電極電位差。同時在焊接后，焊縫處存在一定的焊接殘余應力。由于護欄安裝位置臨近海邊，空氣濕度較大，并含有微量鹽分，護欄在焊縫熔敷金屬區域發生電化學腐蝕和應力腐蝕，在該兩種腐蝕的綜合作用下該316不銹鋼護欄腐蝕失效。



結論及建議



護欄焊縫區與母材化學成分存在明顯差異，使得兩者之間存在較大的電極電位差，焊縫處存在一定的焊接殘余應力。且安裝位置臨近海邊，空氣濕度大，該護欄在焊縫熔敷金屬區域發生電化學腐蝕和應力腐蝕，在該兩種腐蝕的綜合作用下最終造成護欄腐蝕失效。



建議采用合適的焊條對316不銹鋼進行焊接，以獲得最佳的耐腐蝕性能，同時316不銹鋼焊后宜進行退火處理。



作者：邱康勇，工程師，深圳市特種設備安全檢驗研究院
