取向電工鋼，特別是磁疇細化類產品，其比總損耗、磁極化強度等磁性能指標的測量只能采用單片測量(Single Sheet Test，SST)方法，但是該方法存在明顯缺陷，即SST試樣與單片磁導計上下磁軛間構成了磁測量回路，磁軛作為勵磁的一部分，會產生額外鐵芯損耗，導致整個磁測量回路的損耗偏高，不能準確反映產品本身的磁性能指標。伴隨著制造技術及測量科學的發展，如何準確評價取向電工鋼的交流磁性能指標也成為了電工鋼行業的重要課題。因此，筆者從電工鋼單片測量方法的發展和原理出發，對比分析研究了SST(92)法(勵磁電流法)和H線圈法兩種單片測量方法的偏差。



單片測量方法的歷史沿革



1982年，國際電工委員會(International Electrotechnical Commission，IEC )發布了82版單片測量方法，即IEC 404-3：1982«用單片測試儀測量磁性鋼片和鋼帶比總損耗的方法»，簡稱SST(82)法。



1992年，由中華人民共和國冶金工業部提出，等效采用IEC 404-3：1982，制定并發布了國家標準GB/T 13789－1992«單片電工鋼片(帶)磁性能測量方法»。



1992年，國際電工委員會對IEC 404-3：1982單片測量方法標準進行了修訂，并發布了92版單片測量方法，即IEC 60404-3：1992。該標準方法分別在2002年和2009年進行了兩次修訂，并發布了相應標準，簡稱SST(92)法。



2008年，由寶山鋼鐵股份有限公司負責起草，等同采用IEC 60404-3：2002，制訂并發布了國家標準GB/T 13789－2008«用單片測試儀測量電工鋼片(帶)磁性能的方法»。



同期，作為一直占據全球電工鋼產業引領地位的日本來說，1996年，由日本標準協會發布了JIS C2556－1996，標準中詳細闡述了兩種單片測量方法：一種是勵磁電流法，與SST(92)法相當；另一種是H線圈法。但是，受制于設備制造能力及微弱信號采集技術的影響，H線圈法并沒有在全球范圍內得到廣泛認可。2015年3月，日本標準協會對JIS C2556－1996進行了修訂，主體上沿用了SST(92)法，同時將H線圈法歸入標準規范性附錄。



2017年10月，在國際電工鋼協會巴黎會議上，部分電工鋼使用企業巨頭，例如ABB，Alstom等，也是國內取向硅鋼的重要用戶，提出SST(92)法的測量結果普遍偏高，加上日本專家持續十幾年地推動H線圈法，導致國際電工委員會在單片測量方法的權衡上有了松動。同時，會議上達成共識，使用SST(92)法的測量結果，可以乘以轉換因子，轉換因子在0.925左右。



2018年10月，由國家硅鋼工程技術中心起草的國家產品標準GB/T XXXXX－201X«特高壓變壓器用冷軋取向電工鋼帶»，首次將轉換因子納入測量方法推薦要求，并根據國內產品的實際情況，將轉換因子定義為0.95。



兩種單片測量方法間的差異



SST(92)法又稱為勵磁電流法，其主要原理是指通過勵磁電流I換算磁場強度H，計算公式見式(1)，試驗片作為磁路的一部分，在其既定長度(有效磁路長度)lm下，磁場強度H是一樣的，其他磁路假設磁場強度為零，這是一種間接測量方法。

式中：N1為磁導計初級線圈匝數。



在SST(92)法中，有效磁路長度的定義有兩種方式：一是統一約定為450mm；二是采用Epstein方圈測量結果溯源單片磁軛的有效磁路長度，這種方式只在某些國家或地區內部適用。



GB/T 13789－2008在等同采用IEC 60404-3：2002時，只是定義了有效磁路長度的兩種方式，但沒有明確當兩者發生沖突時，如何保證測量結果的唯一性，這也給國內取向電工鋼樣品的單片測量埋下了隱患。



H線圈法是一種直接測量方法，在靠近試驗片表面位置放置檢測磁場強度的空心線圈H，通過其感應電壓U來控制磁場強度H，其計算公式見式(2)。該方法只用于單片SST測量，H線圈一般以單側線圈或線圈對的形式存在，與勵磁電流法的主要區別就是H線圈法不用約定有效磁路長度。

式中：τ為積分器的時間常數，s；μ0為真空磁導率，μ0＝4π×10-7H·m-1；NHAH為H線圈的實際有效面積，m2，應通過校準得到，將H線圈放入螺線管線圈中，在其產生的均勻磁場中校準；αH為H線圈電路中增幅器的增幅率；U為次級感應電壓。



SST(92)法將有效磁路長度統一為450mm，主要原因是：經國際實驗室間比對，SST(92)法的測量再現性較SST(82)法的小，區別在于SST(82)法用Epstein方圈溯源單片磁軛有效磁路長度時，不同實驗室間單片磁軛的選材、制作等均不一致，導致磁路長度設定偏差較大，可能在470~480mm波動，也因?yàn)槿绱耍琒ST(92)法測量的比總損耗結果較SST(82)法的高5.03％左右，磁極化強度低0.38％左右。



基于SST(92)法與SST(82)法間的差異，目前有兩種解決方案：一是修訂國家標準GB/T 13789，在標準中引入轉換因子，這種方法的缺點是目前沒有統一的轉換因子定義，不同國家基于自身產品特點，定義的轉換因子可能不一致，不利于國際實驗室間測量結果的一致性比較；二是在現有測量技術進步的基礎上，早日實現H線圈法的應用。



H線圈法的實現



2016年，由武漢鋼鐵有限公司申請的國家標準制訂計劃20161854-T-605“電工鋼單片磁性能測試———H線圈法”立項，在長沙天恒測控技術有限公司的支撐下，經過兩年的研究，該標準將于2019年發布實施。

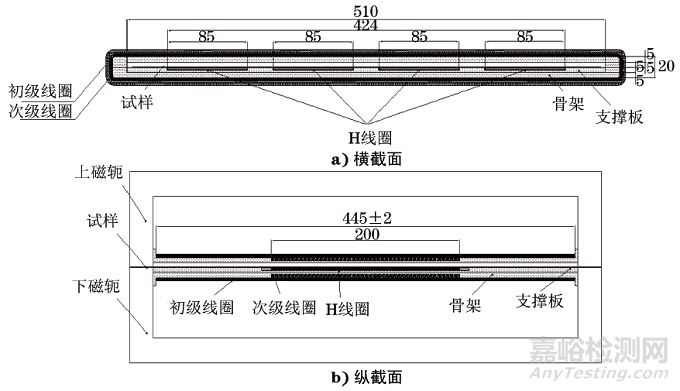

H線圈法的測量原理是：將電工鋼試樣放置于兩個線圈內，即外部的初級線圈繞組(勵磁繞組)和內部的次級線圈繞組(感應電壓繞組，又稱為“B線圈”)。同時，在靠近試樣下表面的位置還安裝了一個H線圈，用于檢測試樣表面的磁場強度。線圈繞組的構造如圖1所示。



圖1 磁軛繞組示意圖



勵磁線圈、H線圈和B線圈應從各自線圈架的同一端開始纏繞，且繞線方向應相同。H線圈是由4個線圈串聯構成的，每個線圈是用直徑0.2mm的銅線在長度(250±1)mm、寬度(85±0.2)mm、厚度(1±0.1)mm的板狀不導電的非磁性材料上連續、均勻、緊密纏繞成(200±0.2)mm的一層而成。試樣與U型上、下雙磁軛構成封閉的磁場回路，磁軛的橫截面積比試樣的橫截面積要大得多，如圖1所示，通過探測H線圈上的感應電勢來獲得磁場強度，再通過次級線圈感應電勢獲取磁通密度即可測量試樣的磁特性。

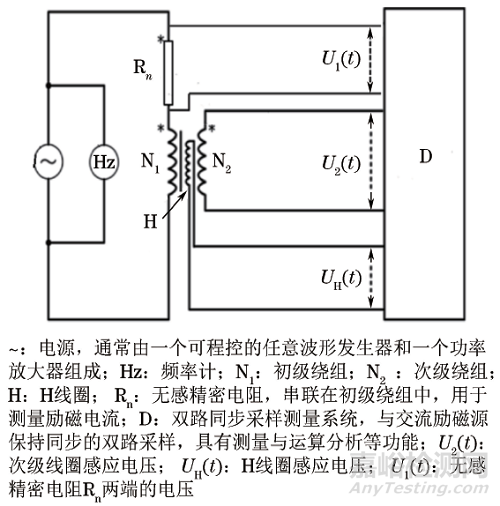

圖2 H線圈法測量原理示意圖



磁導計和繞組的連接如圖2所示，測量信號通過數字控制系統實時記錄波形、初級線圈兩端電壓U1(t)、次級線圈感應電壓U2(t)、H線圈感應電壓UH (t)。為了獲取完整的測量信息，UH (t)，U2(t)，U1(t)這幾組信號的采樣時間都應該是磁化周期的整數倍。磁場強度H(t)、磁極化強度J(t)、比總損耗Ps和比視在功率Ss可由UH(t)和U2(t)計算得出。



H線圈法的測量結果



1、H線圈法與SST(92)法測量結果的比較



用單片磁導計，分別采用H線圈法(簡稱“HC”法)和SST(92)法(GB/T 13789－2008推薦，簡稱“MC”法)測量0.23，0.27，0.30mm厚度取向電工鋼試樣的交流磁性能，并給出了兩種方法測量結果的統計偏差。



對同一試樣，在同一臺交流磁性測試儀上，使用同一臺單片磁導計，分別采用SST(92)法(MC回路)及H線圈法(HC回路)進行測試，在設定磁極化強度J＝1.0~1.9T的范圍內，每間隔0.1T測試每個測試點對應的磁場強度Hm、比總損耗Ps和比視在功率Ss，并以“MC”法為基準，按以下公式計算“HC”法測量的各物理量相對“MC”法的變化率。



按照試樣厚度、刻痕狀態分組，繪制不同設定磁極化強度與兩種方法測量的磁場強度Hm、比總損耗Ps、比視在功率Ss的偏差ΔHm，ΔPs，ΔSs之間的關系圖。

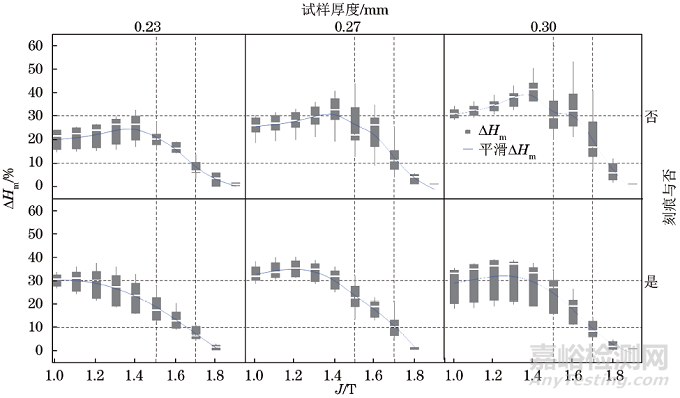

圖3 不同設定磁極化強度J與兩種方法測量的磁場強度Hm偏差ΔHm的關系圖



如圖3所示，隨著設定磁極化強度的增加，兩種方法測量的磁場強度Hm的偏差ΔHm基本呈現出先上升后下降的趨勢，在取向硅鋼常見的設定磁極化強度1.5~1.7T的范圍內，“HC”法所需要的磁場強度較“MC”法的低10％~30％，且試樣厚度和刻痕狀態對兩者之間的偏差均有貢獻。

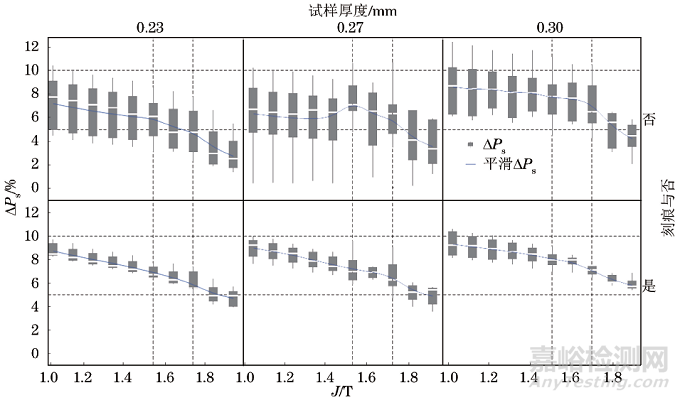

圖4 不同設定磁極化強度J與兩種方法測量的比總損耗Ps偏差ΔPs的關系圖



如圖4所示，隨著設定磁極化強度的增加，兩種方法測量的比總損耗Ps的偏差ΔPs基本呈現出下降的趨勢，在取向硅鋼常見的設定磁極化強度1.5~1.7T的范圍內，“HC”法測量的比總損耗較“MC”法的低5％~8％，且試樣厚度和刻痕狀態對兩者之間的偏差均有貢獻。



圖5 不同設定磁極化強度J與兩種方法測量的比視在功率Ss偏差ΔSs的關系圖



如圖5所示，隨著設定磁極化強度的增加，兩種方法測量的比視在功率Ss的偏差ΔSs基本呈現出下降的趨勢，在取向硅鋼常見的設定磁極化強度1.5~1.7T的范圍內，“HC”法測量的比視在功率較“MC”法低的10％~20％，且試樣厚度和刻痕狀態對兩者之間的偏差均有貢獻。



2、測量結果分析



經大量試驗，使用H線圈法測量的比總損耗、勵磁功率等測量結果明顯低于使用SST(92)法測量的，該測量偏差與試樣材料、厚度、測量條件等顯著相關。通常情況下，在工頻和磁極化強度為1.5~1.7T條件下測量的取向硅鋼單片試樣的比總損耗低5％~8％，比視在功率低10％~20％。這主要是因?yàn)椴捎肏線圈直接測量電工鋼帶(片)單片試樣的磁極化強度，不再需要約定有效磁路長度，消除了約定有效磁路長度所帶來的系統誤差，因而測量的比總損耗值更接近于真實值。而SST(92)法是在約定的有效磁路長度下，調整次級線圈電壓使待測試樣達到規定的磁極化強度后測量的，這是一種間接測量方法。由于有效磁路長度只是一個約定值，隨著研究的深入，發現有效磁路長度會隨著單片磁導計的材料及制作工藝、試樣及測試條件等因素不斷變化，實際變化的有效磁路長度與約定有效磁路長度的偏差帶來了測量上的系統誤差，從而使測量結果偏離了真實值。



結論



(1)H線圈法用直接測量替代了SST(92)法的間接測量，消除了約定有效磁路長度所帶來的測量系統誤差，因此相較于SST(92)法，H線圈法具有顯著的進步，其測量結果更接近試樣的真實值。



(2)H線圈法和SST(92)法兩種方法的測量偏差與試樣材料、厚度、測量條件等都顯著相關，不是確定的。



作者：向前，高級工程師，武漢鋼鐵股份有限公司
