端聯器螺栓脆性斷裂失效
零件名稱：端聯器螺栓

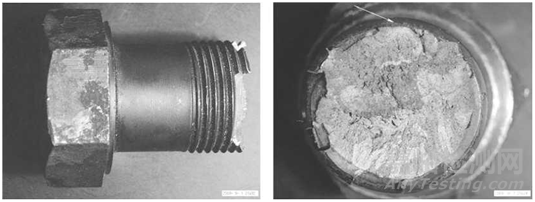

失效背景：在20余臺重載履帶車輛共6000多個端聯器螺栓中有3個螺栓斷裂，失效率 為0.044%。失效螺栓均是在使用初期斷裂，見圖1-1，螺栓斷面形貌見圖1-2。圖1-1的失效螺栓是一條新履帶裝車行駛1km后停車維護時，出現突然斷裂。螺栓頭部一段從端聯器中間的光孔中掉落，有螺紋的另一段殘留在端聯器上的螺紋孔中。螺栓的服役條件在靜止時受預緊靜拉力，運動時受預緊靜拉力加交變切向力。
失效特征：從圖1-2螺栓斷裂面看出，斷口呈起伏狀，無塑性變形，個別區域有面積大小不等的小平面，整個斷面上無冶金缺陷。斷裂源只有一個，起始于斷面外側的螺紋根部應力集中處，斷裂源寬約1mm，在半徑2mm內的區域內較平坦，斷裂源兩側10mm外的其余斷面外圓處有1mm左右的拉邊，斷面主要由沿晶、冰糖狀、大量的晶間微裂紋組成，整個斷裂面上各個小平面之間沒有顯著的分界線，也沒有疲勞斷裂中的貝紋線，呈現出典型的無塑性脆性斷裂形態。綜合分析：理化檢測的化學成分、非金屬夾雜物、晶粒度及熱處理質量的結果表明，原材料、螺栓制造質量均滿足技術要求。螺栓的基體金相組織見圖1-3，微觀掃描斷口形貌見圖1-4。
查找生產作業，發現當初螺栓擰緊裝配時，實際擰緊力矩遠大于設計規定的力矩。為對比分析，取9枚螺栓實物（8枚已使用無問題的螺栓，1枚未使用螺栓），進行強斷拉伸試驗。螺栓拉伸試驗斷口的斷裂源也同樣位于一側螺紋根部應力集中處，屬于線斷裂源，斷口形貌平齊，見圖1-5。斷口微觀形貌見圖1-6。兩種斷口形貌對比見表1-1。
表1-1兩種斷口形貌對比
|
|
|
|
|
|
斷裂源附近的斷面主要為沿晶斷裂，呈冰糖 狀，無明顯塑性變形，還有少量韌窩。各晶粒之 間分布有許多二次裂紋，屬脆性斷裂 |
斷口的斷裂源區及擴展區均由穿晶斷裂的淺韌窩組 成，無二次晶間裂紋，是高強度材料正常韌性斷裂的斷口形貌 |
|
|
|
|
|
|
晶界有腐蝕，沿晶斷裂、少量韌窩，在斷口上有 二次裂紋，屬于應力腐蝕脆性斷裂斷裂源：點斷裂源（1mm）,起裂臨界應力小，剪 切拉邊小，拉邊只占斷口總面積的8%,韌性低 |
無晶界腐蝕，穿晶斷裂、淺韌窩組成，無二次晶間裂 紋，屬于韌性斷裂斷裂源：線斷裂源（7~llmm）,起裂臨界應力大。剪 切拉邊大，拉邊占到斷口總面積的25%?40%,韌性高 |
從表1-1中可看出：失效件斷口顯示螺栓在腐蝕環境下產生了應力腐蝕，降低螺栓的綜合性能。
失效原因：裝配擰緊力矩大于設計力矩的端聯器螺栓在腐蝕環境下產生應力腐蝕后導致螺栓脆性斷裂失效。1） 加強裝配規范，確保履帶連接螺栓預緊力在裝配規范要求范圍內（為增加可靠性，螺栓擰緊力矩上限值比原設計減少了 20%，安全系數由原來的1.2倍提升到1.6倍）。2） 調整熱處理工藝，螺栓強度由14. 9級降低到13. 9級，在強度指標得到保證的前提下，增加了螺栓的韌性，降低履帶連接螺栓產生應力腐蝕的敏感性。
3） 在履帶連接螺栓表面增加了保護層，降低環境對螺栓斷裂的應力腐蝕影響程度。
