繞組由于發熱和散熱條件復雜，其內部存在一個復雜的溫度場，故而就繞組溫升試驗而言，曲線擬合的基函數可選擇的類型很多，包括冪函數、指數函數、對數函數、三角函數、多項式函數以及其他復合函數等。

從數學角度看，繞組溫升試驗中的曲線擬合，不同于完全抽象的范疇，是一種基于理論模型的曲線擬合。即，所獲得的曲線函數f(x)應該建立在非穩態散熱條件下的繞組電阻變化的數學模型之上，其基本特征應盡可能滿足兩個特殊要求。

所以選擇擬合函數時，首先應觀察數據點的分布形態，其次還應兼顧所得函數的合理性與可解釋性。

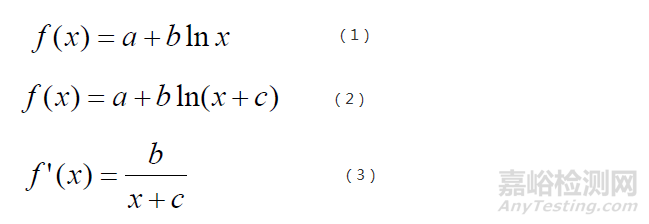

當選擇選擇對數函數作為擬合的基函數時，在數學上只需使用式（1）的形式即可，但是該函數在f(0)處沒有定義，無法直接求出所需要的繞組電阻值，所以需要將其改寫成如式（2）的形式后，才能用于對試驗數據進行擬合計算，其導函數如式（3）所示。

因?yàn)閷?duì)數函數的導函數不再具有對數形式，在理論上就違背了金屬電阻值與溫度變化的線性關系，所以，在做小型繞組的溫升試驗時，不宜采用對數函數進行計算。只有當測量大型繞組時，出現了溫度場分布不均勻?qū)е码娮柚蹬c溫度不在滿足線性關系時，才可以采用對數函數擬合計算。

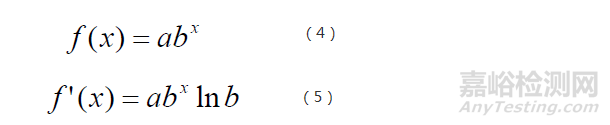

當選擇指數函數作為擬合的基函數時，可以自行確定指數的底，相應的原函數及其導函數為：

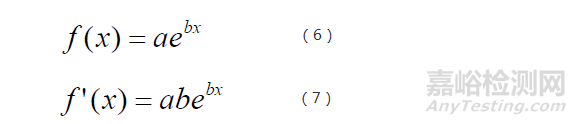

但習慣上往往使用自然指數e，相應的原函數及其導函數為：

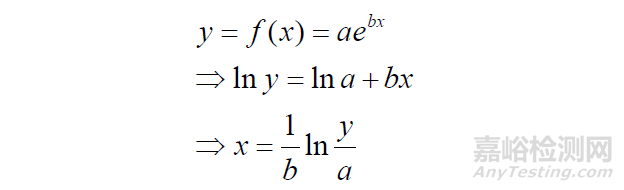

指數函數的導函數仍為指數函數，符合電阻與溫度變化的實際情況，所以這種方法可以適用于各種大小的繞組。然而指數函數的理論缺陷也很明顯，以自然指數函數為例，對式（6）兩邊取自然對數可得：

可見，指數擬合的前提是x與lny要滿足線性關系，而實際上，時間x與繞組的電阻值y之間顯然缺乏這樣的關系。因此，采用指數函數進行擬合缺乏必要的數學基礎。

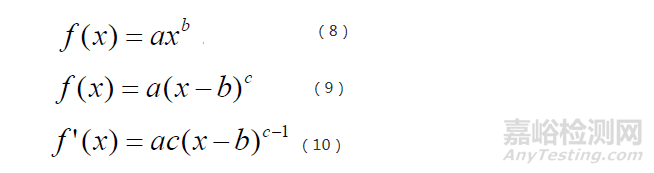

當選擇冪函數作為擬合的基函數時，會遇到與對數函數同樣的問題，即f(0)沒有定義，必須使用式（9）的形式進行計算。其導函數仍為冪函數，所以這種方法適用于各種大小的繞組。

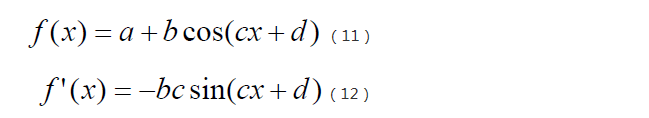

通常會選擇形如式（12）的三角函數作為擬合的基函數，其導函數形如式（12）所示。

因?yàn)槿呛瘮?shù)是連續的周期性函數，試驗人員必須判斷函數在整個試驗采樣時間內是否出現拐點，否則該函數的意義將表示繞組電阻值的下降速率隨時間推移而加快，從而違背了非穩態散熱的基本規律。

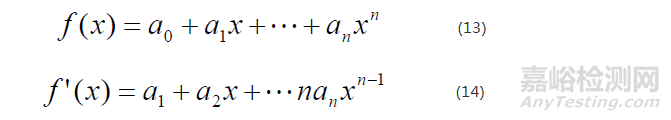

當選擇多項式函數作為擬合的基函數時，對于給定區間內的n+1個互異的節點，其n次插值多項式存在且唯一，因此，無論用哪種方法求取f(x)，其結果總是相同的。其函數和導函數的形式為：

由于多項式函數的導函數仍然是多項式函數，能夠在形式上體現繞組溫變速率與溫度變化的相關性，因此這種方法同冪函數一樣具有普適性。然而其缺點也很明顯，一是由于其導函數與原函數的次數不同，也就意味著在給定區間以外的一側，溫變速率與溫度變化是負相關的，這也違背了基本的物理常識。二是多項式插值在接近區間兩端點附近的偏離很大，函數可能出現龍格現象而不收斂，然對于繞組溫升測量而言，卻正是需要在端點附近有較高的插值精度以確保零點電阻值數據的準確性。

除了上述簡單函數以外，還有很多函數可以作為擬合的基函數，例如將指數函數與冪函數相結合，可以得到：

由于這些函數形式上相對復雜，計算量大，物理上的涵義也不明確，因此在實踐中較少應用。只有當被測繞組出現極為復雜的溫度場，溫變速率與溫度變化存在極為明顯的不相關性時，才可能考慮使用這些函數。
