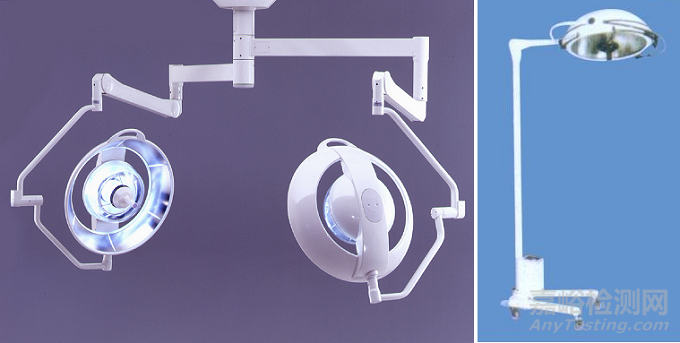

手術無影燈是用來照明手術部位，以便醫護人員最佳地觀察處于切口和體腔中不同深度的、小的、對比度低的物體。由于手術實施者的頭、手和器械等均可能對手術部位造成干擾陰影，因而手術無影燈就應設計得能盡量消除陰影，并能將色彩失真降到最低程度。
手術無影燈工作原理
通過設計把光源發出的光線最終從不同角度照射到手術臺上，既保證手術視野有足夠的亮度，同時又不會產生明顯的本影。
手術無影燈研發要求
1、產品性能研究
應當開展產品性能研究以及產品技術要求的研究，包括功能性、安全性指標（如電氣安全與電磁兼容、輻射安全）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。
應提供手術燈燈頭、承重機構、照明組件等方面的詳細原理圖、裝配圖和設計圖或說明。
2、生物相容性的評價研究
可根據《關于印發醫療器械生物學評價和審查指南的通知》（國食藥監械﹝2007﹞345號）進行生物學評價。
3、生物安全性研究
對于含有同種異體材料、動物源性材料或生物活性物質等具有生物安全風險類產品，應當提供相關材料及生物活性物質的生物安全性研究資料。手術無影燈不含有上述具有生物安全風險類材料，不需要進行生物安全性研究。
4、滅菌工藝研究
對于手術無影燈的無菌柄，應考慮滅菌要求。
若出廠前滅菌：應明確滅菌工藝（方法和參數）和無菌保證水平（SAL），并提供滅菌確認報告。
若終端用戶滅菌：應當明確推薦的滅菌工藝（方法和參數）及所推薦的滅菌方法確定的依據；對可耐受兩次或多次滅菌的產品，應當提供產品材料屬性及相關推薦的滅菌方法耐受性的研究資料。
如上述滅菌使用的方法容易出現殘留,應當明確殘留物信息及采取的處理方法。
5、產品使用壽命和包裝研究
使用壽命（或使用期限）的確認應當提供產品使用壽命的驗證報告。對于有限次重復使用的醫療器械配附件如無菌柄，應當提供使用次數驗證資料。
對于包裝及包裝完整性：應提供在宣稱的使用壽命內以及運輸儲存條件下保持包裝完整性的依據。若注冊申請人通過試驗驗證運輸儲存條件下的包裝完整性，應提供試驗方案、試驗過程圖片、試驗報告等詳細資料。
6、軟件研究
可按照《醫療器械軟件注冊申報指導原則》提交軟件研究資料。
手術無影燈主要性能指標
產品技術要求應包括性能指標和安全要求（含電磁兼容）。企業應參考相應的國家標準、行業標準，并結合臨床需求、自身產品的技術特點對各項指標的具體參數作出規定。
技術要求應包括但不限于以下內容：
1.工作條件
1.1應有溫度、相對濕度、大氣壓力的要求（GB 9706.1中10章）；
1.2應有電源電壓、頻率、輸入功率等方面的要求（GB 9706.1中10章）。
2.性能指標
2.1光學性能要求
手術無影燈的光學性能應參考YY 0627制定并符合該要求規定的性能要求。
表：光學性能要求
|
條目 |
性能要求 |
標準YY 0627中條款 |
|
中心照度（Ec） |
40Klx~160Klx |
50.102.1.1 a） |
|
光斑直徑（d10） |
企業規定 |
50.102.1.1 b） |
|
光斑分布 |
照度達到中心照度50%區域的光斑分布 直徑d50應不小于光斑直徑d10的50%。 |
50.102.1.1 b） |
|
無影效果 |
企業規定 |
50.102.1.1 c） |
|
光柱深度 |
企業規定 |
50.102.1.1 d） |
|
顯色指數 |
85~100 |
50.102.2.1 |
|
色溫 |
3000K~6700K |
50.102.2.1 |
|
最大輻照度 |
企業規定 |
50.102.3.1 |
2.2操作特性要求
|
條目 |
性能要求 |
標準YY 0627中條款 |
|
動作范圍 |
企業規定產品各部件的動作范圍 |
無 |
|
移動輕便性要求 |
企業規定 |
24.101 |
|
定位穩定性要求 |
企業規定 |
24.101 |
2.3攝像顯示性能要求（如選配攝像顯示系統）
表：攝像顯示性能要求
|
條目 |
性能要求 |
標準YY 0627中條款 |
|
攝像性能要求（如適用） |
攝影光學變倍比及控制要求 |
無 |
|
圖像顯示性能要求（如適用） |
規定最低圖像分辨率 |
無 |
3.功能要求
應具備企業在隨機文件或使用說明書中的各項功能。
4.外觀要求
4.1無影燈的外表面應光滑，無明顯的凹凸、裂紋、鋒棱和毛刺。
4.2無影燈的油漆件表面應平整光滑，無起泡、剝落、開裂等缺陷。
4.3 無影燈的電鍍件表面應色澤均勻，無擦傷、燒痕和可見的裂紋、毛刺剝落等缺陷。
5.安全要求
5.1應符合GB 9706.1-2007和YY 0627-2008標準的所有適用要求。若為電氣系統，應符合GB 9706.15-2008相關適用要求。
5.2電磁兼容符合YY 0505-2012中規定的要求。
6.環境試驗要求
應按GB/T 14710-2009的規定，明確所屬氣候環境分組和機械環境分組，并在注冊產品標準、使用說明書中說明。
設備還應按GB/T 14710-2009中表A1的規定確定環境試驗要求和檢驗項目。
手術無影燈相關標準
GB 9706.1-2007 《醫用電氣設備 第1部分：安全通用要求》
GB 9706.15-2008 《醫用電氣設備 第1-1部分：通用安全要求 并列標準：醫用電氣系統安全要求》
GB/T 191-2008 《包裝儲運圖示標志》
GB/T 9969-2008 《工業產品使用說明書 總則》
GB/T 14710-2009 《醫用電器環境要求及試驗方法》
GB/T 20145-2006 《燈和燈系統的光生物安全性》
YY 0627-2008 《醫用電氣設備 第2部分：手術無影燈和診斷用照明燈安全專用要求》
YY 0505-2012 《醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗》
YY/T 0466.1-2009 《醫療器械 用于醫療器械標簽、標記和提供信息的符號 第1部分 通用要求》
YY/T 0316-2008 《醫療器械 風險管理對醫療器械的應用》
手術無影燈主要風險
表：初始事件和環境示例
|
通用類別 |
初始事件和環境示例 |
|---|---|
|
不完整的要求 |
設計參數的不恰當：可觸及金屬部分、外殼、應用部分、信號輸入/輸出部分等與帶電部分隔離/保護不夠，電介質強度不夠，導致對電擊危險防護不夠，可能對使用者造成電擊危害；可觸及的外殼溫度過高，可能引起使用者燙傷；固定裝置不牢固，帶腳輪設備鎖定不良，設備面、角、邊粗糙，對飛濺物防護不夠，都可能對使用者或患者造成機械損傷；顯示器輻射可能對操作者產生危害；抗電磁干擾能力差；對環境的電磁干擾超標，干擾其他設備正常工作等等。 運行參數不恰當：如光照度、色溫等偏高或偏低等導致不能正常照明。 性能要求不恰當：如燈頭活動范圍太小不能滿足各種手術照明需求等等。 使用中的要求不恰當：說明書未對設備及附件維護保養的方式、方法、頻次進行說明，導致設備不能正常使用等等。 壽命：使用說明書未對設備/附件的使用壽命和貯藏壽命進行規定，導致設備/附件超期使用導致性能指標降低，安全性能出現隱患等等。 |
|
設計及制造過程 |
控制程序（包括軟件）修改未經驗證，導致產品的性能不符合要求。生產過程關鍵工序控制點未進行監測，導致各部件配合不符合要求。外購、外協件供方選擇不當，外購、外協件未進行有效進貨檢驗，導致不合格外購、外協件投入生產等。 |
|
運輸和貯藏 |
產品防護不當導致設備運輸過程中損壞等。 在超出設備規定的貯藏環境（溫度、濕度、壓力）貯藏設備，導致設備不能正常工作等。 |
|
環境因素 |
物理學的（如溫度、濕度、壓力、時間）：過熱、潮濕環境可能導致設備不能正常工作等等。 化學的（如腐蝕、降解、污染）：強酸強堿導致設備/治療頭損害；非預期使用于有麻醉劑的環境中，可能因?yàn)殡姎膺B接、設備結構、靜電預防不良等引起混合氣體爆炸等等。 電磁場（如對電磁干擾的敏感度）：特定環境設備工作不正常等等。 不適當?shù)哪芰抗?yīng)：設備的供電電壓不穩定，導致設備不能正常工作或損壞等等。 |
|
清潔、消毒和滅菌 |
使用說明書中推薦的清洗、消毒方法未經確認。 使用者未按要求進行防護、清洗、消毒（如：使用錯誤的消毒劑）。 |
|
處置和廢棄 |
未在使用說明書中對手術無影燈或其他部件的處置（特別是使用后的處置）進行說明，或信息不充分；未對設備廢棄的處置進行提示性說明等。 |
|
人為因素 |
易混淆或缺少的使用說明書：如缺少詳細的使用方法、缺少必要的技術參數、缺少必要的警告說明、缺少電路圖和元器件清單、缺少運輸和貯存環境條件的限制；操作說明過于復雜不易懂；未說明如何正確維護、保養設備/附件等。 由缺乏技術的/未經培訓的人員使用：使用者/操作者未經培訓或培訓不足，不能正確使用和維護保養設備等。 |
|
失效模式 |
由于老化、磨損和重復使用而導致功能退化/疲勞失效：手柄斷裂或脫落、開關失靈、燈泡熄滅、燈腳斷裂、反射鍍膜層脫落等等。 |
表：危害、可預見的事件序列、危害處境和可發生損害之間關系
|
危害 |
可預見的事件序列 |
危害處境 |
損害 |
|---|---|---|---|
|
電磁能量 |
在強電磁輻射源邊使用手術無影燈。 |
電磁干擾程序運行，電磁干擾電氣工作。 |
儀器不能正常工作，延誤搶救時間。 |
|
機械能 |
產品意外墜落。 |
安裝不牢固，或承重部件斷裂。 |
儀器損壞，嚴重影響搶救。 |
|
操作錯誤 |
使用者的操作有誤。 |
儀器不能正常工作。 |
延誤搶救時間。 |
|
不完整的說明書 |
未對錯誤操作進行說明。 |
儀器不能正常工作。 |
嚴重時延誤治療。 |
|
不正確的消毒方法。 |
使用有腐蝕性的清潔劑、消毒劑。 |
產品部件腐蝕、防護性能降低。 |
|
|
不正確的產品貯存條件。 |
器件老化、部件壽命降低。 |
產品壽命降低。 |
|
|
未規定維護保養周期。 |
未對設備進行維護保養。 |
儀器不能正常工作，嚴重時延誤治療。 |
