齒輪是機械中傳遞功率和運動的重要部件，具有傳動比準確、傳動平穩以及傳動速度、傳動比、傳動功率范圍大等優點，在各機械領域尤其是航空領域得到了廣泛應用。此外，齒輪的工作條件復雜，一般無過載保護，因此對其加工精度、安裝、組合及使用的要求均很高，盡管如此，齒輪的失效在航空領域發生的概率也很高，且往往會引起嚴重的事故。疲勞是齒輪破壞的最主要形式，常見的有齒面疲勞剝落、齒根彎曲疲勞以及不同振動形式的疲勞開裂等。齒輪的振動疲勞是齒輪安全運行威脅最大的一種破壞形式。對于直齒輪，一般不存在周期性變化的軸向分力，所以很少發生振動疲勞破壞，但對于薄壁直齒輪，制造和使用過程中的一些不正常操作也會使其存在軸向分力，該分力為導致齒輪發生典型振動破壞的激振力。

某飛機附件用傳動裝置在裝配廠完成首次裝配后未使用，拆裝后進行磁力探傷時發現某手動傳動直齒輪齒根部位有10條裂紋。該缺陷齒輪的材料為12Cr2Ni4A，表面滲碳，表面滲碳硬度不小于59 HRC。齒輪的生產工藝路線為：模鍛件—粗車外圓端面及孔—滾齒—滲碳—半精車—淬火—回火—精車—拉套齒—磁力探傷—最終檢驗—氧化磷化—外觀檢查。

該缺陷直齒輪為薄壁結構，共有52個輪齒，磁力探傷后發現齒輪正反兩面共有10條裂紋，裂紋均位于齒槽根部，裂紋分布情況見圖1。其中，正面有7條裂紋，反面有3條裂紋，間隔呈90°分布，呈現節徑型振動的分布特點。裂紋的走向一致，均從輪齒齒槽與端面倒角處起始，向齒槽和端面擴展，見圖2。輪齒表面可見清晰的加工痕跡，未見長期使用形成的明顯的接觸磨損痕跡，見圖3，說明該齒輪并非長期使用。

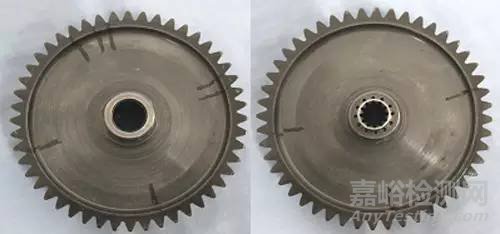

圖1 缺陷直齒輪的宏觀形貌及裂紋分布：（a）正面；（b）反面

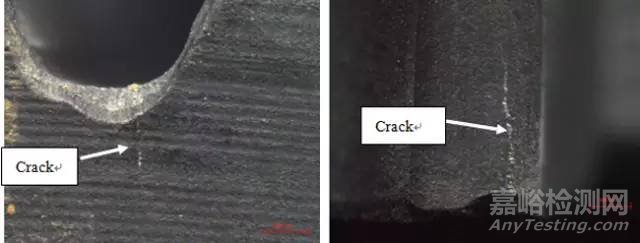

圖2 缺陷直齒輪上的裂紋形貌：（a）輻板側；（b）齒槽底部

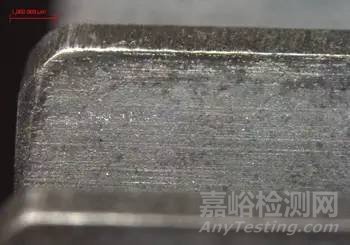

圖3 缺陷直齒輪齒面的加工痕跡

齒輪齒間裂紋的性質為振動疲勞，且裂紋的分布呈節徑型振動破壞的特點。齒輪節徑型振動破壞為齒輪振動疲勞失效中一種危害最大的破壞模式。

節徑型振動破壞是一種在交變應力作用下的破壞模式。從航空齒輪失效案例來看，齒輪出現振動破壞的交變應力幾乎都來源于齒輪的工作過程。這是由兩種原因造成的：

（1）齒輪的設計缺陷。目前，由于齒輪設計上的巨大進步，單純由設計而導致齒輪在工作過程中發生典型的振動破壞已不再存在，此齒輪為仿制機型，設計時經過了坎貝爾計算和使用考核，在實際工作過程中傳遞的扭矩比參考齒輪的小很多，在工作轉速下由外界激振產生共振破壞的可能性較小。

（2）齒輪在制造裝配過程的超差可能導致設計偏離，從而在使用過程中于某過渡轉速下發生瞬間共振。缺陷直齒輪的計量結果表明，齒頂圓直徑、輪緣厚度、輻板厚度等參數均與樣機參考齒輪的相當，未見與設計偏差的現象。

此外，無論是設計缺陷還是實物偏差造成齒輪發生節徑型破壞都必須存在兩個前提條件：

其一為導致齒輪產生節徑型振動的軸向力，即激振力，直齒輪在正常工作過程中不存在這樣的軸向分力；

其二為交變應力，此齒輪經制造出廠后在裝配廠完成首次裝配后未曾使用，因此不存在工作過程中的共振。

鑒于此，應從生產加工和裝配流程上查找齒輪振動激振力的來源。齒輪的裝配均為手工完成，裝配過程中不可能存在引起疲勞破壞的循環應力。

綜上所述，可以排除設計及裝配環節引起的齒輪振動。激振力的來源可能存在于齒輪制造過程中。在齒輪的制造過程中，除加工偏差外，在切削力、傳動力、慣性力、夾緊力以及重力的作用下，也會產生變形和振動。這種變形和振動，一方面將破壞滾刀和工件之間的成形運動和相互位置關系，影響切削運動的穩定性，從而產生加工誤差并影響表面粗糙度。但對于加工引起的振動還將導致更為嚴重的后果。齒坯加工過程中產生的振動分為強迫振動和自激振動，強迫振動一般來源于滾齒刀具刃部不連續切削產生的切削力的周期性變化，而其它成因，如齒坯、芯軸質量不平衡產生慣性力矩帶來的振動和系統外部的周期性激振力也能引起齒輪的強迫振動。根據自激振動論，低速或高速切削時的振幅較小，因此自激振動很小，與強迫振動相比可忽略不計。故可認為工藝系統的振動主要為不連續切削造成的強迫振動。而加工夾具直接影響加工質量，此型齒輪在加工磨削過程中，采用懸臂式固定方式，同時齒輪輻板薄，直徑大，會產生傾斜，這樣便給直齒輪附加了一個不正常的軸向分力，為節徑型振動提供了激振源，當磨削頻率與齒輪的自振頻率發生耦合時，便產生受迫振動。若磨削量很大，即便磨削頻率與齒輪的自振頻率未耦合也可能會造成齒面波紋，從而產生節徑型振動。

上述分析表明，導致直齒輪發生節徑型振動破壞的主要原因是齒輪在磨削過程中的裝夾方式不當而導致齒輪產生受迫振動；另一方面，裂紋沿倒角線性起源，倒角并不是圓弧過渡，而是呈一梯形凸角，從而導致形成兩個鈍角，且倒角處可見明顯的機加工痕跡，容易造成此處應力集中，對裂紋的萌生具有一定的促進作用。

避免齒輪產生共振應從兩方面進行改進：

一是在設計上更改齒輪的結構和尺寸；

二是避開共振轉速。

但對于此直齒輪，導致其共振的原因是磨削加工過程帶來的受迫振動，與齒輪的設計以及發動機的轉速無關，因此應更改夾具結構。對于薄壁齒輪而言，采用夾輻板的裝夾方式能有效避免其在加工過程中的振動。
